وحدة الإخراج الرقمي ICS Triplex T8513 Trusted تم تهيئة وحدة ICS Triplex T8513 (وحدة الإخراج الرقمي T8513) للمهام التقنية المحددة...

رمز المنتج: T8513

Manufacturer: ICS Triplex
Product No.: T8513
Product Type: وحدات الخرج الرقمية
Product Origin: USA
Payment:T/T, Western Union
Weight: 800g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

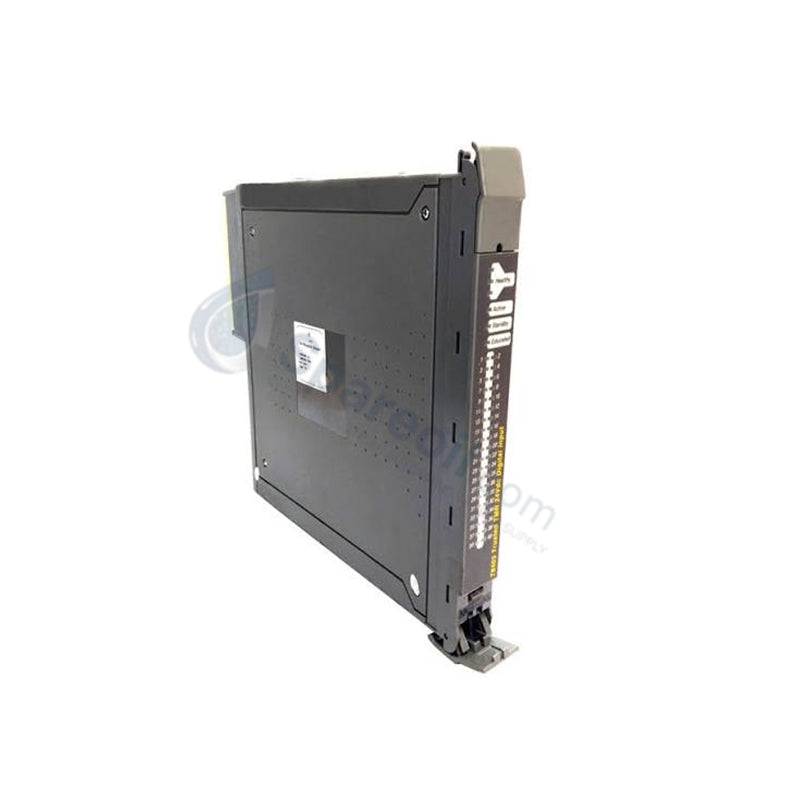

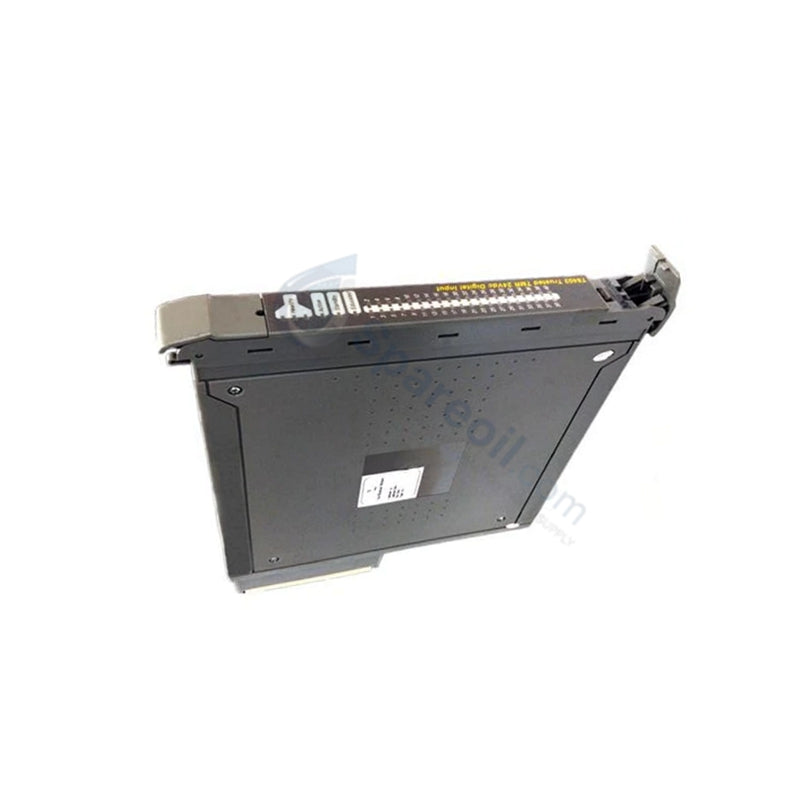

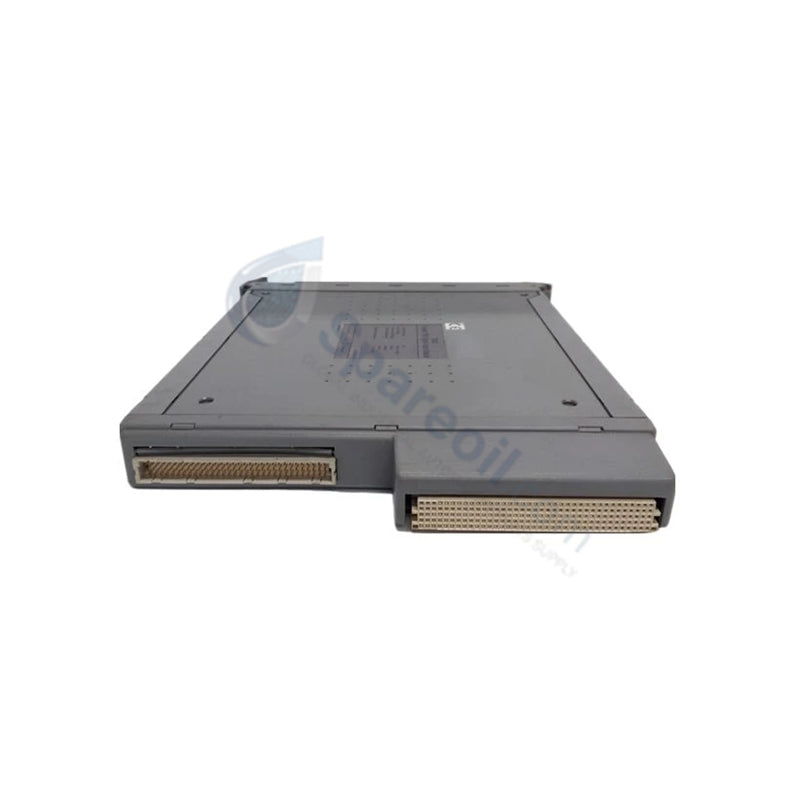

وحدة الإخراج الرقمي ICS Triplex T8513 Trusted

تم تهيئة وحدة ICS Triplex T8513 (وحدة الإخراج الرقمي T8513) للمهام التقنية المحددة في أنظمة الأمان Trusted TMR، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. تدير الوحدة مخرج قناة واحدة 24 فولت تيار مستمر بتصنيف 1 أمبير لقيادة المشغلات الميدانية الحيوية للسلامة، والملفات اللولبية، والمرحلات الوسيطة. تعمل المكونات المادية مباشرة ضمن بنية التكرار الثلاثي للوحدات، وتقوم بمعالجة الأوامر المنطقية مع تنفيذ مراقبة مستمرة لأخطاء التشخيص وتطبيق حاجز عزل كهربائي بقوة 500 فولت بين لوحة النظام الخلفية الداخلية والحلقات الميدانية الخارجية.

مواصفات الأجهزة

المعلمة	المواصفة
النموذج	T8513
العلامة التجارية	ICS Triplex (Rockwell Automation)
المنشأ	المملكة المتحدة
الوزن	0.8 كجم
الأبعاد	16 سم × 16 سم × 12 سم
درجة حرارة التشغيل	0 إلى 55 درجة مئوية
استهلاك الطاقة	غير محدد (يعتمد على سحب اللوحة الخلفية)
جهد الإخراج	24 فولت تيار مستمر
تيار الإخراج	1 أمبير
عدد القنوات	1
العزل	500 فولت بين النظام والأسلاك الميدانية
التشخيص	كشف الأخطاء الحلقية الداخلية في الوقت الفعلي
توافق النظام	أنظمة الأمان Trusted TMR
قابلة للتبديل السريع	نعم
درجة حرارة التخزين	-20 إلى 70 درجة مئوية
الرطوبة النسبية	5 بالمائة إلى 95 بالمائة، غير مكثفة
الشهادات	CE، UL

التكرار الثلاثي للوحدات والتنفيذ الآمن

تتكامل بنية T8513 مباشرة مع آليات التصويت 2oo3 للتكرار الثلاثي للوحدات (TMR) لمنصة الأمان المضيفة. تنشئ الوحدة عزلًا غلفانيًا نظاميًا يصل إلى 500 فولت عبر حدودها الإلكترونية لاعتراض الأعطال العابرة قبل أن تؤثر على معالجات التحكم. في حالة حدوث تدهور في أحد المكونات أو حالة فتح/قصر الدائرة، تبدأ الوحدة تنفيذ حالة الفشل الآمن لدفع القناة الميدانية إلى حالة عدم تنشيط محددة أو حالة آمنة محددة، مع الحفاظ على سلامة حدود العملية العامة دون حدوث رحلات خاطئة.

الأسئلة المتداولة

س: هل يمكن للمشغل إجراء استبدال بالتبديل السريع لوحدة T8513 أثناء عمليات العملية النشطة؟

ج: نعم، تدعم الوحدة الإدخال والإخراج بالتبديل السريع المباشر عبر الإنترنت، مما يسمح لفنيي الصيانة بتبديل المكونات دون إزالة الطاقة من الرف النشط أو إيقاف العملية.

س: ما هي الأجهزة الميدانية المحددة التي تتحكم فيها عادةً قناة الإخراج 24 فولت تيار مستمر، 1 أمبير؟

ج: توفر قناة الإخراج المنفصلة طاقة قياسية 24 فولت تيار مستمر يتم تعيينها مباشرة لعناصر التحكم النهائية مثل الملفات اللولبية للإغلاق في حالات الطوارئ، والمشغلات الحرجة للعملية، ومرحلات الأمان الوسيطة.

س: كيف يتعامل نظام التشخيص المتكامل مع شذوذات الأسلاك الميدانية؟

ج: تقرأ أجهزة التشخيص المدمجة باستمرار الحلقات الداخلية للتحقق من استمرارية خط الإخراج، وتنفذ كشف الأخطاء في الوقت الفعلي لانقطاعات الدائرة الميدانية أو حالات التيار الزائد، وتبلغ المعالج الرئيسي بحالة الصحة.

إرشادات التركيب الميداني

قم بمحاذاة أدلة هيكل الوحدة بدقة مع قضبان الفتحة النشطة داخل حاوية الرف الموثوقة أثناء الإدخال المادي.
طبق معايير عزل 500 فولت من خلال التأكد من بقاء جميع حزم الأسلاك الميدانية منفصلة عن كابلات المنطق ذات الجهد المنخفض داخل قنوات اللوحة.
قم بتوصيل خطوط إرجاع الحلقة الميدانية باستخدام كتل طرفية مخصصة، مع ضمان مخططات تأريض مرجعية أحادية النقطة لمواجهة الضوضاء الكهربائية.
تأكد من أن درجة الحرارة المحيطة داخل العلبة محكمة الغلق تظل أقل من 55 درجة مئوية من خلال تخطيط تهوية اللوحة المناسب.
تحقق من أن براغي توصيل الطرف محكمة الإغلاق وفقًا للمعايير الصناعية القياسية لمنع نقاط الاتصال المفكوكة على المنصات ذات الاهتزاز العالي.
