واجهة مشفر مؤازر ثنائي المحور

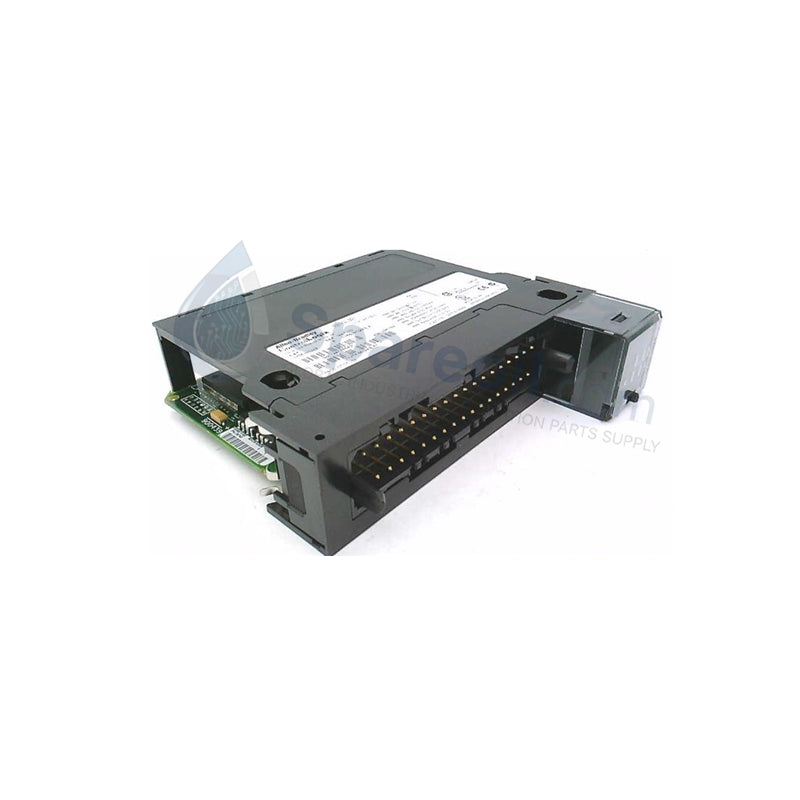

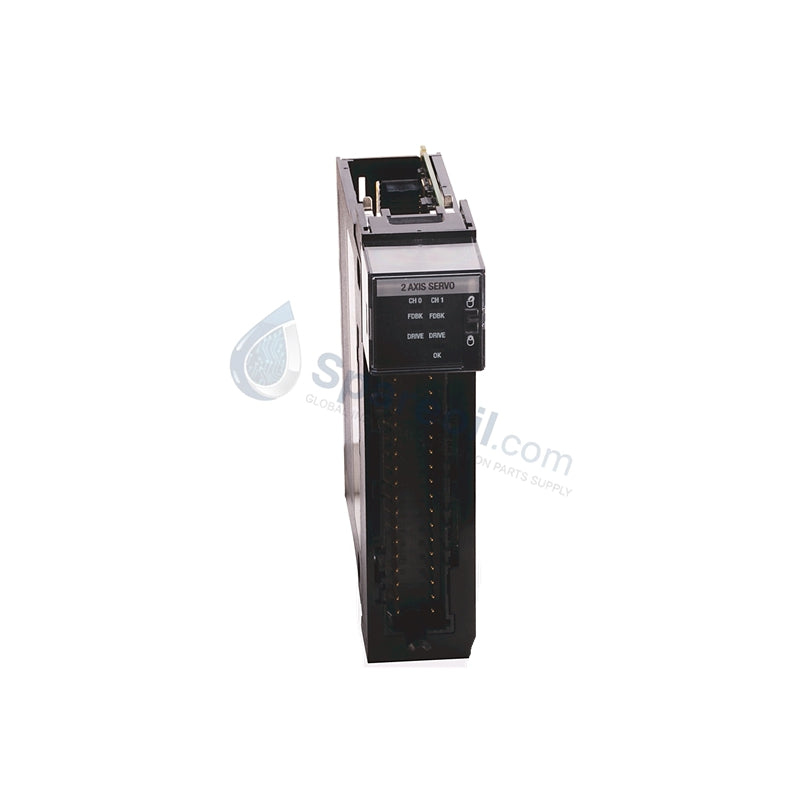

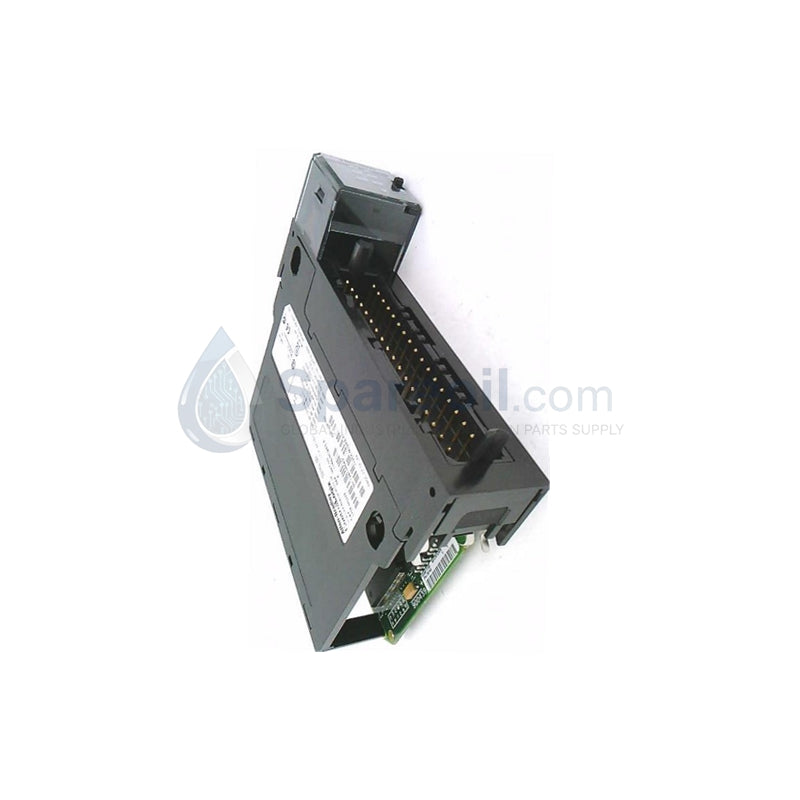

واجهة مشفر مؤازر ثنائي المحور | Allen Bradley 1756-M02AE

التوفر: 20 متوفر في المخزون

نظرة عامة على المنتج تقدم Allen Bradley 1756-M02AE تحكمًا عالي الأداء في الحركة بحلقة مغلقة لمنصة ControlLogix. تدير هذه الوحدة محورين تناظريين...

رمز المنتج: 1756-M02AE

Manufacturer: Allen Bradley
Product No.: 1756-M02AE
Product Type: وحدات التحكم بالحركة
Product Origin: USA
Payment:T/T, Western Union
Weight: 380g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تقدم Allen Bradley 1756-M02AE تحكمًا عالي الأداء في الحركة بحلقة مغلقة لمنصة ControlLogix. تدير هذه الوحدة محورين تناظريين مستقلين عن طريق التوصيل بمحركات السيرفو أو السائر عبر أوامر سرعة أو عزم دوران ±10 فولت. تستخدم مدخلات مشفر تربيعية عالية السرعة لتحقيق تزامن دقيق للموضع والسرعة. من خلال تفريغ مسارات الحركة المعقدة من وحدة المعالجة المركزية الرئيسية، تضمن الوحدة 1756-M02AE أداءً حتميًا للتطبيقات الصعبة. نوفر هذه الوحدة جديدة وأصلية 100%، مما يوفر دقة 16 بت وتردد تغذية راجعة 4 ميجاهرتز المطلوبة للروبوتات المتطورة وأنظمة التعبئة والتغليف ومعالجة المواد.

المواصفات الفنية

المعلمة	التفاصيل
الشركة المصنعة	Allen Bradley (Rockwell Automation)
رقم الموديل	1756-M02AE
نوع الوحدة	واجهة سيرفو / مشفر تناظري
عدد المحاور	محوران تناظريان مستقلان
نوع خرج السيرفو	جهد تناظري (±10 فولت)
دقة الخرج	16 بت
مدخل التغذية الراجعة	تربيعي تدريجي AB مع علامة (قناة Z)
تردد المشفر	حتى 4 ميجاهرتز
دقة الموضع/السرعة	32 بت
المدخلات المنفصلة	24 فولت تيار مستمر معزول بصريًا، غرق التيار
تيار اللوحة الخلفية (5 فولت)	700 مللي أمبير
تيار اللوحة الخلفية (24 فولت)	2.5 مللي أمبير
جهد العزل	50 فولت مستمر (من القناة إلى النظام)
درجة حرارة التشغيل	0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

المزايا الهندسية

معالجة التغذية الراجعة عالية السرعة: تقبل الوحدة إشارات المشفر التربيعي حتى 4 ميجاهرتز. يسمح هذا التردد العالي للنظام بالحفاظ على دقة تحديد المواقع دون الميكرون حتى عند سرعات المحرك العالية، مما يلغي "النبضات المفقودة" الشائعة في واجهات النطاق الترددي الأقل.
التحكم الدقيق في الأوامر التناظرية: مع دقة خرج 16 بت، توفر الوحدة 1756-M02AE انتقالات سرعة سلسة للغاية. تمنع هذه الدقة الدقيقة الارتعاش الميكانيكي في التطبيقات الحساسة مثل الطباعة أو وضع العلامات عالية السرعة حيث تتسبب أوامر عزم الدوران غير المتسقة في إهدار المواد.
تشخيصات محرك الأقراص المتكاملة: تتميز الوحدة بمدخلات مخصصة 24 فولت تيار مستمر معزولة بصريًا لمراقبة حالة محرك الأقراص (مثل Drive OK، Home، Registration). يسمح هذا التكامل في الأجهزة لنظام ControlLogix بالاستجابة لأعطال المجال في غضون ميكروثانية، متجاوزًا أوقات فحص الإدخال/الإخراج القياسية لحماية المكونات الميكانيكية.
الحركة المنسقة متعددة المحاور: ضمن بيئة Studio 5000، تتزامن الوحدة 1756-M02AE بسلاسة مع وحدات الحركة الأخرى من السلسلة 1756. يمكن للمهندسين برمجة تروس إلكترونية معقدة وملفات تعريف الكامات عبر محاور متعددة، مستفيدين من دقة تحديد المواقع 32 بت للوحدة لتحقيق التزامن المطلق.

الأسئلة الشائعة

هل يمكن لوحدة 1756-M02AE التحكم في محركات السائر؟

نعم، شريطة أن يقبل محرك السائر أمر سرعة أو عزم دوران تناظري ±10 فولت. بينما تستخدم العديد من محركات السائر منطق الخطوة/الاتجاه (النبضة)، تتفوق الوحدة 1756-M02AE في تطبيقات السائر "الحلقة المغلقة" حيث يوفر المشفر تغذية راجعة للوحدة لتصحيح الخطوات الفائتة.

ما هي المسافة القصوى بين الوحدة والمشفر؟

تتطلب قدرة التردد 4 ميجاهرتز كابلات عالية الجودة ذات أزواج مجدولة ومحمية. للحصول على أفضل سلامة للإشارة، احتفظ بمسافات الكابلات ضمن مواصفات الشركة المصنعة للمشفر (عادةً أقل من 30 مترًا للتربيع عالي السرعة) لمنع توهين الإشارة والتداخل الكهرومغناطيسي.

هل تتطلب هذه الوحدة وحدة تحكم حركة منفصلة؟

لا. توجد الوحدة 1756-M02AE في هيكل ControlLogix وتتواصل مباشرة مع وحدة التحكم Logix (على سبيل المثال، سلسلة 1756-L7 أو L8). تنفذ وحدة التحكم تعليمات الحركة (MAG، MAJ، MAP)، وتتولى الوحدة 1756-M02AE تحويل الإشارة المادية وحلقة المشفر.

كيف أتعامل مع إشارة "خطأ المحرك" للمحور؟

قم بتوصيل نقطة اتصال خطأ المحرك بالمدخلات المنفصلة المعزولة بصريًا في الوحدة 1756-M02AE. يمكنك تكوين الوحدة في البرنامج لتعطيل حلقة السيرفو تلقائيًا وتشغيل روتين إيقاف الطوارئ على مستوى النظام لحظة اكتشاف إشارة خطأ، مما يضمن سلامة الآلة.
