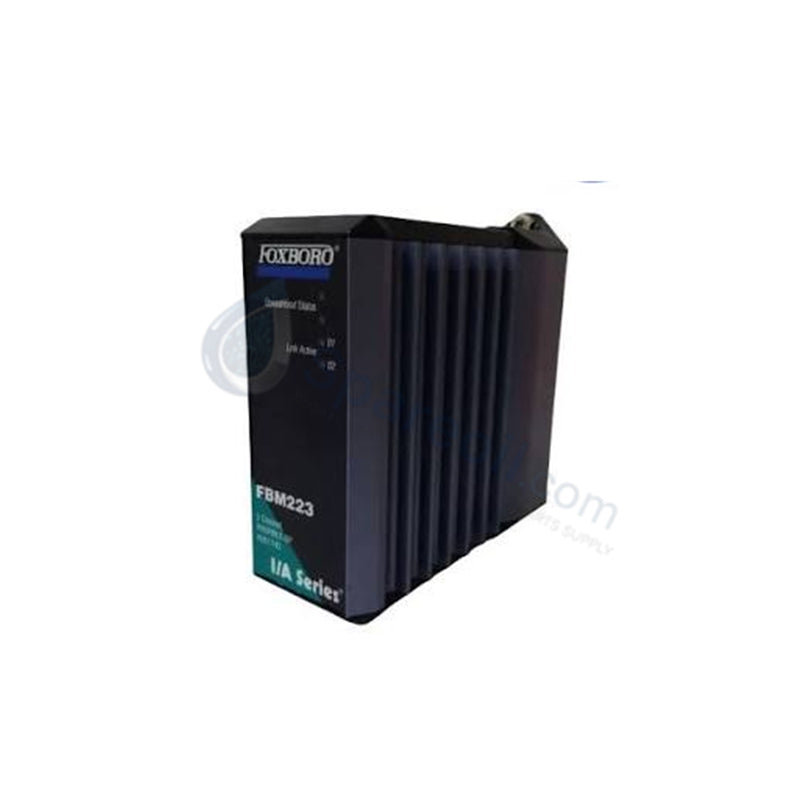

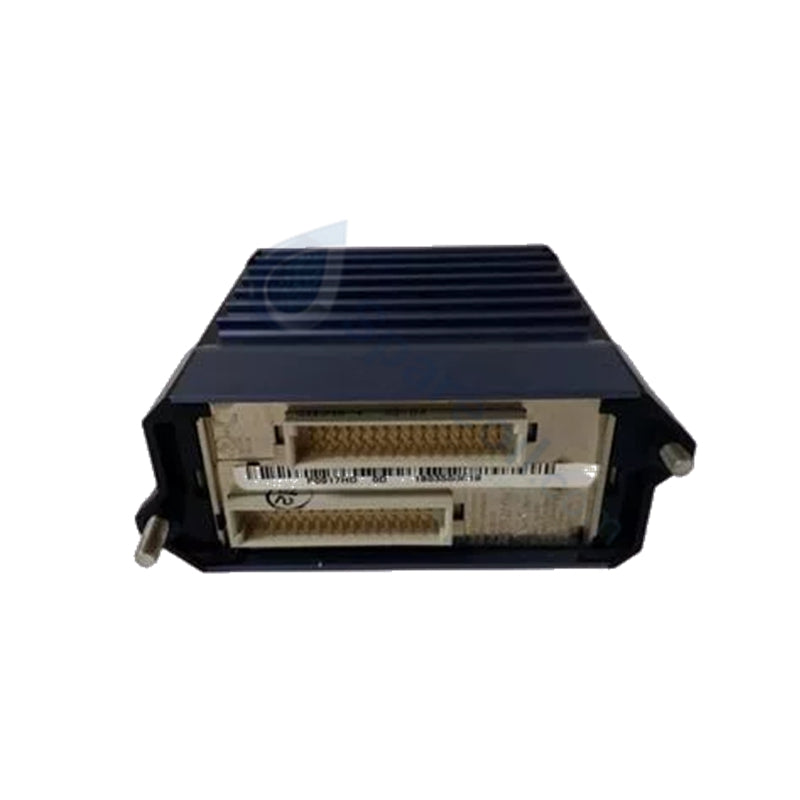

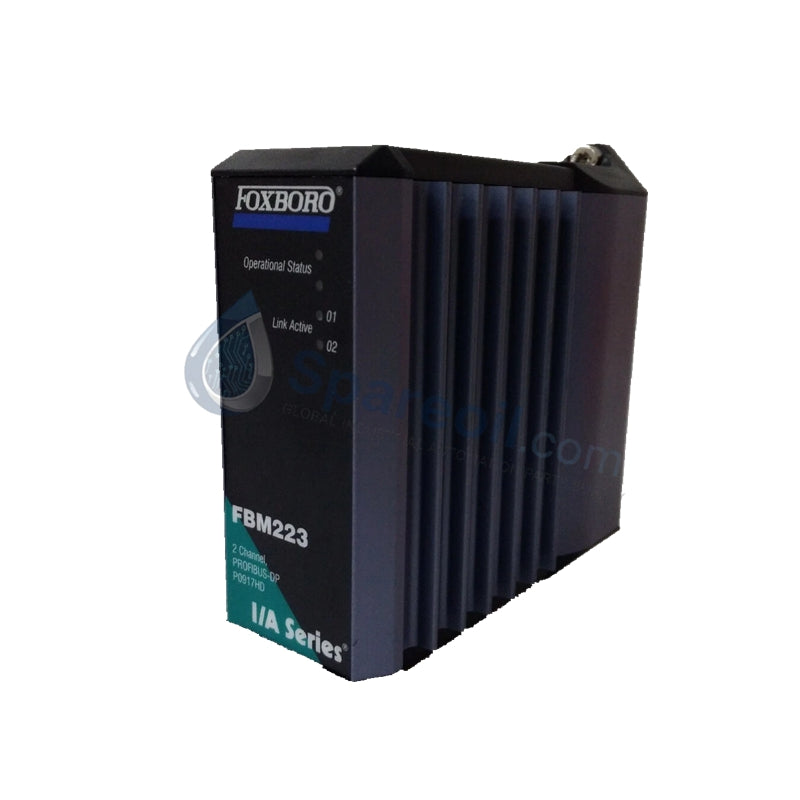

وحدة واجهة الاتصال من سلسلة Foxboro FBM223 P0917HD I/A

التوفر: 10 متوفر في المخزون

وحدة واجهة الاتصال فوكسبورو FBM223 P0917HD I/A Series تم تكوين وحدة فوكسبورو FBM223 P0917HD (وحدة واجهة اتصال PROFIBUS-DP FBM223) للتكامل...

رمز المنتج: P0917HD

Manufacturer: Foxboro
Product No.: P0917HD
Product Type: وحدات واجهة الاتصالات
Product Origin: USA
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة واجهة الاتصال فوكسبورو FBM223 P0917HD I/A Series

تم تكوين وحدة فوكسبورو FBM223 P0917HD (وحدة واجهة اتصال PROFIBUS-DP FBM223) للتكامل مع الشبكات الصناعية عالية السرعة في منصات DCS من سلسلة فوكسبورو I/A، وتوفر هذه الوحدة تنفيذًا ماديًا/كهربائيًا مباشرًا. تنفذ هذه الوحدة نقل بيانات الحقل في الوقت الفعلي بين معالجات النظام المضيف وأجهزة الحقل الموزعة عبر قنوات اتصال معزولة مزدوجة دون إضافة زمن انتقال للعملية.

المواصفات الفنية للأجهزة

المعلمة	المواصفة
الموديل	FBM223 P0917HD
العلامة التجارية	فوكسبورو (شنايدر إلكتريك)
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.2 كجم
الأبعاد	4.4 سم × 10.2 سم × 10.8 سم
درجة حرارة التشغيل	-40 درجة مئوية إلى +70 درجة مئوية
استهلاك الطاقة	6 وات كحد أقصى
تبديد الحرارة	6 وات كحد أقصى
نطاق جهد الإدخال	24 VDC (+5% / -10%)
دعم البروتوكول	PROFIBUS-DP Master (EN 50170)
قنوات ناقل الحقل	ناقلان PROFIBUS-DP معزولان
معدل الباود	9.6 كيلوبت/ثانية إلى 12 ميجابت/ثانية
سعة الجهاز	حتى 126 جهاز تابع
جهد العزل	عزل كلفاني، 1500 VDC
التركيب	لوحة أساسية قياسية FGDC/FGDM
حماية الدخول	IP20

العزل بين القنوات وأداء بوابة ناقل الحقل

تعتمد وحدة FBM223 على بروتوكولات العزل بين القنوات جنبًا إلى جنب مع العزل الكلفاني المصنف حتى 1500 VDC لحماية منطق النظام الداخلي من حلقات الأرض والارتفاعات الكهربائية من جانب الحقل. من خلال الاندماج مباشرة في ناقل اللوحة الخلفية، يتعامل الجهاز مع معاملات PROFIBUS-DP الرئيسية عالية الكثافة عبر طيف واسع من الإرسال من 9.6 كيلوبت/ثانية حتى 12 ميجابت/ثانية. يمنع هذا العزل الكهربائي انتشار الضوضاء بين قطاعات PROFIBUS المتكررة، مما يضمن دورات توقيت محددة واتصالات موثوقة للأجهزة داخل مناطق الحقل الصناعية الخطرة عالية التداخل.

الأسئلة المتكررة

س: ما هي حدود عزل اللوحة الخلفية وقيود التبديل السريع لوحدة FBM223؟

ج: تشتمل الوحدة على عزل كلفاني بقيمة 1500 VDC بين شبكة PROFIBUS-DP من جانب الحقل ومنطق اللوحة الخلفية الداخلية. يمكن للمشغلين إجراء التبديل السريع المباشر بأمان على لوحة القاعدة FGDC/FGDM النشطة دون تعطيل الوحدات التشغيلية المجاورة أو فرض إيقاف تشغيل نظام DCS.

س: كيف تتعامل الوحدة مع التكرار المزدوج لقناة ناقل الحقل؟

ج: يحتوي الجهاز على قناتي PROFIBUS-DP رئيسيتين مستقلتين ومعزولتين. في حالة حدوث خطأ في الأسلاك الخارجية أو انقطاع الإشارة على ناقل مادي واحد، تحافظ الوحدة على تبادل بيانات حتمي مستمر عبر القناة الموازية، مما يحافظ على تحديثات الحقل في الوقت الفعلي.

س: هل يتطلب تثبيت FBM223 أسلاك طاقة خارجية للوحة الأمامية؟

ج: لا. يتم توفير طاقة التشغيل الأساسية 24 VDC مباشرة من خلال الموصلات الداخلية على هيكل اللوحة الخلفية الأساسي، مما يحافظ على نظافة توصيلات الأطراف الميدانية الخارجية وتحديد موقعها في خطوط الاتصال.

إرشادات التثبيت الميداني

لضمان التثبيت الميداني الصحيح والتشغيل المستقر على المدى الطويل، اتبع بدقة متطلبات تكامل الأجهزة التالية:

أدخل الوحدة بإحكام في فتحة اللوحة الأساسية المخصصة لها (FGDC أو FGDM) حتى يتم تثبيت مزاليج القفل الميكانيكية بالكامل.
حافظ على ممارسات تدريع الكابلات RS-485/PROFIBUS-DP القياسية عن طريق تأريض دروع الإشارة في كتل الأطراف المحددة للوحة الأساسية لمنع اقتران الضوضاء الضالة.
قم بتركيب مقاومات إنهاء ناقل قياسية بقيمة 220 أوم في كلا الطرفين الماديين لكل جزء من شبكة PROFIBUS-DP لقمع انعكاسات الإشارة عند معدلات الباود العالية.
قم بتوجيه كابلات الاتصال الميدانية بعيدًا عن محركات التيار المتردد عالية الجهد، وموصلات الطاقة المحولة، والأحمال الاستقرائية الصناعية الثقيلة.
تأكد من أن بيئة التشغيل المحيطة تظل ضمن حدود الغلاف المقدرة من -40 درجة مئوية إلى +70 درجة مئوية وأن تدفق الهواء حول اللوحة الأساسية لا يعوقه أي شيء.
