الوصف

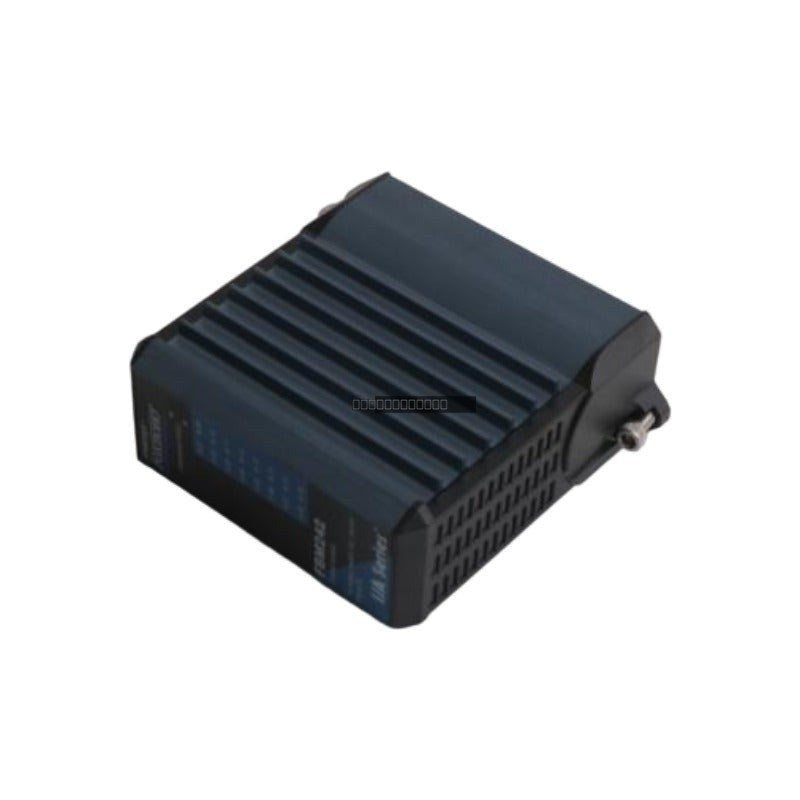

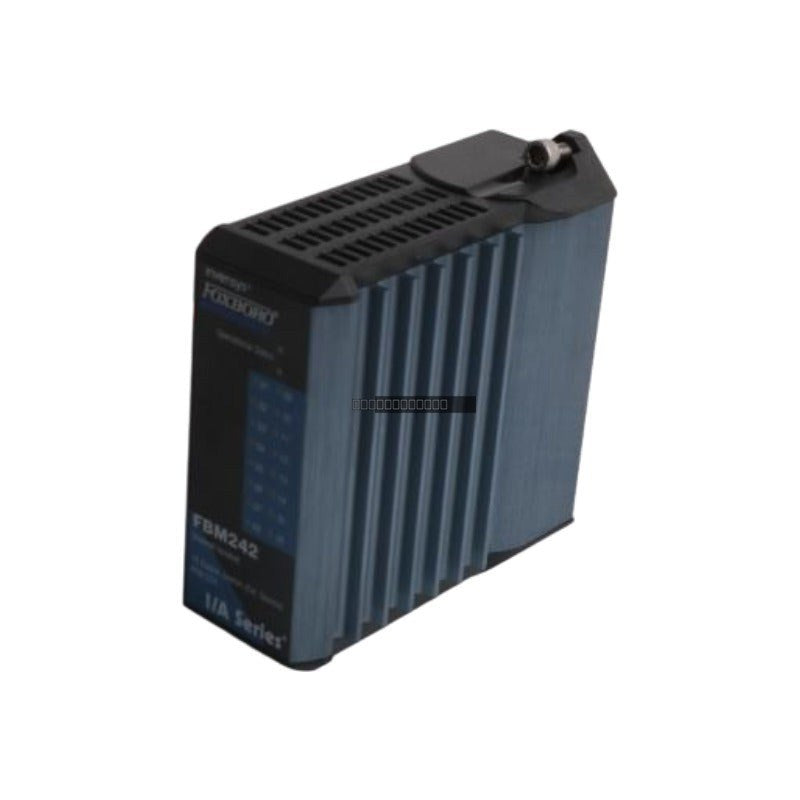

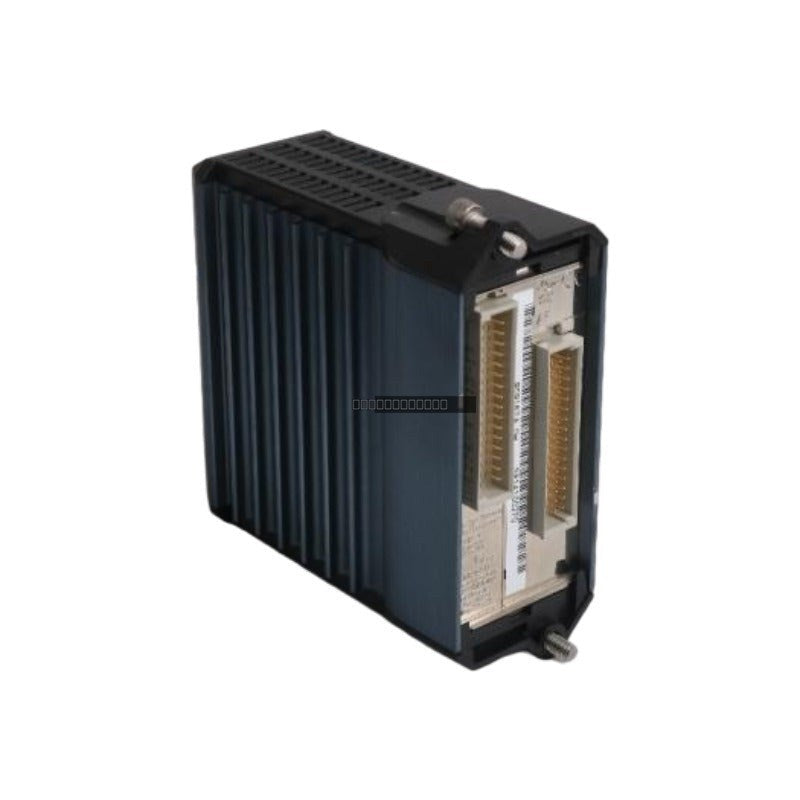

وحدة Foxboro FBM242 (P0916TA) هي وحدة واجهة خرج منفصلة عالية الكثافة مصممة لنظام التحكم الموزع من سلسلة I/A. توفر هذه الوحدة 16 قناة خرج رقمي معزولة، مما يتيح التبديل الموثوق لأحمال المجال الخارجية مثل صمامات الملف اللولبي، ومفاتيح تشغيل المحركات، والمصابيح التجريبية. صممت وحدة FBM242 للبيئات الصناعية الصعبة بما في ذلك مصافي البتروكيماويات، وتوليد الطاقة، ومعالجة اللب والورق، وتضمن هذه الوحدة التنفيذ الحتمي لمنطق التحكم الثنائي. تتميز بعزل فردي من قناة إلى أرضي وتدعم مسارات اتصال زائدة عن الحاجة لحماية شبكة التحكم من التداخل الكهربائي من جانب المجال.
الميزات
- تصميم عالي الكثافة: 16 قناة خرج مصدر في عامل شكل Eurocard مدمج.
- اتصال زائد عن الحاجة: واجهات Fieldbus مزدوجة زائدة عن الحاجة للاتصال المستمر مع معالج التحكم.
- موثوقية الحالة الصلبة: تستخدم تبديل الحالة الصلبة للتخلص من التعب الميكانيكي الشائع في وحدات الترحيل التقليدية.
- حماية متكاملة: دوائر قمع مدمجة تدير EMF الخلفي من الأحمال الاستقرائية.
- مؤشرات تشخيصية: توفر مؤشرات LED الموجودة على اللوحة حالة في الوقت الفعلي لكل قناة خرج لتسهيل التشخيصات الميدانية.
- قابلة للتبديل السريع: تدعم الاستبدال أثناء تشغيل اللوحة الأساسية، مما يقلل من وقت توقف العملية.
التطبيقات
وحدة FBM242 مناسبة لتطبيقات التحكم الهامة التي تتطلب مخارج منفصلة عالية الكثافة، بما في ذلك:
- التحكم في العمليات والأتمتة في المصافي.
- صمام الملف اللولبي والتحكم في مفتاح تشغيل المحرك.
- تنفيذ منطق ثنائي متعلق بالسلامة.
- البيئات الصناعية القاسية التي تتطلب الامتثال لمعيار ISA S71.04 G3.
المواصفات الفنية
| النموذج | FBM242 (P0916TA) |
| نوع الوحدة | خرج منفصل 16 قناة |
| نطاق جهد الخرج | 15 إلى 60 VDC |
| الحد الأقصى لتيار الخرج | 2.25 أمبير إجمالي لكل وحدة |
| العزل الغلفاني | 600 V AC (من المجال إلى الناقل) |
| استهلاك الطاقة | 3 واط كحد أقصى |
| درجة حرارة التشغيل | -20 إلى +70 درجة مئوية |
| الرطوبة | 5 إلى 95 بالمائة (غير مكثفة) |
| التقييم البيئي | بيئة قاسية G3 (ISA S71.04) |
إرشادات التثبيت
- التركيب: مصممة للتركيب في لوحات أساسية عالية الكثافة قياسية من سلسلة Foxboro I/A.
- المناولة: استخدم حماية ESD المناسبة عند مناولة الوحدة لمنع تلف المكونات الداخلية الحساسة.
- الأسلاك: تأكد من أن جميع أسلاك المجال محمية بشكل صحيح وموجهة بعيدًا عن مصادر EMI العالية للحفاظ على سلامة الإشارة.
- الطاقة: بينما الوحدة قابلة للتبديل السريع، تأكد من استقرار طاقة اللوحة الأساسية قبل الإدخال. تحقق من أن نطاق جهد الخرج يطابق متطلبات حمل المجال.
- التأريض: حافظ على التأريض الصحيح لهيكل اللوحة الأساسية لضمان عزل غلفاني فعال.
الأسئلة الشائعة
هل FBM242 قابل للتبديل السريع؟
نعم، تم تصميم FBM242 ليكون قابلاً للتبديل السريع، مما يسمح بالاستبدال دون إيقاف تشغيل اللوحة الأساسية بأكملها أو التأثير على الوحدات المجاورة.
ماذا يعني تسمية P0916TA؟
P0916TA هو رمز الطلب المحدد لهذا الإصدار من وحدة FBM242 ضمن نظام Foxboro I/A Series.
هل تتطلب هذه الوحدة طاقة خارجية للمخارج؟
نعم، توفر الوحدة مخارج مصادر تتطلب مصدر طاقة تيار مستمر خارجي ضمن نطاق 15 إلى 60 VDC لتشغيل أحمال المجال.
