ورقة بيانات ICS Triplex Trusted Series طراز T8431C والدليل الفني

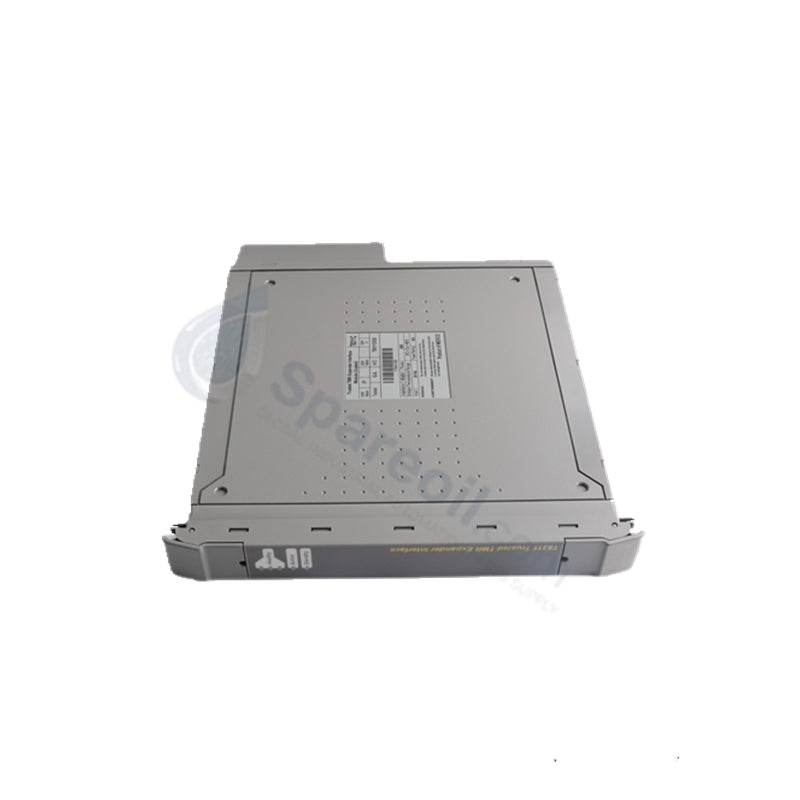

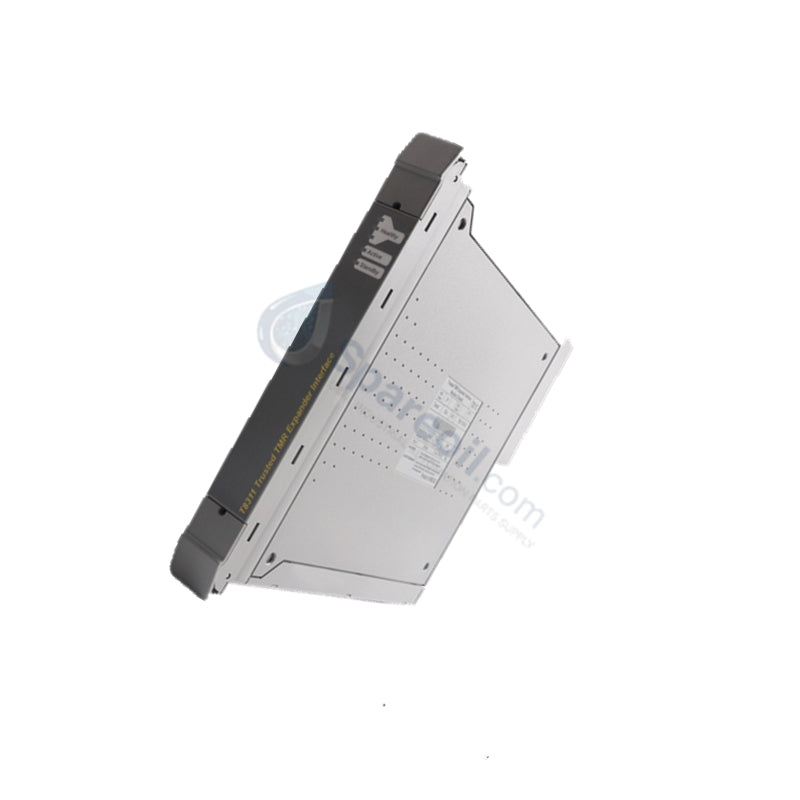

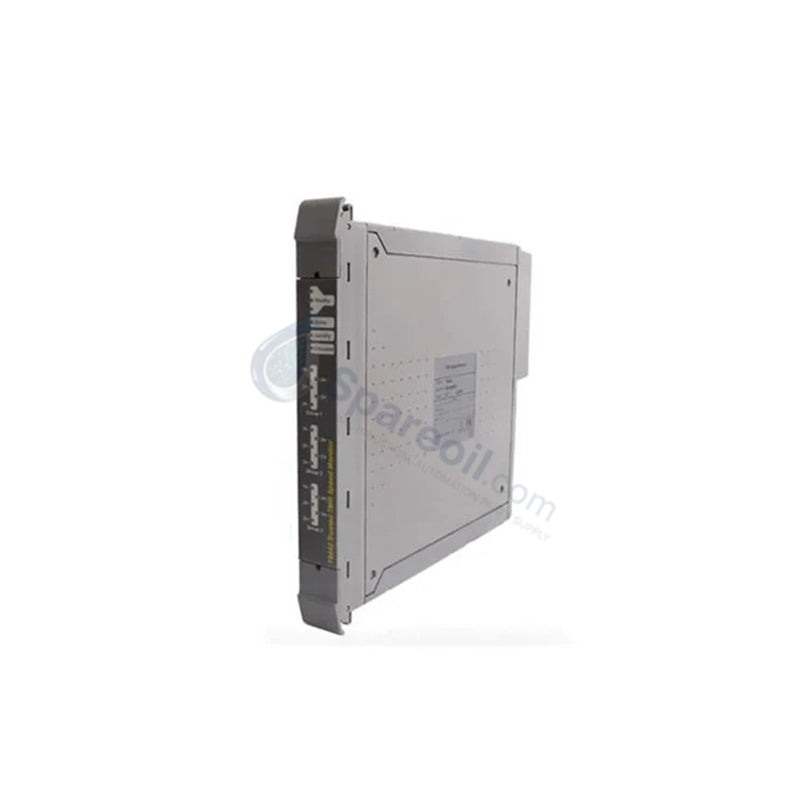

وحدة الإخراج التماثلي الموثوقة ICS Triplex T8431C

وحدة الإخراج التماثلي الموثوقة ICS Triplex T8431C

التوفر: 20 متوفر في المخزون

وحدة الإخراج التماثلية ICS Triplex T8431C Trusted Series تم تصميم ICS Triplex T8431C (وحدة الإخراج التماثلية T8431C) لتناسب الحلقات الصناعية...

رمز المنتج: T8431C

Manufacturer: ICS Triplex
Product No.: T8431C
Product Type: وحدات الخرج التماثلي
Product Origin: USA
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الإخراج التماثلية ICS Triplex T8431C Trusted Series

تم تصميم ICS Triplex T8431C (وحدة الإخراج التماثلية T8431C) لتناسب الحلقات الصناعية الحساسة للسلامة ذات الكثافة العالية والتي تعمل بتيار 4-20 مللي أمبير، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	T8431C
العلامة التجارية	ICS Triplex (Rockwell Automation)
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.9 كجم
الأبعاد	241 مم × 30 مم × 300 مم
درجة حرارة التشغيل	-20 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	مدمج في ناقل اللوحة الخلفية
عدد القنوات	40 مخرجًا معزولًا
نطاق إشارة الخرج	4-20 مللي أمبير
الدقة	12 بت
الدقة	+/-0.1% من المقياس الكامل
العزل	2500 فولت بين الأسلاك الميدانية والدوائر المنطقية

الازدواجية الوحدوية الثلاثية وتنفيذ SIS

يستخدم تصميم الدائرة بنية ازداوجية وحدوية ثلاثية (TMR) بنظام 2 من 3 للتصويت على متطلبات الإخراج قبل تشغيل حلقات الأجهزة الميدانية النشطة. يتضمن التكوين حماية من البيئات القاسية عبر طلاء متوافق يتم تطبيقه في المصنع، مما يمنع تدهور الرطوبة وتتبع المواد الكيميائية عبر آثار النحاس. تقوم كتل المنطق المادية بتنفيذ أهداف تنفيذ الحالة الآمنة عبر جميع القنوات الأربعين، ويتم التحقق من ذلك بواسطة عزل جلفاني للقناة الفردية مصنف حتى 2500 فولت لفصل اللوحة الخلفية للنظام عن الشذوذات الميدانية. يدعم منطق التصويت الداخلي جنبًا إلى جنب مع اختبار الخط المستمر مقاييس شهادة IEC 61508 SIL 3 النشطة.

الأسئلة المتكررة

س: ما هي تشخيصات الخط الكهربائي المحددة التي تقوم الوحدة بتشغيلها للكشف عن شذوذات الحلقة الميدانية؟

ج: تقوم الوحدة بتشغيل إجراءات مراقبة نشطة للتحقق من عتبات مقاومة الحلقة. تقوم دوائر التشخيص الداخلية بالإبلاغ عن الدوائر المفتوحة والدوائر القصيرة التامة وأنماط الأعطال الإلكترونية "المعلقة" أو "المتعثرة" على مستوى القناة الفردية دون تعطيل إشارات الخرج العادية التي تتراوح من 4-20 مللي أمبير.

س: كيف تحافظ الوحدة على التحكم أثناء الصيانة عبر الإنترنت عندما يكون هناك حاجة للاستبدال؟

ج: تستخدم إجراءات الصيانة النشطة بنية قابلة للتبديل السريع المضمنة في قاعدة الوحدة. يمكنك إزالة الوحدة من الفتحة بينما يظل الرف يعمل، ونقل عناصر التحكم في الحلقة إلى وحدة شريكة احتياطية أو الاحتفاظ بحالات آمنة دون عزل يدوي.

إرشادات التركيب الميداني

تثبيت الهيكل: أدخل الوحدة بإحكام في موضعها المحدد في الهيكل. قم بربط براغي الإبهام الموجودة في اللوحة الأمامية بالكامل لإكمال واجهة المستوى الأرضي الهيكلية مع جسم الهيكل.
استراتيجية إنهاء الدرع: قم بتوصيل جميع دروع كابلات الخرج 4-20 مللي أمبير حصريًا بمرجع التأريض المركزي لخزانة التحكم. لا تقم بتوصيل مسارات التأريض إلى جانبي تشغيل الكابل لمنع إدخال ضوضاء عالية التردد.
قيود توجيه الموصلات: افصل كابلات إشارة الخرج متعددة الموصلات عن أسلاك إمداد المحركات عالية الجهد. حافظ على مسافة فاصلة دائمة لا تقل عن 30 سم داخل مسارات الأسلاك في الخزانة لتقليل التداخل الكهرومغناطيسي.
التحكم في الإدارة الحرارية: افحص فتحات التهوية العلوية والسفلية في دليل بطاقة الهيكل بانتظام. تأكد من أن معلمات تدفق الهواء القسري تمنع تراكم الحرارة المحلية من رفع درجات الحرارة فوق عتبة +60 درجة مئوية.
