وحدة مشاركة الحِمل المعتمدة على المعالج الدقيق

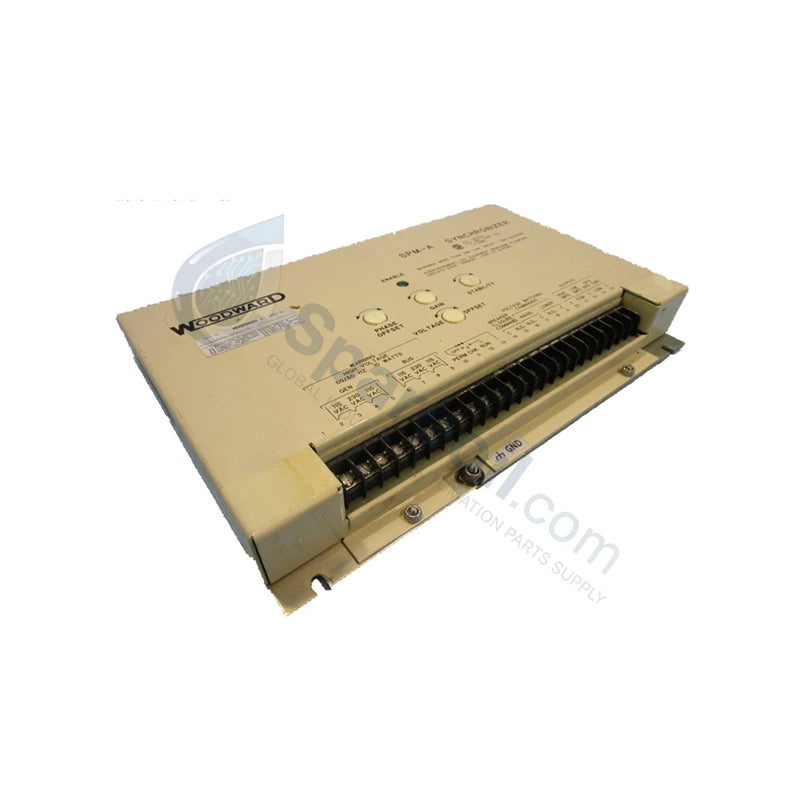

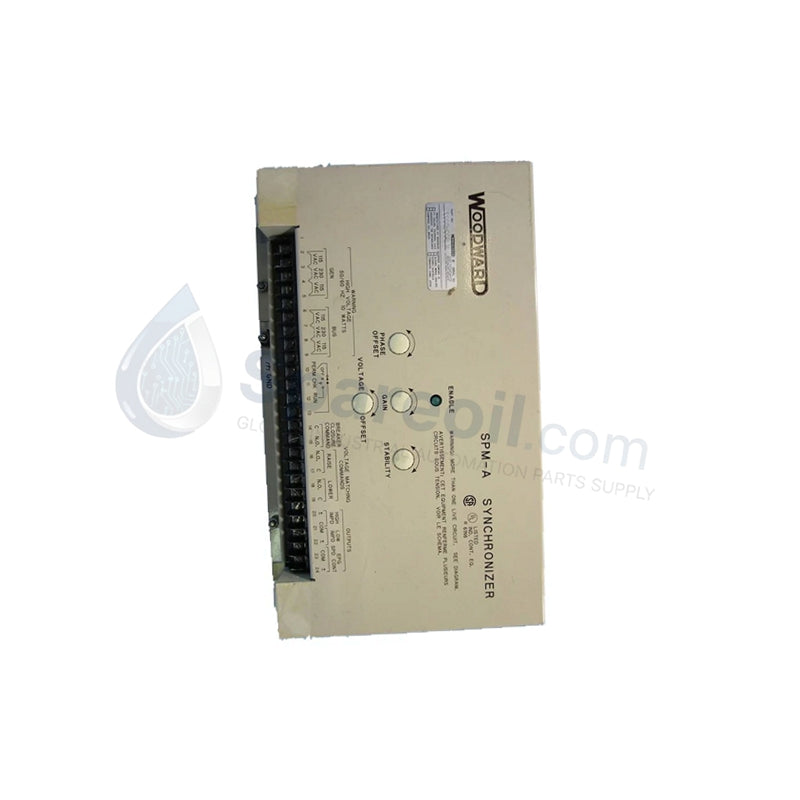

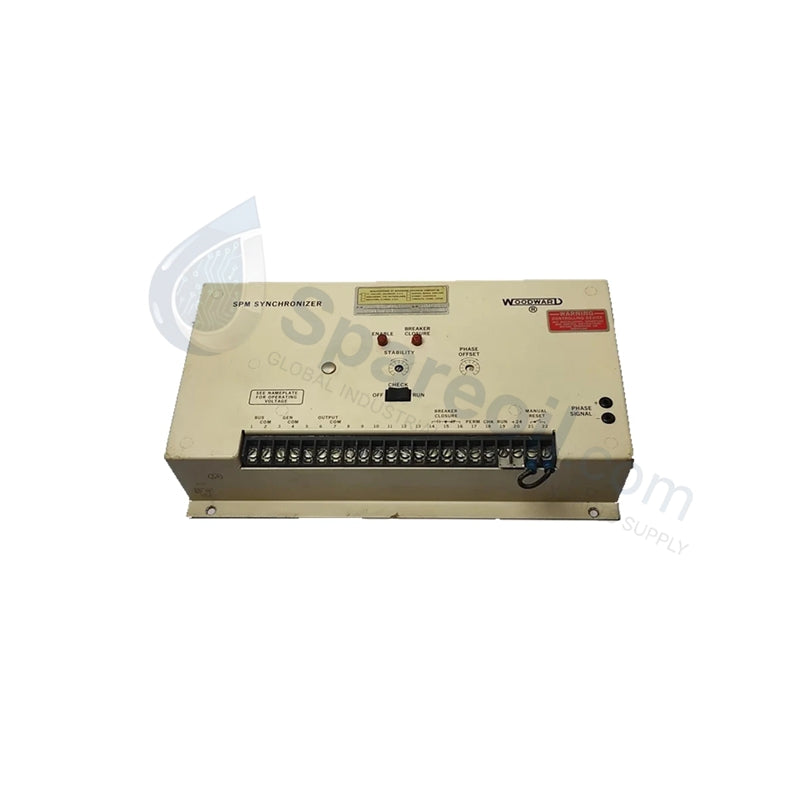

وحدة مشاركة الحِمل المعتمدة على المعالج الدقيق | Woodward 9905-002

التوفر: 99 متوفر في المخزون

نظرة عامة على المنتج يُعد الجهاز Woodward 9905-002 (سلسلة SPM-A) حل تحكم عالي التكامل ومستند إلى المعالجات الدقيقة للمزامنة التلقائية للمولدات والمشاركة...

رمز المنتج: 9905-002

Manufacturer: Woodward
Product No.: 9905-002
Product Type: المزامنات الأوتوماتيكية
Product Origin: USA
Payment:T/T, Western Union
Weight: 2500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

يُعد الجهاز Woodward 9905-002 (سلسلة SPM-A) حل تحكم عالي التكامل ومستند إلى المعالجات الدقيقة للمزامنة التلقائية للمولدات والمشاركة التناسبية للحمل. يراقب الجهاز باستمرار الجهد والتردد وزاوية الطور للمولد الوارد مقارنة بقضيب التوصيل (Busbar). من خلال تعديل سرعة ووحدة الجهد غير المتصلة، يضمن الجهاز 9905-002 محاذاة مثالية قبل إصدار أمر إغلاق القاطع. كجزء من بنية 2301A، تدير هذه الوحدة أيضًا تنظيم السرعة المتساوي (Isochronous) والمتناقص (Droop)، مما يجعلها حجر الزاوية لتوليد الطاقة المستقر في كل من الشبكات الصغيرة المعزولة وتوصيلات المرافق المتوازية.

الحالة: مخزون المصنع الأصلي الجديد 100%.

المواصفات الفنية

يدمج الجهاز 9905-002 الاستشعار المتقدم مع مخرجات التشغيل القوية لإدارة المحركات والتوربينات عبر نطاق واسع من عدد الدورات في الدقيقة (RPM).

المعلمة	المواصفات
رقم الكتالوج	9905-002
السلسلة	SPM-A / 2301A لمشاركة الحمل
بنية التحكم	تحكم رقمي قائم على المعالج الدقيق
طاقة الإدخال	24 فولت تيار مستمر
نطاق استشعار السرعة	100 – 10,000 دورة في الدقيقة (عبر لاقط مغناطيسي)
أوضاع التحكم	متساوية السرعة (Isochronous) ومتناقصة (Droop)
المزامنة	المطابقة التلقائية للجهد والتردد والطور
إشارة الخرج	مشغل المحرك للتحكم في الوقود/البخار
درجة حرارة التشغيل	-40 درجة مئوية إلى +85 درجة مئوية
الأبعاد	250 ملم × 180 ملم × 60 ملم
الوزن	2.5 – 3.0 كجم

المزايا الهندسية

التخلص من صدمة المزامنة: يطابق الجهاز 9905-002 بدقة زاوية الطور والتردد قبل إغلاق القاطع. يمنع هذا الإجهاد الميكانيكي على اقترانات المحرك والاندفاعات الكهربائية في اللفات، مما يطيل عمر مجموعة المولد.
تنظيم مرن للحمل: يمكن للمهندسين التبديل بين وضع متساوي السرعة (لتردد ثابت في الأنظمة المعزولة) ووضع متناقص (للمشاركة التناسبية للحمل عند التوازي مع شبكة المرافق). يتيح هذا التنوع لوحدة واحدة خدمة ملفات تعريف تشغيل متعددة.
تكامل سلس لنظام Woodward البيئي: تتصل الوحدة مباشرة بأجهزة التحكم في سرعة Woodward ومنظمات الجهد (AVRs). تستخدم مدخلات وحدة التقاط مغناطيسي (MPU) القياسية وإشارات الانحياز التناظرية، مما يبسط عملية تحديث أنظمة الحاكم التناظرية القديمة.
مرونة من الدرجة الصناعية: صُممت الوحدة للعمل في أقسى البيئات، وتعمل بشكل موثوق من -40 درجة مئوية حتى +85 درجة مئوية. يقاوم الهيكل القوي المثبت على اللوحة مستويات الاهتزاز العالية التي تميز الدفع البحري ومحطات الطاقة الصناعية الثقيلة.
تشخيصات محسنة: توفر مؤشرات حالة LED المدمجة ملاحظات فورية حول تقدم المزامنة وظروف الأعطال. يتيح ذلك للفنيين استكشاف أخطاء عدم تطابق الطور أو فقدان الإشارة بسرعة دون الحاجة إلى أدوات تشخيص خارجية معقدة.

الأسئلة الشائعة

س: هل يمكن للجهاز 9905-002 التعامل مع أنظمة 50 هرتز و 60 هرتز؟

ج: نعم. يسمح التصميم القائم على المعالج الدقيق للوحدة بمزامنة والتحكم في السرعة عبر جميع الترددات العالمية القياسية. يمكنك معايرة نطاق السرعة بناءً على إشارة MPU الخاصة بك ومتطلبات المحرك المحددة عبر مقاييس الجهد المدمجة أو واجهة التكوين.

س: هل الجهاز 9905-002 بديل مباشر لوحدات سلسلة 2301 التناظرية القديمة؟

ج: في معظم الحالات، نعم. يوفر الجهاز 9905-002 دقة وثباتًا فائقين مقارنة بالإصدارات التناظرية القديمة. ومع ذلك، تحقق دائمًا من متطلبات طاقة الإدخال (يستخدم هذا النموذج 24 فولت تيار مستمر) وتعيين الأطراف مقابل مخطط الأسلاك الموجود لديك لضمان تبديل سلس.

س: ماذا يحدث إذا فُقدت إشارة MPU (التقاط المغناطيسي)؟

ج: يتضمن الجهاز 9905-002 منطقًا مدمجًا آمنًا من الفشل. إذا فقدت إشارة السرعة، تحدد الوحدة الخطأ وتمنع إغلاق القاطع. كما أنها تطلق حالة إنذار لحماية المحرك من السرعة الزائدة أو حقن الوقود غير المنضبط.

س: هل تتضمن هذه الوحدة تجاوزًا يدويًا؟

ج: نعم. يدعم الجهاز 9905-002 كلاً من الأوضاع اليدوية والتلقائية. هذه المرونة ضرورية أثناء التشغيل، مما يسمح للمشغلين بضبط السرعة والجهد يدويًا قبل تسليم التحكم إلى منطق المزامنة التلقائي.
