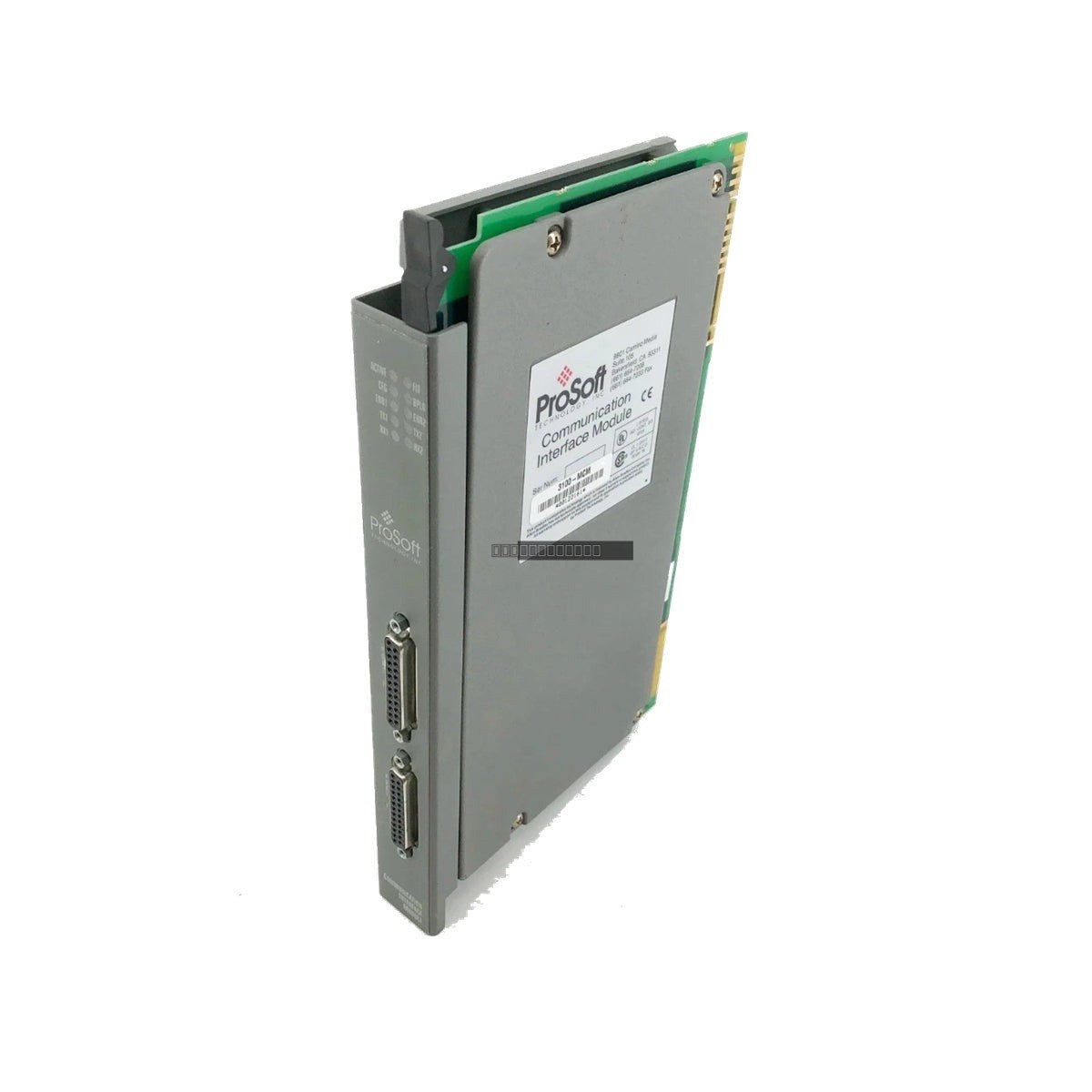

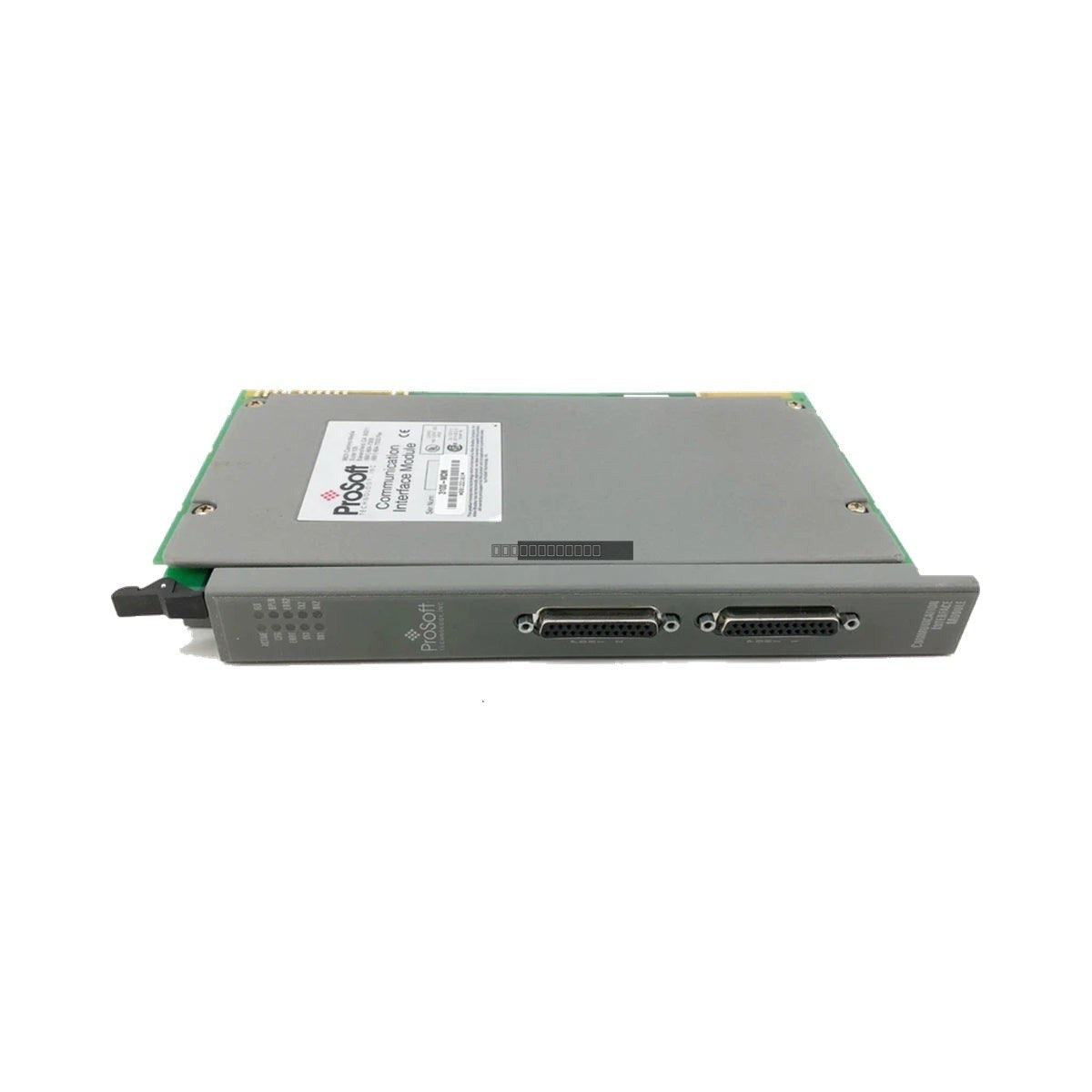

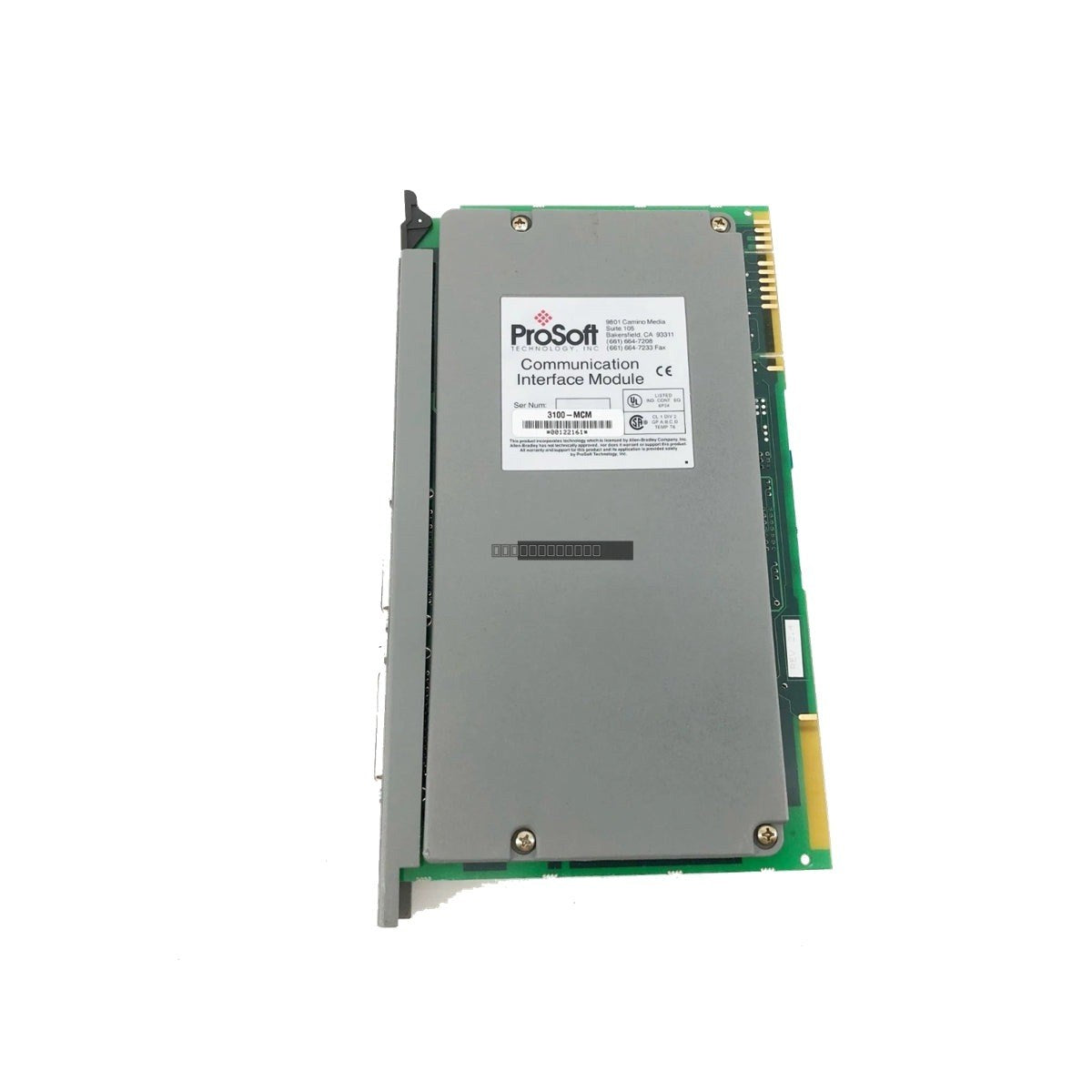

وحدة الاتصالات الرئيسية/الفرعية Modbus ProSoft 3100-MCM لوحدة التحكم المنطقية القابلة للبرمجة (PLC-5)

وحدة اتصال ProSoft 3100-MCM Modbus الرئيسية/التابعة

التوفر: 5 متوفر في المخزون

الوصفProSoft 3100-MCM هي وحدة واجهة اتصال Modbus Master/Slave عالية الأداء مصممة خصيصًا لمنصة Allen-Bradley PLC-5. تعمل هذه الوحدة كمكون للوحة...

رمز المنتج: 3100-MCM

Manufacturer: Prosoft
Product No.: 3100-MCM
Product Type: وحدة الاتصال
Product Origin: USA
Payment:T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

الوصف

ProSoft 3100-MCM هي وحدة واجهة اتصال Modbus Master/Slave عالية الأداء مصممة خصيصًا لمنصة Allen-Bradley PLC-5. تعمل هذه الوحدة كمكون للوحة خلفية ذات فتحة واحدة، وتسهل تبادل البيانات بسلاسة بين معالج PLC والأجهزة الخارجية المتوافقة مع Modbus، بما في ذلك مراقبات الطاقة ومحركات المحركات وأجهزة الاستشعار الميدانية المتخصصة. إنه مكون أساسي لدمج الأنظمة القديمة، مما يتيح مركزية البيانات الميدانية لتحسين إمكانات التشخيص وتقليل وقت التوقف التشغيلي في البيئات الصناعية مثل مصافي النفط وتوليد الطاقة والتعدين.

الميزات

تكوين المنفذ المزدوج: يتميز بمنفذين تسلسليين مستقلين، يمكن تكوين كل منهما بشكل مستقل كـ Modbus Master أو Modbus Slave، مما يتيح الاستقصاء المتزامن للأجهزة الميدانية والاتصال بأنظمة SCADA الإشرافية.
دعم البروتوكولات: يدعم كلاً من وضعي Modbus RTU و ASCII. يدعم الوضع الرئيسي تحكمًا واسعًا في الأوامر بما في ذلك رموز الوظائف 1 و 2 و 3 و 4 و 5 و 6 و 15 و 16.
سلامة البيانات: يطبق التحقق من التكافؤ على مستوى الأجهزة واكتشاف أخطاء CRC/LRC لضمان نقل بيانات موثوق به عبر كابلات RS-485 أو RS-422 لمسافات طويلة.
تكامل اللوحة الخلفية: مصمم للاندماج المباشر في هيكل PLC-5، باستخدام اللوحة الخلفية لكل من الطاقة وواجهة ناقل البيانات عالي السرعة.

التطبيقات

يستخدم 3100-MCM على نطاق واسع في الأتمتة الصناعية لربط أنظمة PLC-5 القديمة بأجهزة ميدانية حديثة تدعم Modbus. تشمل التطبيقات النموذجية مراقبة استهلاك الطاقة عبر عدادات الطاقة، والتحكم في محركات التردد المتغير (VFDs)، ودمج وحدات الإدخال/الإخراج عن بعد أو أجهزة الاستشعار المتخصصة في شبكة التحكم الأساسية.

المواصفات الفنية

النموذج	3100-MCM
العلامة التجارية	ProSoft Technology
سحب تيار اللوحة الخلفية	0.5 أمبير عند 5 فولت تيار مستمر
منافذ الاتصال	2 منفذ تسلسلي (RS-232 أو RS-422 أو RS-485)
معدلات الباود	300 إلى 19,200 بت في الثانية
درجة حرارة التشغيل	0 إلى 60 درجة مئوية
درجة حرارة التخزين	-40 إلى 85 درجة مئوية
الرطوبة النسبية	5% إلى 95% (بدون تكاثف)
التوافق	Allen-Bradley PLC-5 /11, /20, /25, /30, /40, /60

إرشادات التثبيت

تأكد من إيقاف تشغيل هيكل PLC-5 قبل إدخال أو إزالة الوحدة لمنع التلف الكهربائي.
يجب تثبيت الوحدة بإحكام في فتحة اللوحة الخلفية لضمان توصيل الطاقة والبيانات بشكل صحيح.
استخدم كابلات زوجية مجدولة محمية لتوصيلات RS-485/422 لتقليل تداخل EMI في البيئات الصناعية.
تأكد من التأريض الصحيح لأغلفة الكابلات من طرف واحد لمنع حلقات التأريض.
حافظ على التهوية الكافية حول هيكل PLC-5 لضمان تشغيل الوحدة ضمن نطاق درجة الحرارة المحدد من 0 إلى 60 درجة مئوية.

الأسئلة الشائعة

هل 3100-MCM متوافق مع جميع معالجات PLC-5؟

الوحدة متوافقة مع نماذج PLC-5 القياسية بما في ذلك سلاسل /11 و /20 و /25 و /30 و /40 و /60. يرجى التحقق من البرنامج الثابت للمعالج المحدد وتوافر فتحات الهيكل قبل التثبيت.

هل يمكن استخدام كلا المنفذين في وقت واحد؟

نعم، يتميز 3100-MCM بمنفذين تسلسليين مستقلين يمكن تكوينهما بشكل منفصل للعمل كـ Modbus Master أو Modbus Slave، مما يتيح الاتصال المتزامن مع أجهزة ميدانية مختلفة.
