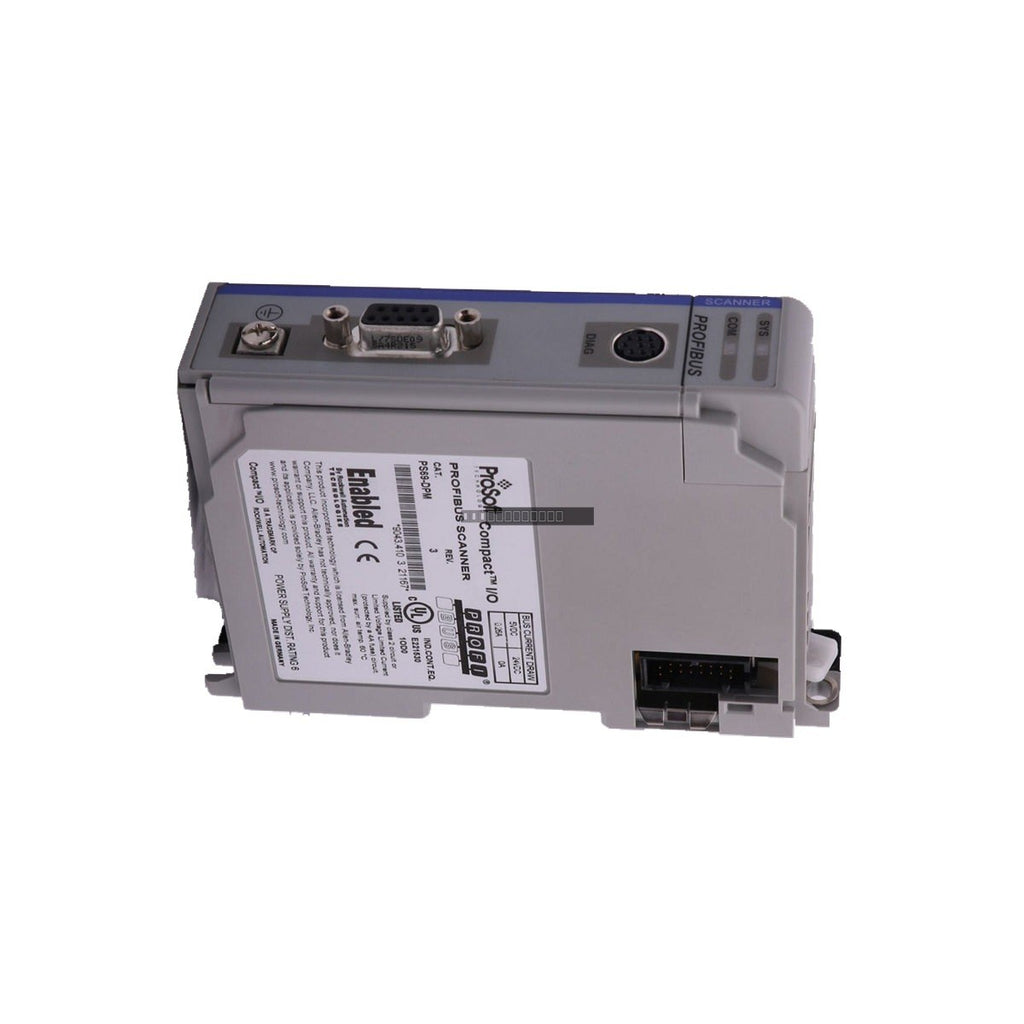

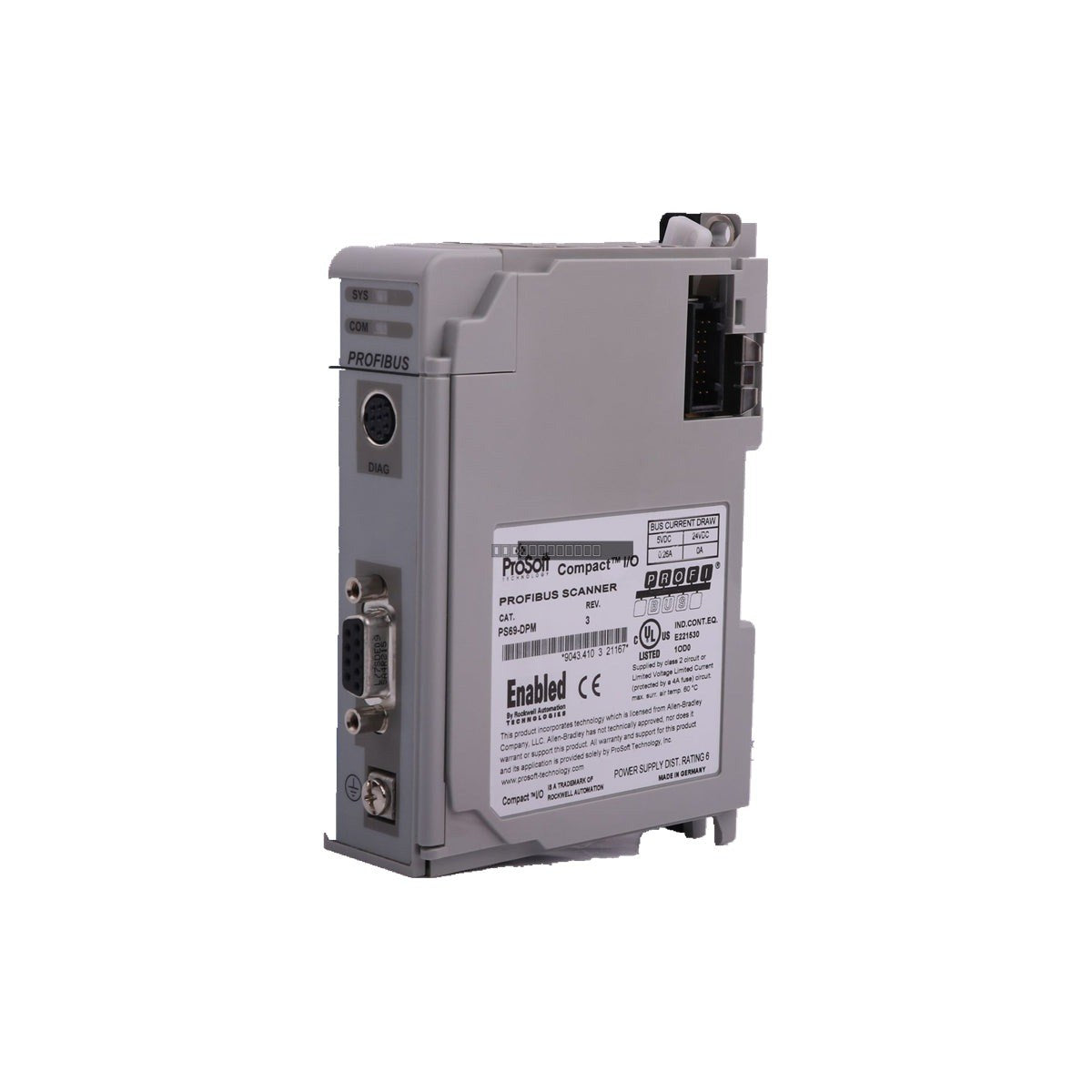

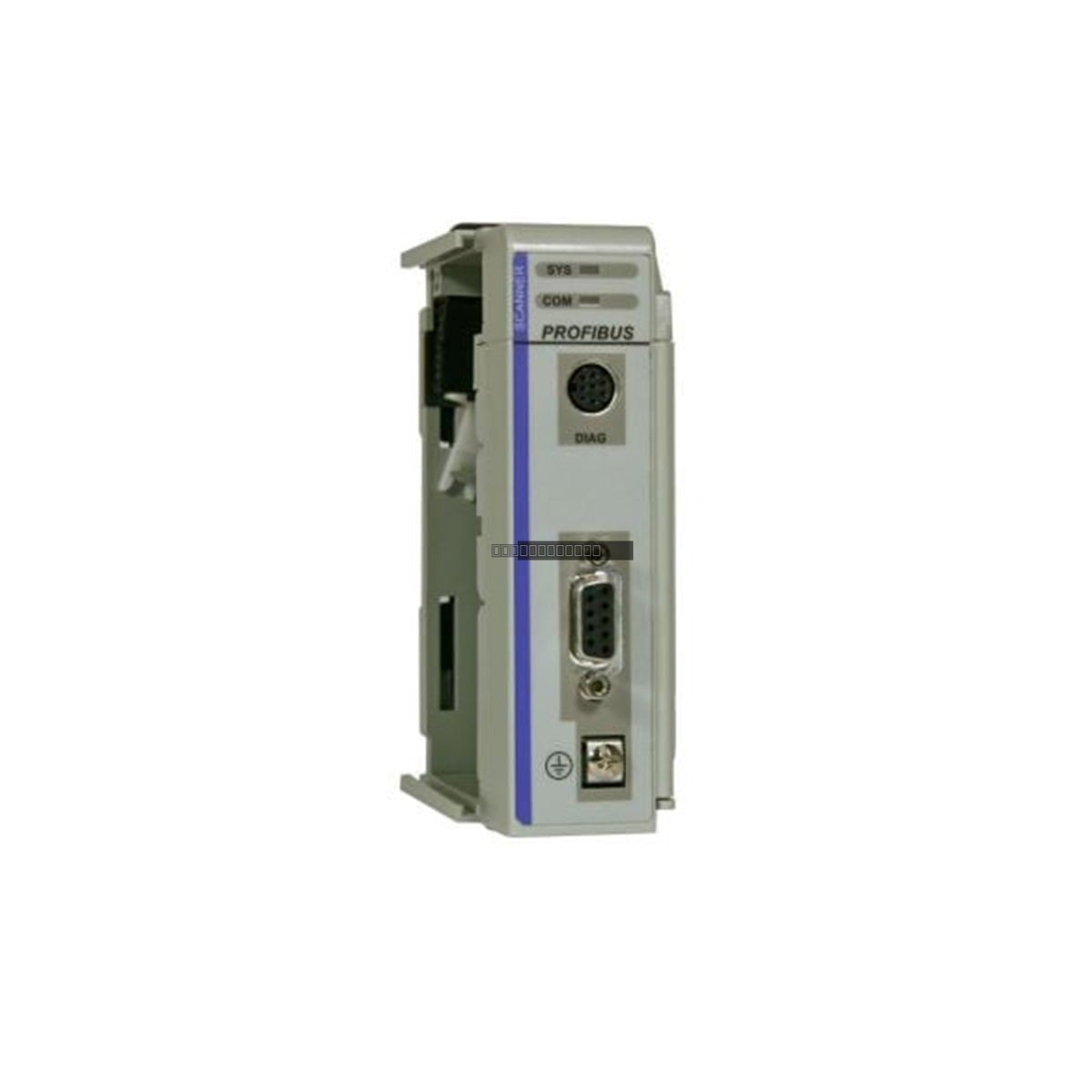

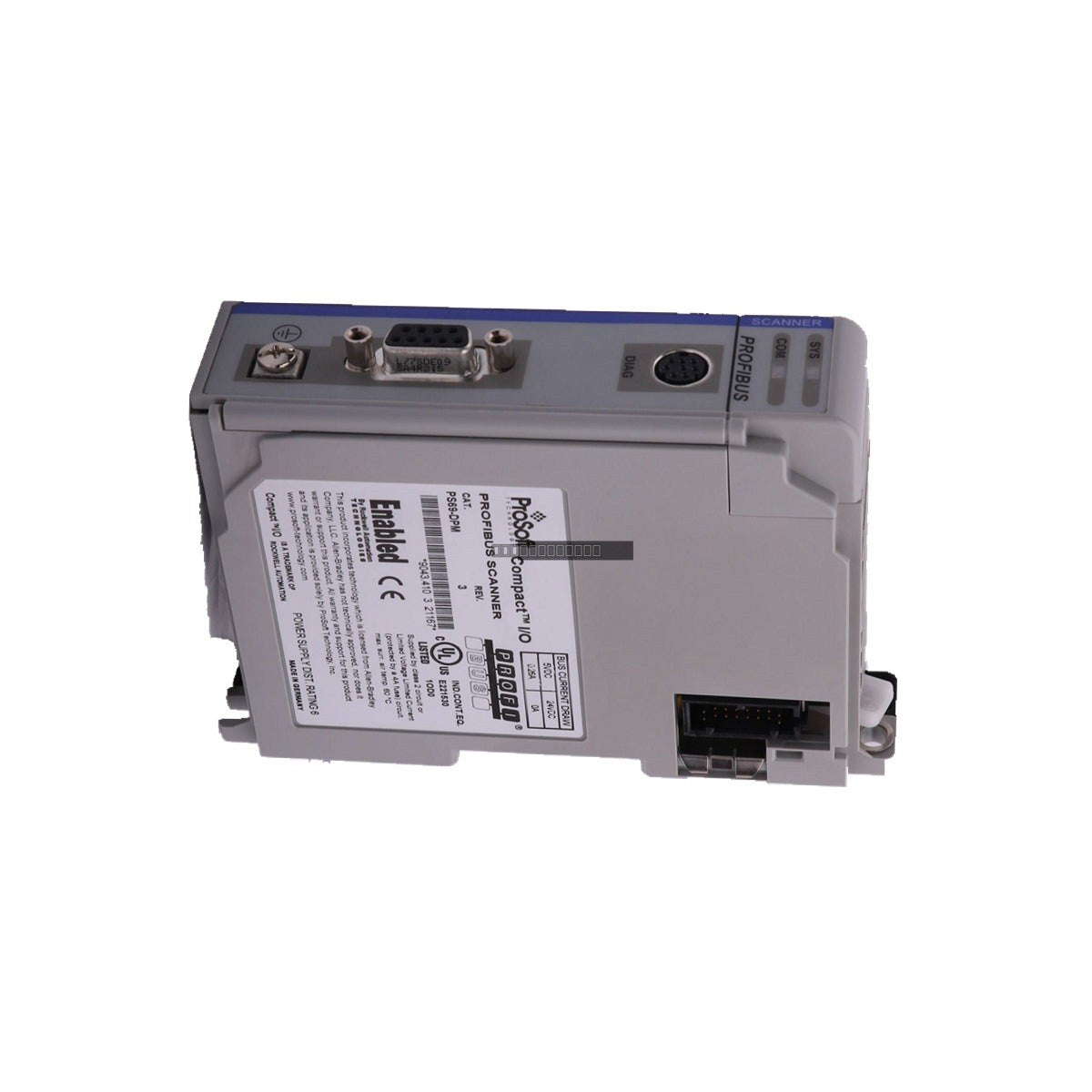

ProSoft PS69-DPM PROFIBUS DPV1 Master Module for CompactLogix

ProSoft PS69-DPM PROFIBUS DPV1 Master Communication Module

التوفر: 6 متوفر في المخزون

Description The ProSoft PS69-DPM is a high-performance communication module designed to function as a PROFIBUS DPV1 Master within the Rockwell...

رمز المنتج: PS69-DPM

Manufacturer: ProSoft
Product No.: PS69-DPM
Product Type: Communication Module
Product Origin: USA
Payment:T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

Description

The ProSoft PS69-DPM is a high-performance communication module designed to function as a PROFIBUS DPV1 Master within the Rockwell Automation CompactLogix platform. This module enables seamless integration of PROFIBUS-enabled devices into your existing control architecture, facilitating efficient data exchange and control over industrial fieldbus networks.

Features

Native compatibility with CompactLogix systems for simplified integration.
Supports up to 125 PROFIBUS slaves per module.
Utilizes DPV1 acyclic data communication for advanced device configuration and diagnostics.
High-capacity data throughput with up to 244 bytes of I/O per slave.
Dedicated status data mapping of 88 bytes for comprehensive network health monitoring.
Robust industrial design suitable for demanding automation environments.

Technical Specifications

Parameter	Specification
Model Number	PS69-DPM
Alternative ID	PS69DPM
Manufacturer	ProSoft
Network Protocol	PROFIBUS DPV1 Master
Max Slaves	125
Max Input Data	408 Bytes
Max Output Data	480 Bytes
Max I/O per Slave	244 Bytes
Status Data	88 Bytes
Tariff Code	8537101190

Installation Guidelines

Ensure the CompactLogix backplane power is disconnected before installing or removing the module.
Align the module carefully with the backplane connector to prevent pin damage.
Use shielded PROFIBUS-certified cabling to minimize electromagnetic interference (EMI) in noisy industrial environments.
Ensure proper grounding of the communication cable shield at the master end to maintain signal integrity.
Verify that the module is securely latched into the rack to prevent intermittent connection failures due to vibration.
Configure the module parameters via the appropriate Rockwell software environment prior to network commissioning.

FAQ

Q: Is this module compatible with all CompactLogix processors?
A: The PS69-DPM is designed for the CompactLogix series. Please verify your specific controller firmware and backplane revision against the ProSoft technical documentation to ensure full compatibility.

Q: Does this module support DPV1 acyclic services?
A: Yes, the PS69-DPM fully supports PROFIBUS DPV1, which allows for advanced acyclic data exchange and parameterization of field devices.
