ورقة بيانات ودليل فني لسلسلة ريجنت ICS ثلاثي T3401

وحدة الإدخال الرقمي Regent 24Vdc بقوة 40 قناة | ICS Triplex T3401

وحدة الإدخال الرقمي Regent 24Vdc بقوة 40 قناة | ICS Triplex T3401

التوفر: 20 متوفر في المخزون

وحدة الإدخال الرقمي Rockwell ICS Triplex T3401 Regent Series وحدة الإدخال الرقمي Rockwell Automation T3401، المعروفة أيضًا باسم ICS Triplex...

رمز المنتج: T3401

Manufacturer: ICS Triplex
Product No.: T3401
Product Type: وحدات الإدخال الرقمية
Product Origin: USA
Payment:T/T, Western Union
Weight: 1260g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

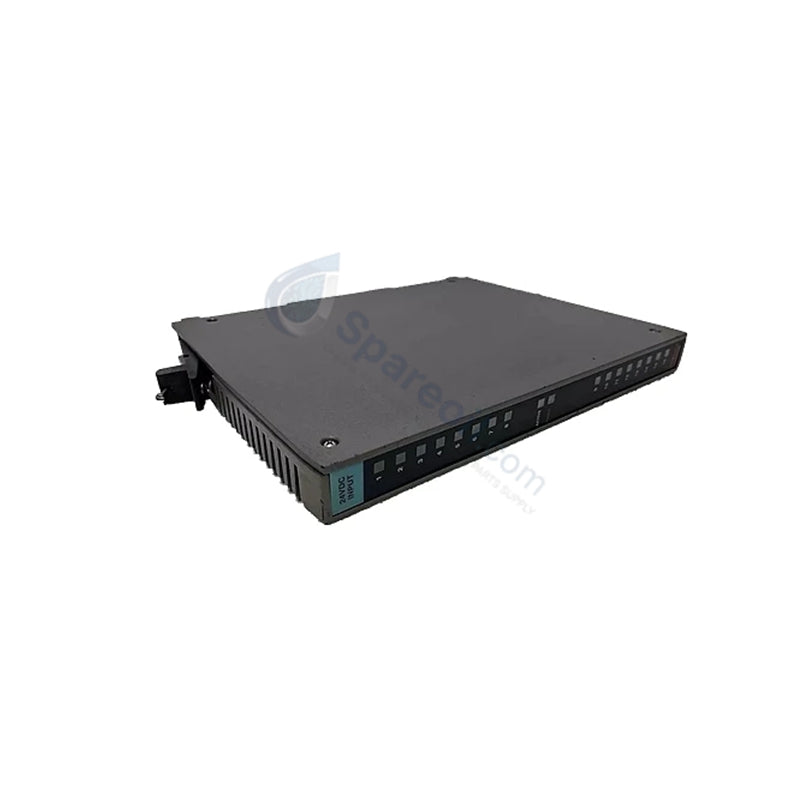

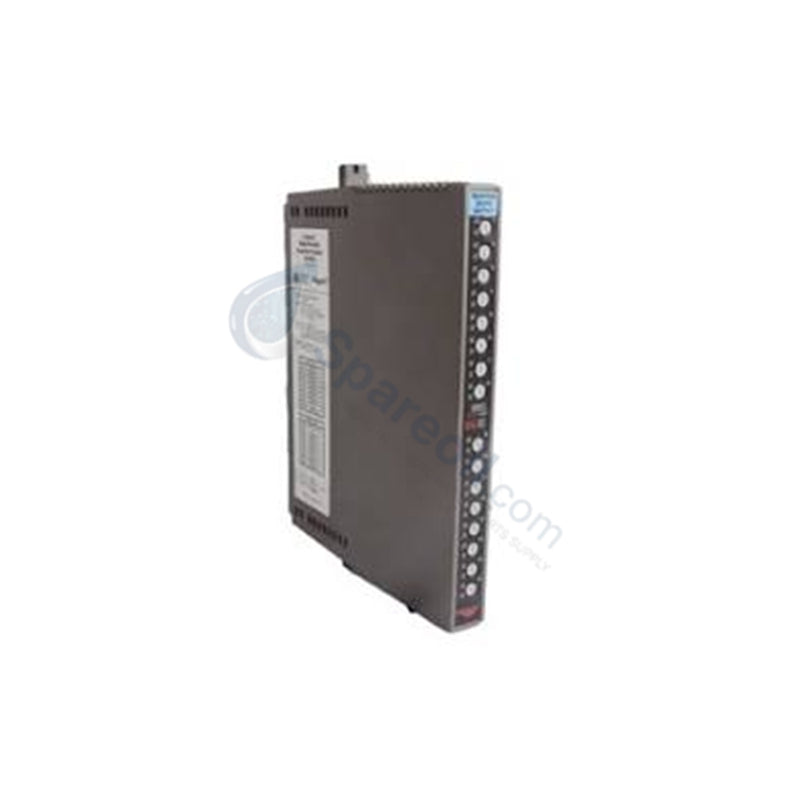

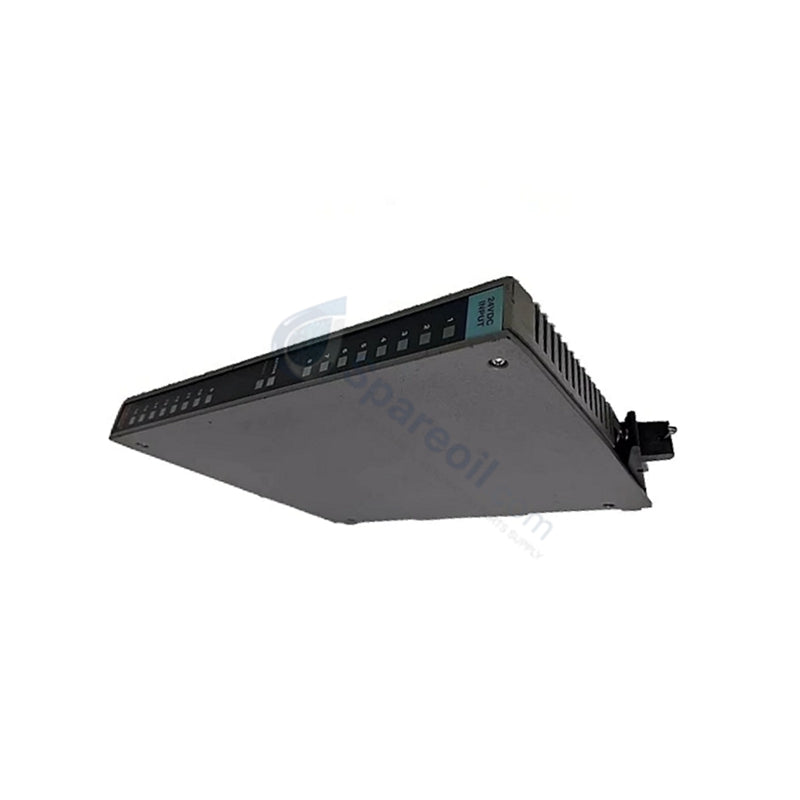

وحدة الإدخال الرقمي Rockwell ICS Triplex T3401 Regent Series

وحدة الإدخال الرقمي Rockwell Automation T3401، المعروفة أيضًا باسم ICS Triplex T3401، تعمل كمكون أجهزة مخصص لاستشعار مفتاح المجال المتسامح مع الأخطاء ضمن منصات Regent و Trusted الآلية للسلامة.

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	T3401
العلامة التجارية	ICS Triplex (Rockwell Automation)
المنشأ	الولايات المتحدة
الوزن	1.26 كجم
الأبعاد	3.1 سم × 30.2 سم × 26.5 سم
درجة حرارة التشغيل	-20 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	7 مللي أمبير لكل قناة (اسمي)
عدد القنوات	40 مدخل معزول
نطاق جهد الإدخال	24 VDC اسمي (18 إلى 30 VDC)
العزل	2500 V بين أسلاك المجال ودوائر المنطق
الهندسة المعمارية	متكرر ثلاثي الوحدات (TMR)، متسامح مع الأخطاء 3-2-0

التكرار الثلاثي للوحدات وتنفيذ SIS

تعمل الوحدة عبر بنية (HIFT) المتسامحة مع الأخطاء المطبقة على الأجهزة، باستخدام واجهة ناقل أمان I/O ثلاثية لضمان عدم تعطل أي عطل في الأجهزة الداخلية لعملية النظام. يتعامل النظام الفرعي مع مدخلات اسمية 24 VDC عبر 40 قناة، متضمنة أنظمة اختبار مخصصة تعزل الأخطاء دون توليد إنذارات مزعجة. تتحقق الدوائر الداخلية باستمرار من سلامة الحلقة، وتنفذ تشخيصات في الوقت الفعلي لتحديد الدوائر المفتوحة والدوائر القصيرة وحالات الالتصاق أو الانفصال. تتيح الأسلاك المتوازية ثلاثية الوحدات هياكل تصويت تلقائية 2 من 3، مما يفرض حالة الفشل الآمن المحددة مسبقًا المطلوبة لشهادة IEC 61508 SIL 3.

الأسئلة المتكررة

س: هل يمكن استبدال وحدة T3401 أثناء تنفيذ نظام السلامة للمنطق بنشاط؟ ج: نعم. تدعم الوحدة إمكانيات الاستبدال الساخن. يمكن سحب الوحدة المعيبة وتبديلها ضمن تكوين متوازي ثلاثي الوحدات دون تعطيل إشارات حلقة الإدخال النشطة أو فقدان رؤية سلامة النظام.

س: كيف تحمي بنية عزل قناة إلى قناة اللوحة الخلفية المنطقية؟ ج: يعزل العزل الكلفاني المادي المصنف بـ 2500 فولت حلقات أسلاك جانب المجال عن منطق المعالجة الداخلي. يمنع هذا الفصل الهيكلي الارتفاعات المفاجئة في الجهد الكهربائي وحلقات الأرض والتشويش الكهربائي من الانتقال إلى الوحدات المجاورة أو الهيكل الرئيسي للمعالج.

إرشادات التثبيت الميداني

تأريض الهيكل: قم بتوصيل سكة DIN أو إطار الهيكل مباشرة بأرضية جهاز المصنع الرئيسية باستخدام موصل نحاسي منخفض المقاومة. تأكد من أن مسار الأرض يحافظ على مقاومة أقل من 1 أوم لمنع انحراف الجهد المشترك.
فصل أسلاك المجال: قم بتوجيه جميع خطوط إشارة الإدخال الرقمية 24 VDC عبر مسارات أسلاك مخصصة ومنفصلة. حافظ على مسافة لا تقل عن 30 سم من كابلات طاقة التيار المتردد عالية الجهد أو الأحمال الاستقرائية الثقيلة لمنع الاقتران الكهرومغناطيسي.
إنهاء الدرع: قم بإنهاء دروع كابلات المجال عند قضيب التأريض المخصص للهيكل فقط. لا تقم بتأريض الدرع عند الطرفين لتجنب إنشاء حلقات أرضية استقرائية.
إدارة الحرارة: حافظ على مسافة تهوية رأسية غير معاقة فوق وتحت رف الوحدة. تحقق من أن درجات حرارة الغلاف المحيطة تظل ضمن عتبة التشغيل من -20 درجة مئوية إلى +60 درجة مئوية.
