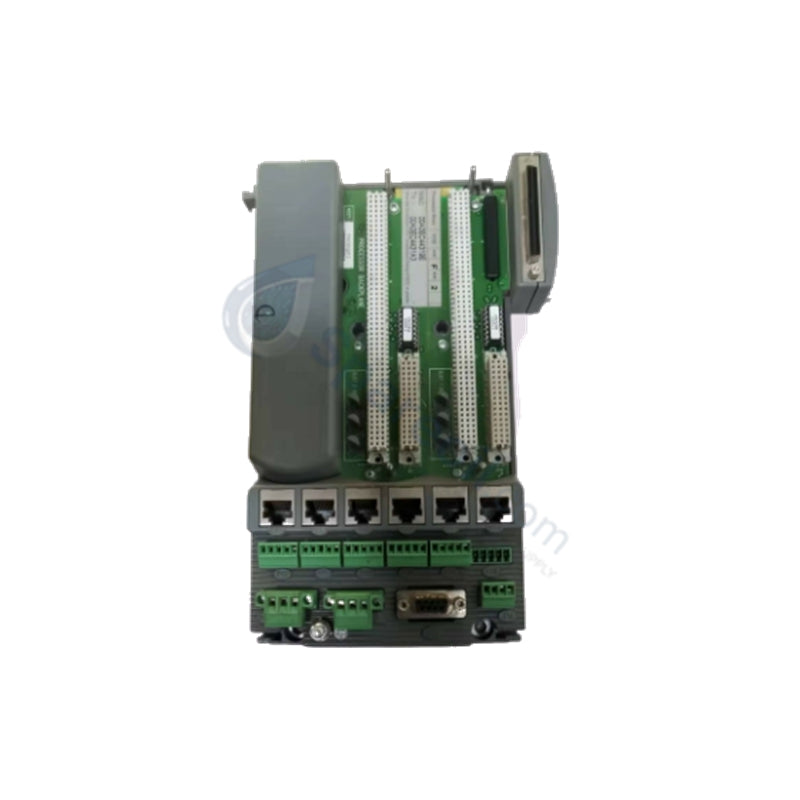

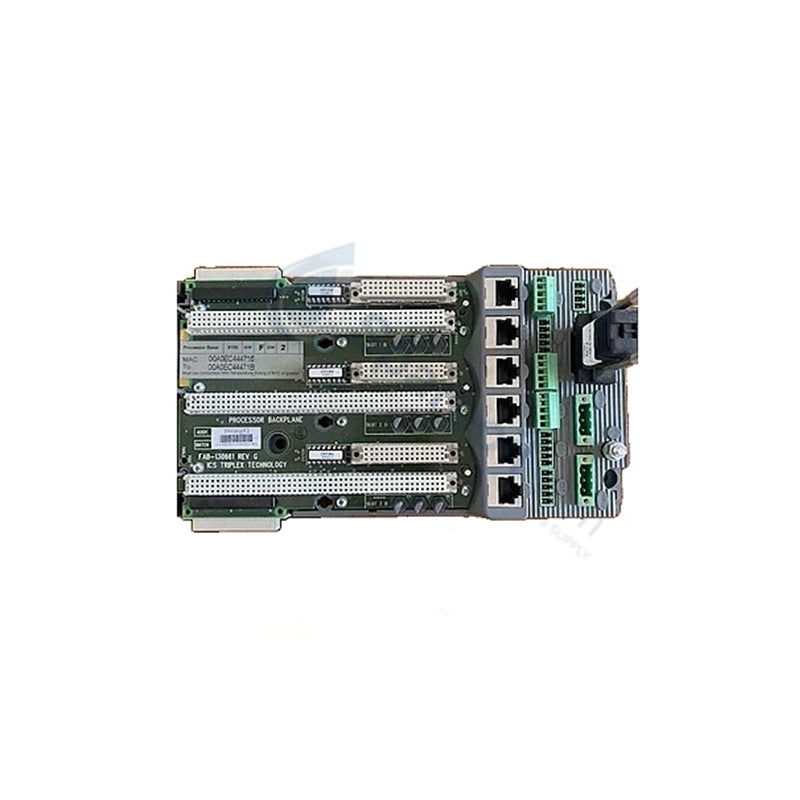

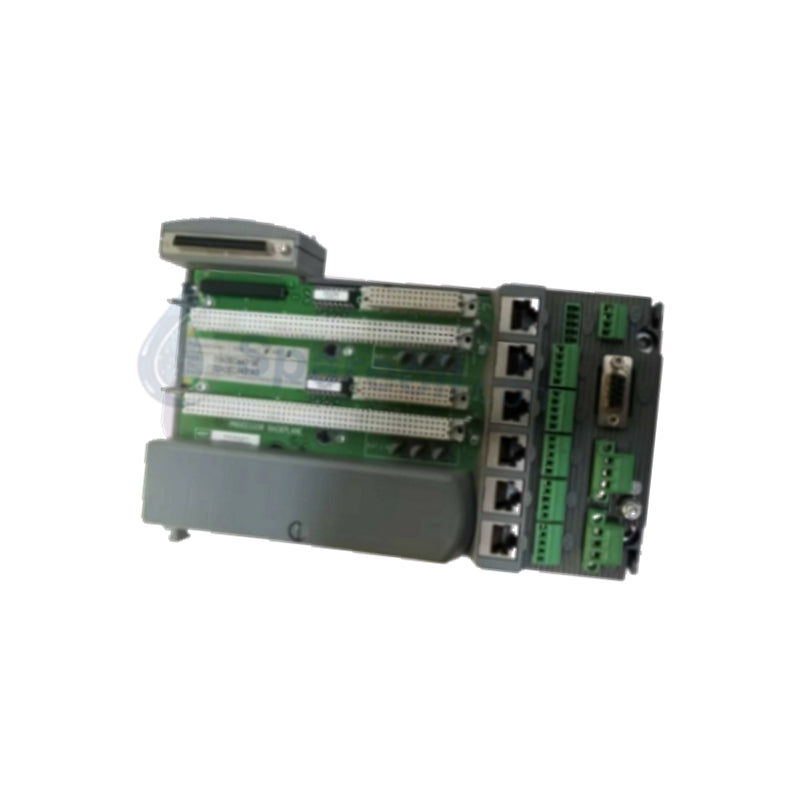

اللوحة الخلفية لمعالج روكويل أوتوميشن T9100

لوحات الوصل الخلفية لمعالج Rockwell Automation T9100 AADvance

لوحات الوصل الخلفية لمعالج Rockwell Automation T9100 AADvance

التوفر: 20 متوفر في المخزون

وحدة المعالجة الأساسية Rockwell Automation T9100 AADvance تم تكوين Rockwell Automation T9100 (المعالج T9100 Backplane) للتواصل مع اللوحة الخلفية المقاومة...

رمز المنتج: T9100

Manufacturer: ICS Triplex
Product No.: T9100
Product Type: اللوحات الخلفية للمعالجات
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة المعالجة الأساسية Rockwell Automation T9100 AADvance

تم تكوين Rockwell Automation T9100 (المعالج T9100 Backplane) للتواصل مع اللوحة الخلفية المقاومة للأعطال في منصات أمان AADvance، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يُعد هذا الجهاز الهيكل الأساسي للنظام المصمم لتركيب وتشغيل وتوصيل المعالجات الهامة ووصلات الاتصال ووحدات الإدخال/الإخراج عبر البنى الصناعية الموزعة.

اختيار تخطيط التحديد: التخطيط 1

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	T9100
العلامة التجارية	Rockwell Automation (ICS Triplex)
المنشأ	الولايات المتحدة الأمريكية
الوزن	0.3 كجم
الأبعاد	15 سم × 10.2 سم × 12 سم
درجة حرارة التشغيل	-20 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	لم تحدده الشركة المصنعة
نوع المنتج	اللوحات الخلفية للمعالجات
سعة الوحدة	حتى 40 فتحة
الوحدات المدعومة	معالج T8110، اتصال T8151/T8191، إدخال/إخراج T84xx/T74xx، مصدر طاقة T83xx
ناقل اللوحة الخلفية	ناقل اتصال عالي السرعة زائد عن الحاجة
توزيع الطاقة	دعم مصدر طاقة مزدوج زائد عن الحاجة
درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة النسبية	5% إلى 95% رطوبة نسبية، غير متكثفة
الشهادات	IEC 61508 SIL 3، CE، UL، ATEX، IECEx

تنفيذ نظام السلامة المجهز

تُنشئ Rockwell Automation T9100 بنية تحتية مادية متوافقة مع معايير شهادة SIL 3 لعمليات النشر التي تتطلب منهجيات نظام السلامة المجهز (SIS). تستفيد بنية اللوحة الخلفية من مسارات تتبع مخصصة لفرض بنية 2 من 3 ذات ثلاثة وحدات زائدة عن الحاجة (TMR) عبر عقد المعالج الهامة، مما يضمن وظائف منطق التصويت المستمر للنظام حتى أثناء الأعطال الموضعية في التتبع. تعمل تقنيات العزل الجلفاني على فصل قنوات المنطق الداخلية الرئيسية عن خطوط توجيه الطاقة المجاورة، مما يمنع انتشار التشويش ويخفف من أضرار الجهد العابر. في حالة وجود تنبيه تشخيصي نشط، تجبر مصفوفة التوصيل السلكية الدوائر الأمنية على الدخول في حالة فشل آمن يمكن التنبؤ بها دون مقاطعة حلقات التحكم المتزامنة.

الأسئلة الشائعة

س: هل يحد هيكل اللوحة الخلفية T9100 من عمليات الصيانة بالتبديل السريع؟

ج: لا. تتضمن اللوحة الخلفية دبابيس تحديد التيار وتخطيطات تتبع معزولة تدعم بشكل كامل الاستخراج والإدخال الحي للوحدات القابلة للتبديل السريع، مما يقلل من خطر اضطراب ناقل البيانات أو انخفاض الجهد أثناء تشغيل النظام النشط.

س: كيف يدير الهيكل إجمالي توصيل الطاقة عبر فتحات الإدخال/الإخراج عالية الكثافة المتعددة؟

ج: تتضمن اللوحة الخلفية المادية مستويات نحاسية داخلية للطاقة تم تكوينها لقبول مدخلات طاقة زائدة مزدوجة، مما يقسم الحمل الكهربائي بأمان ويضمن عمليات الوحدة المستمرة إذا انخفض الجهد في طبقة إمداد طاقة واحدة.

س: ما هي معلمات التبريد المطلوبة لتكوين لوحة خلفية T9100 ممتلئة بالكامل؟

ج: تعمل اللوحة الخلفية ضمن المواصفات القياسية تحت ملفات تعريف التبريد بالحمل الحراري الطبيعي، على الرغم من أن تصميمات الرفوف المغلقة ذات أقصى كثافة للوحدات تتطلب بنية تحتية خارجية للهواء القسري للحفاظ على درجات الحرارة الداخلية أقل من +60 درجة مئوية.

إرشادات التثبيت الميداني

استمرارية تأريض الدرع: قم بتأمين جميع عروات تأريض إطار الهيكل مباشرةً إلى ناقل التأريض الرئيسي المحلي للأجهزة باستخدام موصلات نحاسية منخفضة المعاوقة لضمان مسارات تفريغ الكهرباء الساكنة المناسبة.
إعادة محاذاة إدخال الوحدة: تحقق من سلامة دبابيس المحاذاة الخلفية قبل إدخال أي بطاقات معالجة أو إدخال/إخراج في الفتحات المخصصة لمنع تشوه الدبوس المادي على موصلات اللوحة الخلفية ذات 96 طريقة.
فصل مصدر الطاقة المزدوج: قم بتوجيه موصلات تغذية الطاقة الأساسية والثانوية 24 فولت تيار مستمر عبر مسارات أسلاك مادية منفصلة لمنع تأثير ميكانيكي موضعي واحد من قطع دوائر الطاقة الزائدة عن الحاجة في وقت واحد.
مواصفات عزم ربط مثبتات الرف: قم بتركيب غطاء اللوحة الخلفية بإحكام داخل إطارات العلب القياسية مقاس 19 بوصة، مع التأكد من إحكام ربط جميع أجهزة التثبيت الهيكلية بشكل صحيح للتخفيف من إجهادات الاهتزاز طويلة الأمد على مفاصل التتبع الداخلية.
