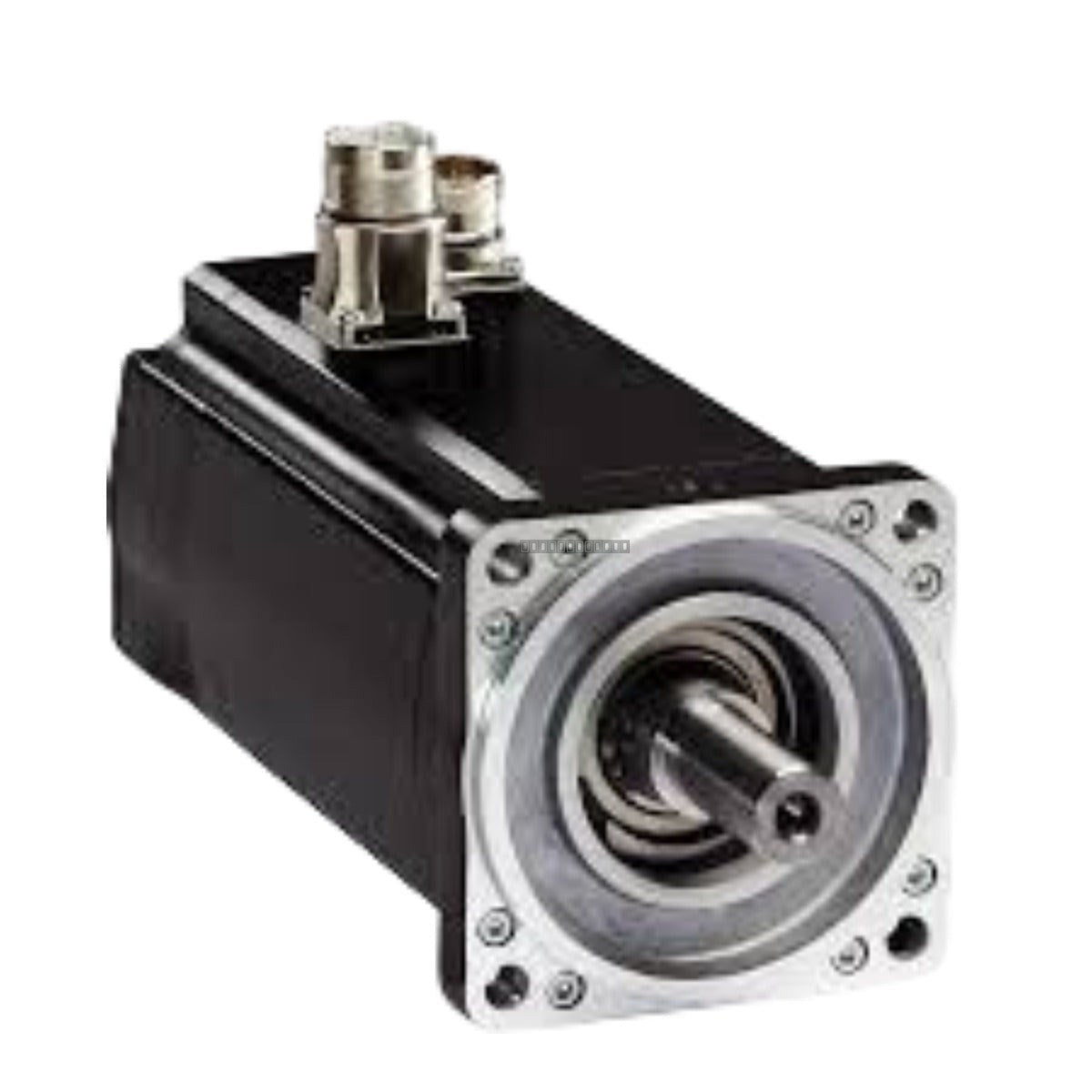

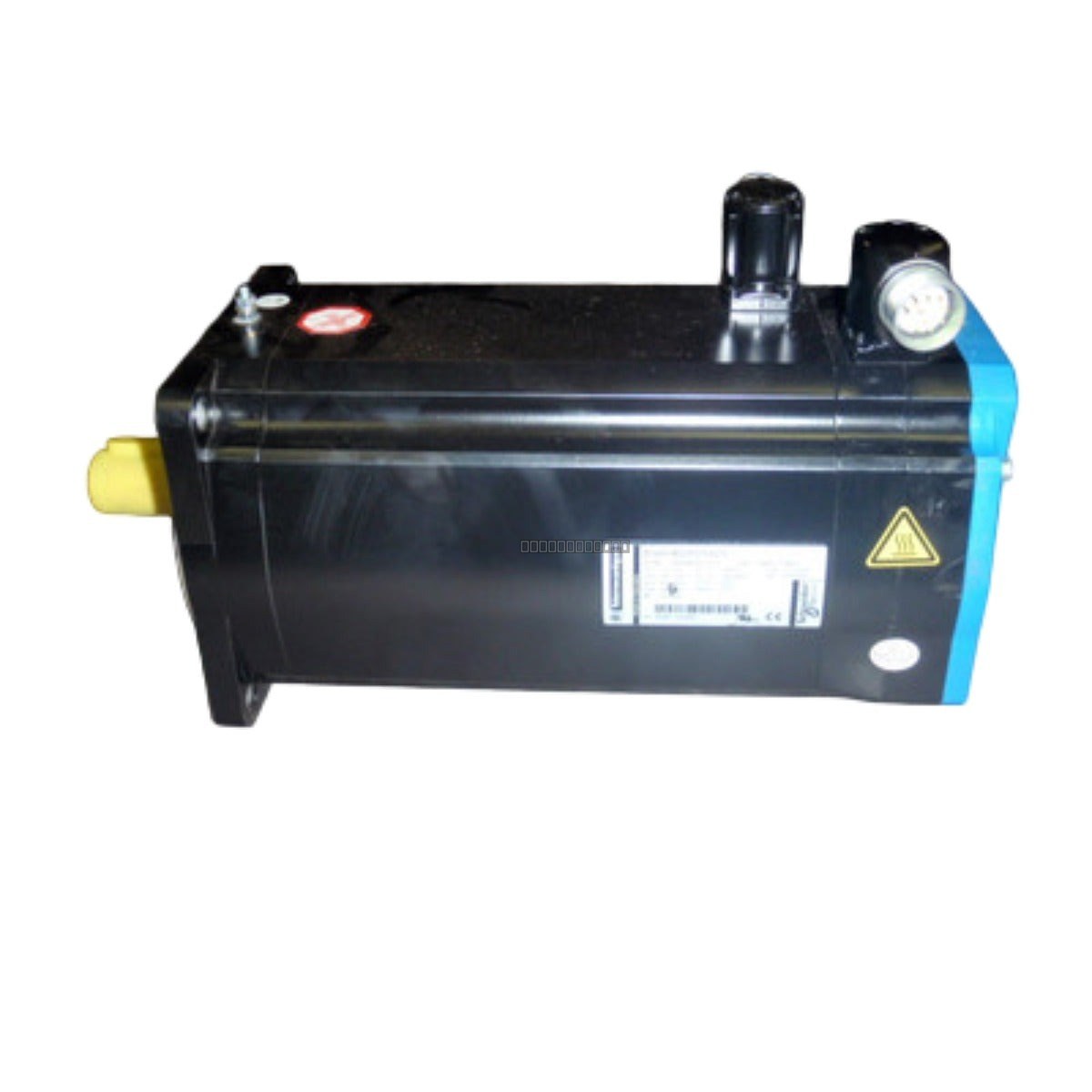

شنايدر إلكتريك محرك سيرفو ليكسيوم BSH1402P21A2A بقوة 14.9 نيوتن متر

Schneider Electric BSH1402P21A2A محرك سيرفو تيار متردد Lexium بقوة 14.9 نيوتن متر و4000 دورة في الدقيقة

التوفر: 7 متوفر في المخزون

الوصفالمحرك Schneider Electric BSH1402P21A2A هو محرك مؤازر تزامني عالي الأداء يعمل بالتيار المتردد ثلاثي الأطوار من سلسلة Lexium. صُمم هذا...

رمز المنتج: BSH1402P21A2A

Manufacturer: Schneider Electric
Product No.: BSH1402P21A2A
Product Type: محرك سيرفو تيار متردد
Product Origin: France
Payment:T/T, Western Union
Weight: 16600g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

الوصف

المحرك Schneider Electric BSH1402P21A2A هو محرك مؤازر تزامني عالي الأداء يعمل بالتيار المتردد ثلاثي الأطوار من سلسلة Lexium. صُمم هذا المحرك للتحكم الدقيق في الحركة، ويوفر عزم دوران مستمر يبلغ 14.9 نيوتن متر ويدعم سرعة ميكانيكية قصوى تبلغ 4000 دورة في الدقيقة. إنه مصمم للتطبيقات الصناعية الصعبة التي تتطلب تسارعًا سريعًا وتنظيمًا دقيقًا للسرعة، مثل آلات التعبئة والتغليف والروبوتات وأنظمة مناولة المواد.

يتميز هذا الطراز بشفة IEC قياسية مقاس 140 مم وعمود أملس مقاس 24 مم. إنه مزود بمشفر مطلق أحادي الدوران SinCos Hiperface (131,072 نقطة لكل دورة)، والذي يوفر تغذية راجعة للموضع عالية الدقة ويلغي الحاجة إلى إجراءات التعيين عند بدء التشغيل. لا تتضمن هذه الوحدة فرامل تثبيت مدمجة.

الميزات

عزم دوران مستمر يبلغ 14.9 نيوتن متر مع سرعة قصوى تبلغ 4000 دورة في الدقيقة
حجم إطار IEC مقاس 140 مم مع عمود أملس (غير مستدق) مقاس 24 مم
مشفر مطلق أحادي الدوران SinCos Hiperface لتغذية راجعة عالية الدقة
تصنيف حماية IP65 (IP67 اختياري مع إغلاق مناسب)
عزم قصور ذاتي منخفض للدوار (12.68 كجم سم²) لأداء ديناميكي عالٍ
موصلات M23 بزاوية قابلة للدوران لتوجيه مرن للكابلات

التطبيقات

التعبئة والتغليف: آلات التشكيل والتعبئة والختم متعددة المحاور، والتغليف، والفرز عالي السرعة
مناولة المواد: المركبات الموجهة آليًا (AGVs)، والناقلات، وأنظمة التخزين الآلية
الطباعة والتحويل: التحكم المستمر في الشد والقطع الدقيق
البلاستيك والمطاط: القولبة بالحقن وسحابات البثق
النسيج: آلات الشد والنسج والغزل

المواصفات الفنية

الطراز	BSH1402P21A2A
عزم دوران مستمر	14.9 نيوتن متر
السرعة القصوى	4000 دورة في الدقيقة
تيار توقف مستمر	13.2 أمبير
عزم دوران توقف ذروي	28.71 نيوتن متر
التيار الدائم الأقصى	44.1 أمبير
ثابت عزم الدوران	1.47 نيوتن متر/أمبير (عند 120 درجة مئوية)
ثابت قوة محركة خلفية	101 فولت/ألف دورة في الدقيقة (عند 120 درجة مئوية)
عزم قصور ذاتي للدوار	12.68 كجم سم²
مقاومة الجزء الثابت	0.6 أوم (عند 20 درجة مئوية)
جهد الإمداد	حتى 480 فولت (ثلاثي الأطوار)
نوع المشفر	أحادي الدوران SinCos Hiperface
الوزن	16.6 كجم

إرشادات التركيب

التركيب: تأكد من تركيب شفة المحرك على سطح معدني مستوٍ ونظيف لتسهيل تبديد الحرارة بشكل صحيح.
المحاذاة: لا تقم بالطرق أو دفع وصلات الربط على العمود الأملس، حيث قد يؤدي ذلك إلى إتلاف المحامل الداخلية.
البيئة: على الرغم من أن المحرك حاصل على تصنيف IP65، تأكد من الإغلاق المناسب إذا كان يعمل في بيئات تحتوي على سوائل متناثرة. بالنسبة للتركيب الرأسي ذي العمود المتجه للأعلى، ينخفض تصنيف الحماية إلى IP50.
الكهرباء: قم دائمًا بإيقاف تشغيل نظام القيادة قبل توصيل أو فصل كابلات الطاقة والتغذية الراجعة M23.
توجيه الكابلات: استخدم الموصلات الزاوية القابلة للدوران لتقليل إجهاد الكابلات وضمان نصف قطر الانحناء المناسب.

الأسئلة الشائعة

ما هو BSH1402P21A2A؟

Schneider BSH1402P21A2A هو محرك مؤازر متزامن عالي الأداء يعمل بالتيار المتردد، بقوة 14.9 نيوتن متر من سلسلة Lexium، مصمم للتحكم الدقيق في الحركة.

هل يشمل هذا المحرك فرامل تثبيت؟

لا، يشير تكوين رقم الجزء إلى أن هذه الوحدة مزودة بدون فرامل تثبيت مدمجة.

ما هو تصنيف IP لهذا الطراز؟

يتميز هذا الطراز بتصنيف IP65، مما يوفر حماية ضد الغبار ونفاثات الماء. لاحظ أن التركيب الرأسي للعمود المتجه للأعلى يقلل هذا التصنيف إلى IP50.

مع أي سلسلة محركات تم تصميم هذا المحرك للعمل؟

تم تصميم هذا المحرك للعمل مع محركات Schneider Electric Lexium المؤازرة (على سبيل المثال، Lexium 05 والطرازات المتوافقة).
