الوصف

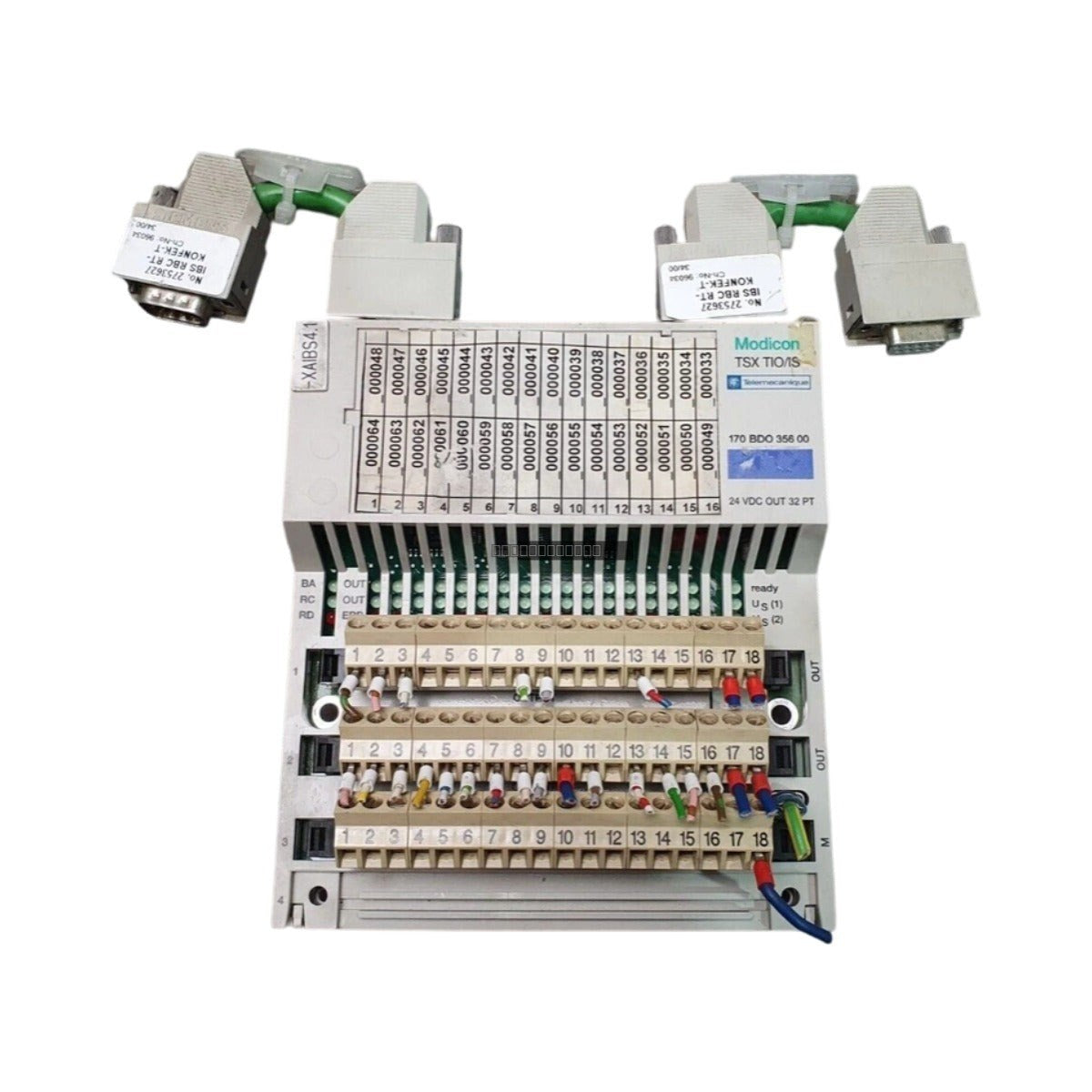

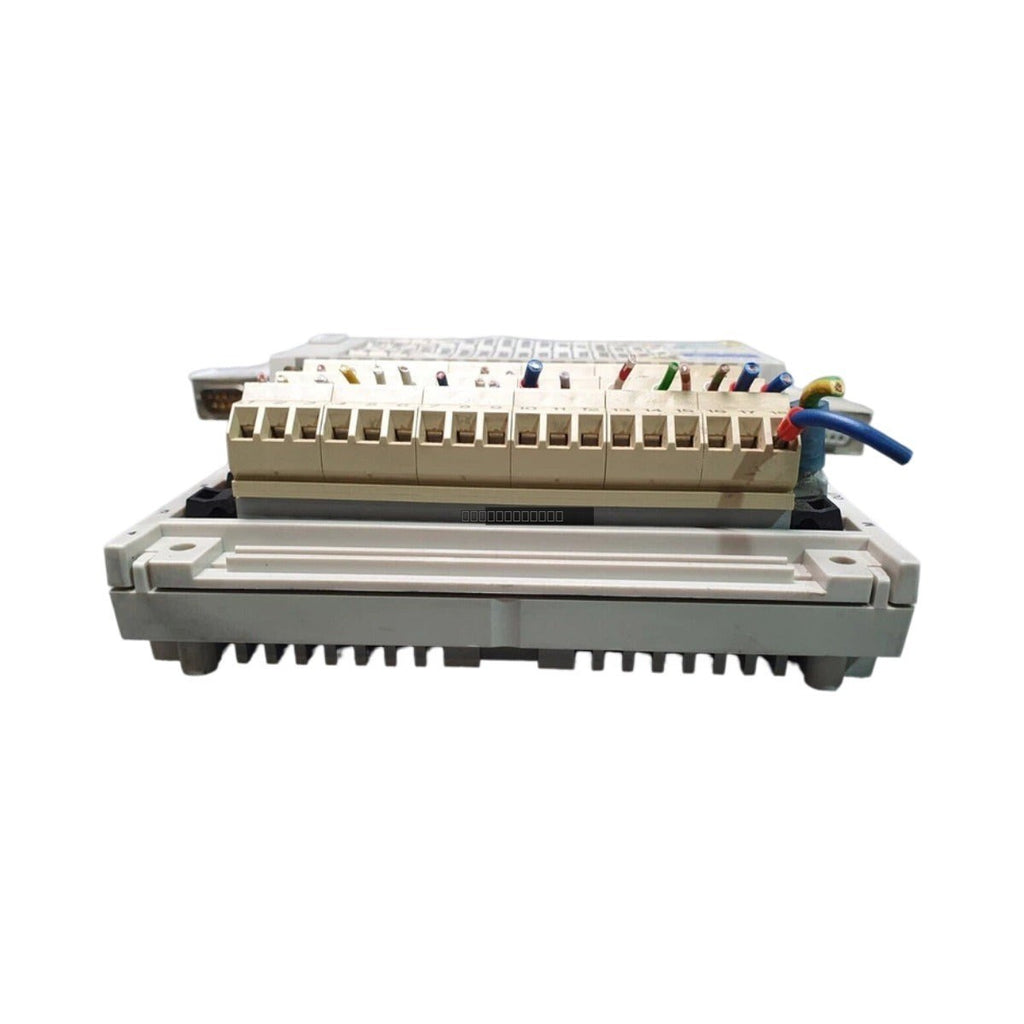

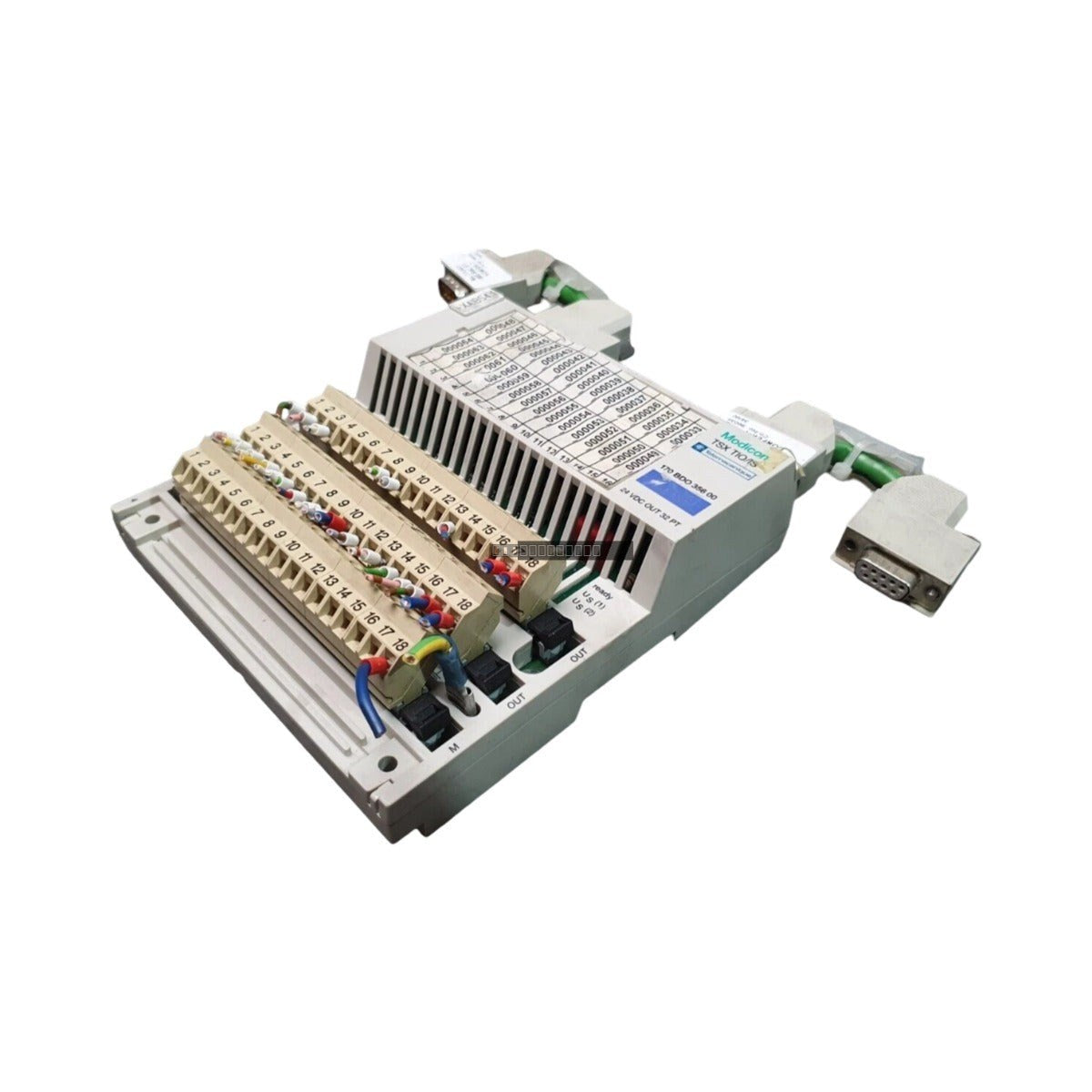

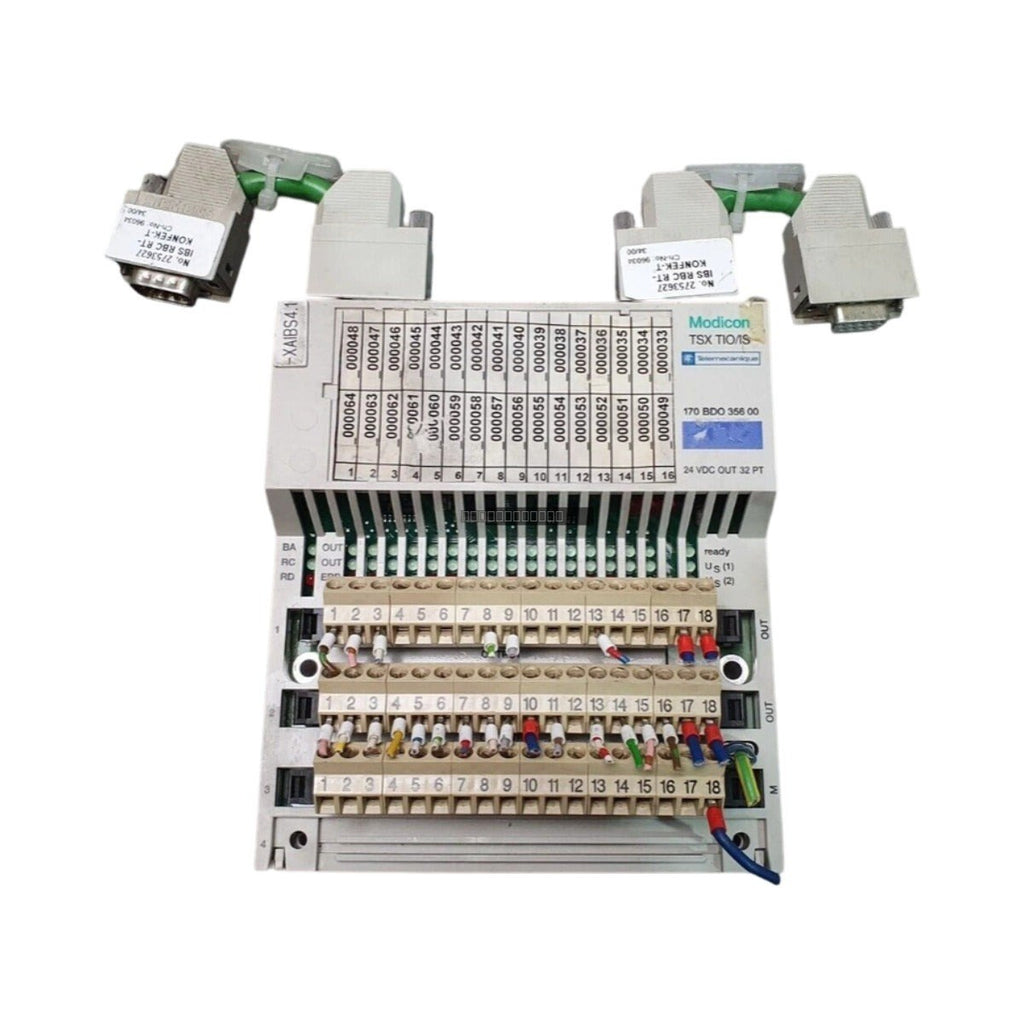

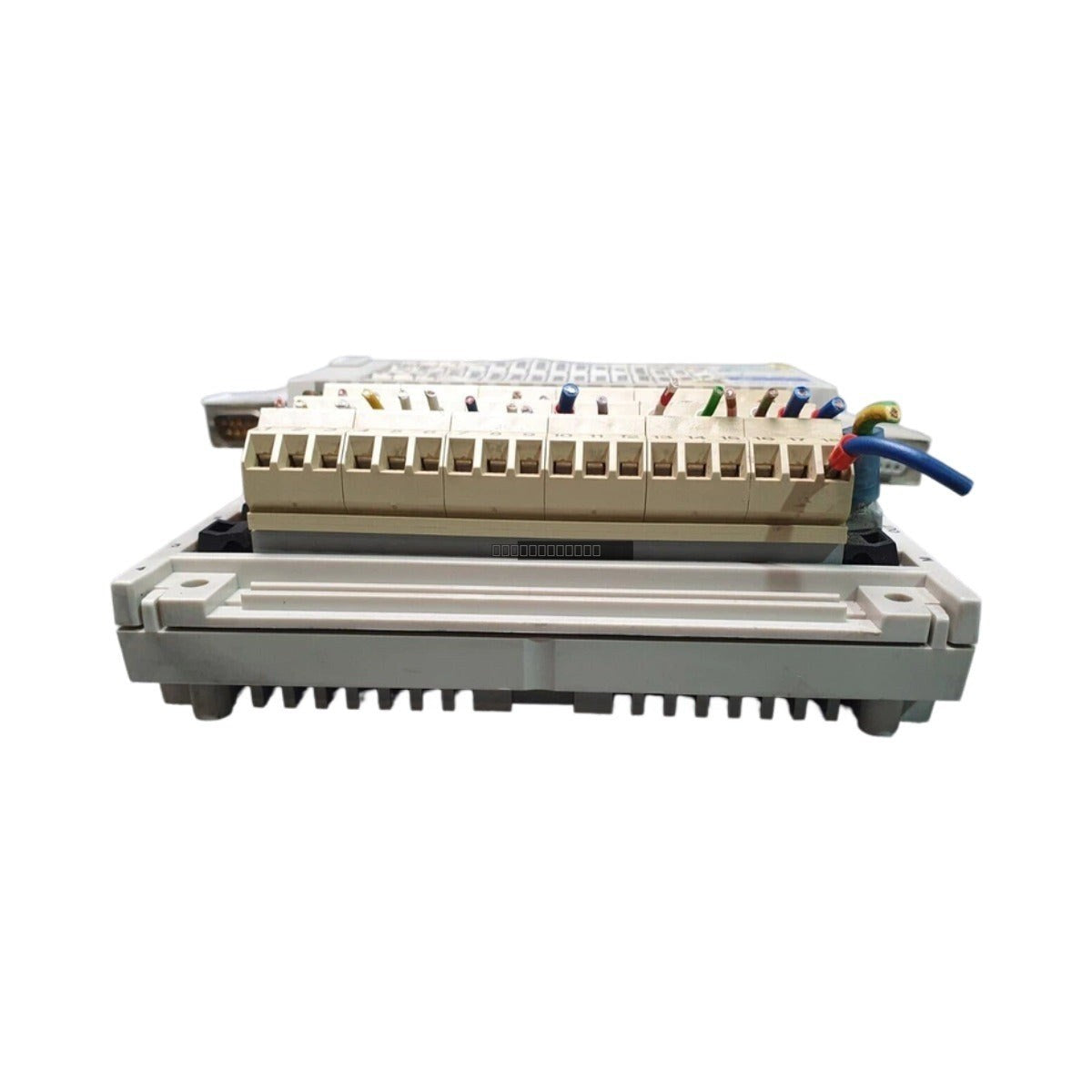

وحدة شنايدر إلكتريك ASB351001 (AS-B351-001) هي وحدة خرج منفصلة عالية الكثافة مصممة لعائلة Modicon للتشغيل الآلي. توفر هذه الوحدة 32 قناة إخراج منفصلة ذات مصدر صلب ومعزول، مصممة لتبديل الأحمال الكهربائية بجهد 24 فولت تيار مستمر بناءً على الأوامر الصادرة من معالج النظام. تُستخدم على نطاق واسع في البيئات الصناعية الصعبة، بما في ذلك تكرير النفط وتوليد الطاقة والتعدين، لإدارة مرحلات الإشارة ومصابيح المؤشرات والصمامات الهوائية. تتميز الوحدة بحماية متكاملة من الدوائر القصيرة وعزل كهروضوئي لحماية منطق اللوحة الخلفية من ارتفاعات الجهد والضوضاء الكهربائية على جانب المجال.
الميزات
- تكوين خرج منفصل بـ 32 قناة
- نوع خرج Sourcing لأحمال 24 فولت تيار مستمر
- عزل كهروضوئي مدمج (1500 فولت تيار متردد بين القناة والناقل)
- حماية مدمجة من الدائرة القصيرة لتعزيز الموثوقية
- استهلاك منخفض للطاقة من اللوحة الخلفية (1.5 واط)
- مصممة لتطبيقات الأسلاك عالية الكثافة
التطبيقات
هذه الوحدة مناسبة لمختلف مهام الأتمتة الصناعية التي تتطلب تحكمًا موثوقًا في الإشارة المنفصلة، مثل:
- أتمتة مجمعات الصمامات الهوائية
- قيادة لوحات مؤشرات الحالة وأجهزة إنذار التنبيه
- الربط مع المرحلات والموصلات الصناعية
- حلقات التحكم في العمليات في الصناعات الثقيلة والتصنيع
المواصفات الفنية
| النموذج | ASB351001 (AS-B351-001) |
| العلامة التجارية | Schneider Electric |
| السلسلة | Modicon |
| قنوات الإخراج | 32 |
| نوع الإخراج | Sourcing |
| الجهد الاسمي | 24 فولت تيار مستمر |
| الحد الأقصى للتيار لكل قناة | 0.5 أمبير |
| الحد الأقصى لتيار الوحدة الإجمالي | 16.0 أمبير |
| العزل | 1500 فولت تيار متردد (بين القناة والناقل) |
| استهلاك الطاقة من اللوحة الخلفية | 1.5 واط |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| درجة حرارة التخزين | -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | 5 إلى 95 بالمائة (غير متكثفة) |
إرشادات التركيب
- تأكد من فصل طاقة النظام قبل تركيب الوحدة أو إزالتها من الرف.
- تحقق من أن الوحدة مثبتة بشكل صحيح في فتحة الهيكل لضمان الاتصال الصحيح باللوحة الخلفية.
- استخدم كابلات محمية للتوصيلات الميدانية لتقليل تداخل EMI/RFI في البيئات عالية الضوضاء.
- حافظ على خلوص تهوية كافٍ حول الوحدة لمنع تراكم الحرارة.
- التزم بإجراءات التعامل القياسية مع التفريغ الكهروستاتيكي (ESD) عند لمس دوائر الوحدة.
- تأكد من توصيل مصدر الطاقة الخارجي بجهد 24 فولت تيار مستمر لمخرجات المجال بشكل صحيح بأطراف الوحدة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة ASB351001؟
وحدة ASB351001 هي وحدة خرج منفصلة بـ 32 قناة تقوم بتبديل أحمال 24 فولت تيار مستمر، مما يسمح لوحدة تحكم Modicon بتشغيل الأجهزة الخارجية مثل المرحلات والصمامات.
هل تتطلب هذه الوحدة طاقة خارجية؟
نعم، بينما تسحب الوحدة طاقة ضئيلة من اللوحة الخلفية للمنطق الداخلي، تتطلب قنوات الإخراج مصدر طاقة خارجي بجهد 24 فولت تيار مستمر لتشغيل أحمال المجال.
هل هذه الوحدة مناسبة للبيئات عالية الاهتزاز؟
تم تصميم الوحدة للبنية التحتية الصناعية القياسية؛ ومع ذلك، تأكد من تثبيتها بإحكام في حاوية مصنفة لمقاومة الاهتزاز للحفاظ على الموثوقية على المدى الطويل.
