الوصف

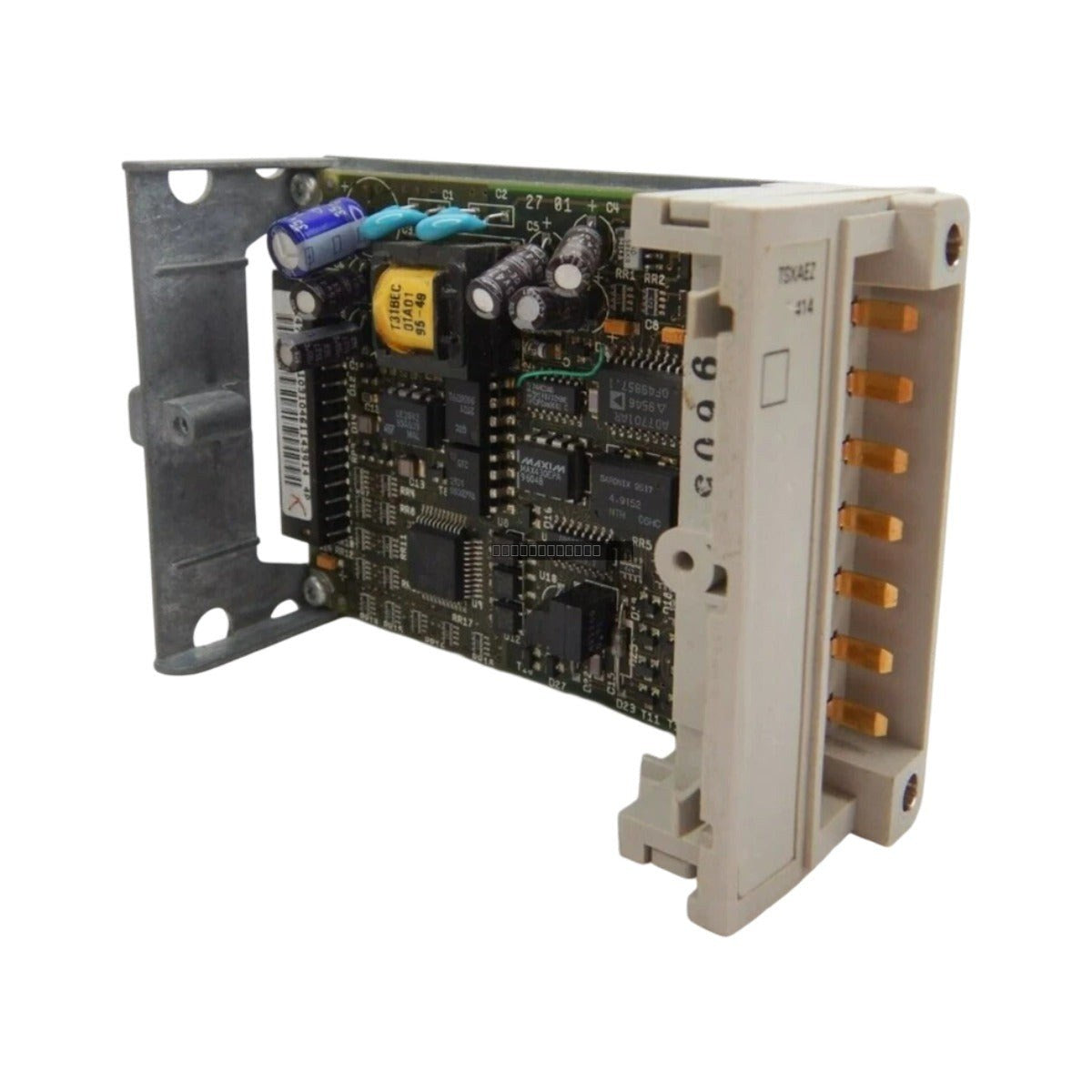

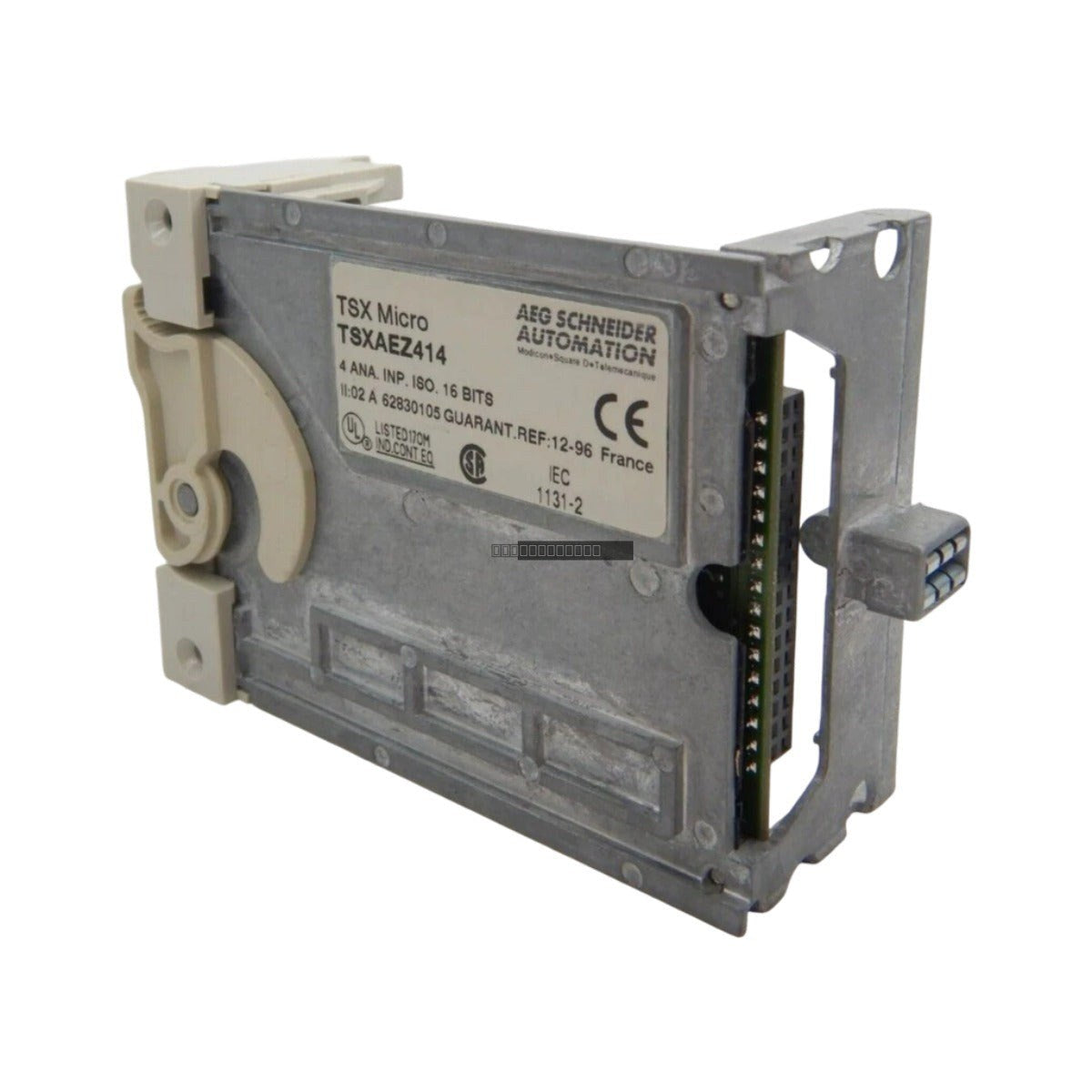

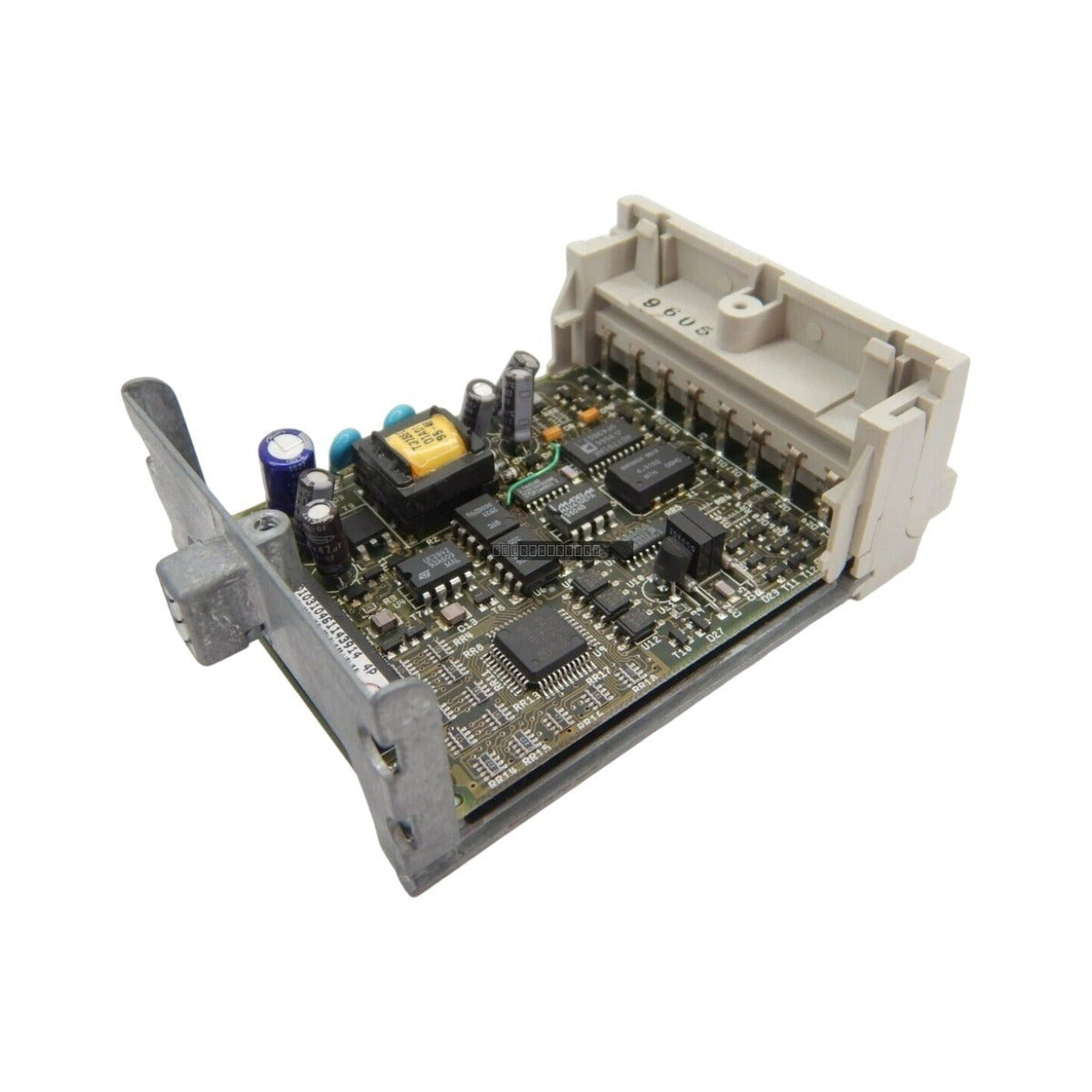

وحدة شنايدر إلكتريك TSXAEZ414 هي وحدة إدخال تناظري عالية الدقة مصممة لمنصة أتمتة Modicon TSX Micro. تتميز هذه الوحدة بـ 4 قنوات تفاضلية وتستخدم بنية تحويل تناظري إلى رقمي 16 بت لتوفير معالجة موثوقة للإشارة في التطبيقات الصناعية الصعبة. وهي مصممة للحفاظ على دقة قياس عالية مع تقليل الضوضاء وتباين الإشارة، مما يجعلها مناسبة لبيئات التحكم في العمليات الحرجة بما في ذلك معالجة المياه، وتوليد الطاقة، والتصنيع الكيميائي.
الميزات
- 4 قنوات إدخال تناظرية تفاضلية عالية المستوى.
- دقة 16 بت للحصول على بيانات دقيقة.
- عزل كهربائي قوي بقوة 500 فولت تيار متردد بين أجهزة القياس الميدانية ومنطق اللوحة الخلفية.
- مقاومة دخل منخفضة تبلغ 10 أوم لدعم سلامة الإشارة عبر مسافات الكابلات الطويلة.
- استقرار حراري مُحسّن مع معاملات انجراف منخفضة لكل من حلقات الجهد والتيار.
التطبيقات
يُقصد باستخدام TSXAEZ414 في أنظمة الأتمتة الصناعية التي تتطلب مراقبة دقيقة للإشارات التناظرية. تشمل التطبيقات الشائعة مراقبة الحلقة، وتتبع متغيرات العملية في المعالجة الكيميائية، والتحكم المنفصل في عمليات التعدين، وتكامل الأجهزة العامة ضمن نظام Modicon TSX Micro.
المواصفات الفنية
| النموذج | TSXAEZ414 |
| العلامة التجارية | شنايدر إلكتريك |
| نطاق المنتج | موديكون TSX مايكرو |
| نوع الوحدة | وحدة إدخال تناظرية |
| القنوات | 4 مستوى عالٍ |
| الدقة | 16 بت |
| فترة الاستحواذ | 520 مللي ثانية |
| مقاومة الإدخال | 10 أوم |
| جهد العزل | 500 فولت تيار متردد |
| استهلاك التيار | 85 مللي أمبير عند 5 فولت تيار مستمر |
| درجة حرارة التشغيل | 0 إلى 60 درجة مئوية |
| درجة حرارة التخزين | -25 إلى 70 درجة مئوية |
إرشادات التثبيت
- تأكد من إيقاف تشغيل رف PLC قبل إدخال الوحدة أو إزالتها لمنع التلف الكهربائي.
- قم بتركيب الوحدة في بيئة نظيفة وجافة مع تهوية كافية للحفاظ على درجات حرارة التشغيل بين 0 و 60 درجة مئوية.
- استخدم كابلات زوجية مجدولة ومحمية للمدخلات التناظرية لتقليل تداخل EMI/RFI.
- تأكد من التأريض الصحيح لهيكل الوحدة بالأرض المشتركة للنظام للحفاظ على سلامة حاجز العزل.
- تحقق من أن الأسلاك الميدانية موصلة بإحكام لمنع فقدان الإشارة المتقطع أو تقلبات مقاومة الحلقة.
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة TSXAEZ414؟
وحدة TSXAEZ414 هي وحدة إدخال تناظرية لسلسلة شنايدر موديكون TSX مايكرو، تستخدم لتحويل الإشارات التناظرية عالية المستوى إلى بيانات رقمية 16 بت لمعالجتها بواسطة PLC.
ما هو وقت دورة الاستحواذ لهذه الوحدة؟
تتميز الوحدة بدورة استحواذ ثابتة تبلغ 520 مللي ثانية، والتي توازن بين ترشيح الإشارة ومعدل تحديث البيانات المطلوب للتحكم في العملية.
هل توفر هذه الوحدة عزلاً كهربائيًا؟
نعم، تتضمن الوحدة حاجز عزل بقوة 500 فولت تيار متردد يحمي منطق اللوحة الخلفية الداخلي من ارتفاعات الجهد أو حلقات التأريض على جانب المجال.
