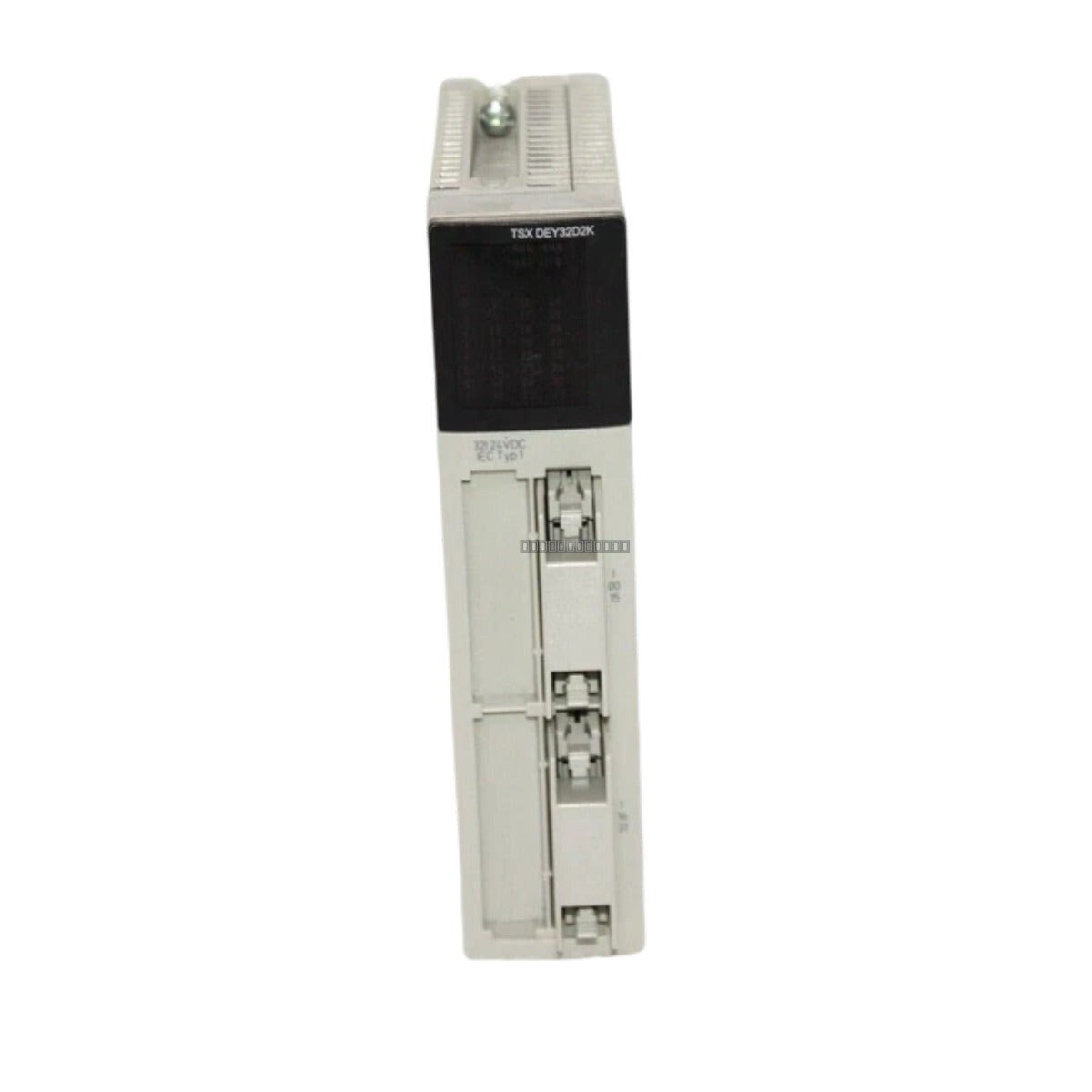

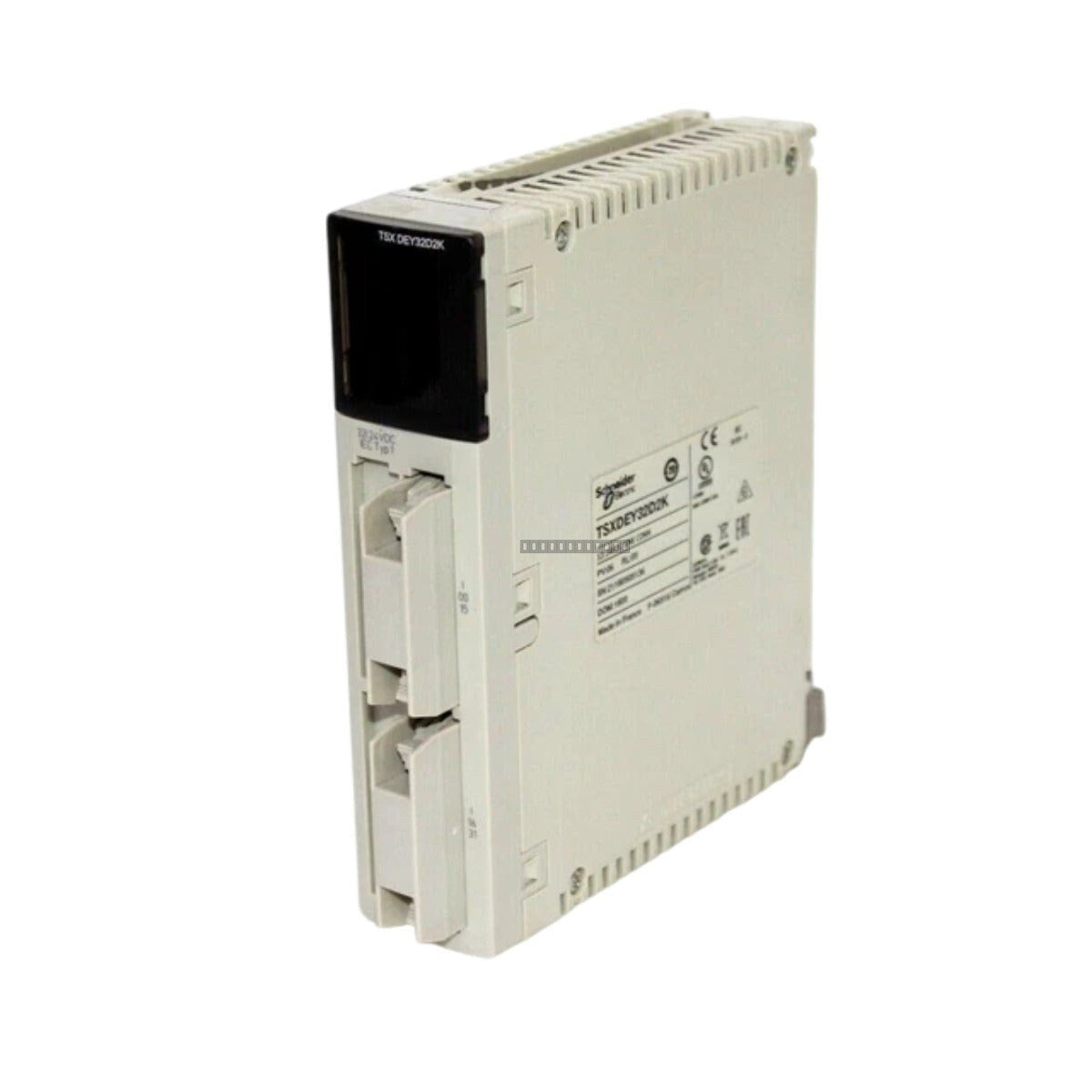

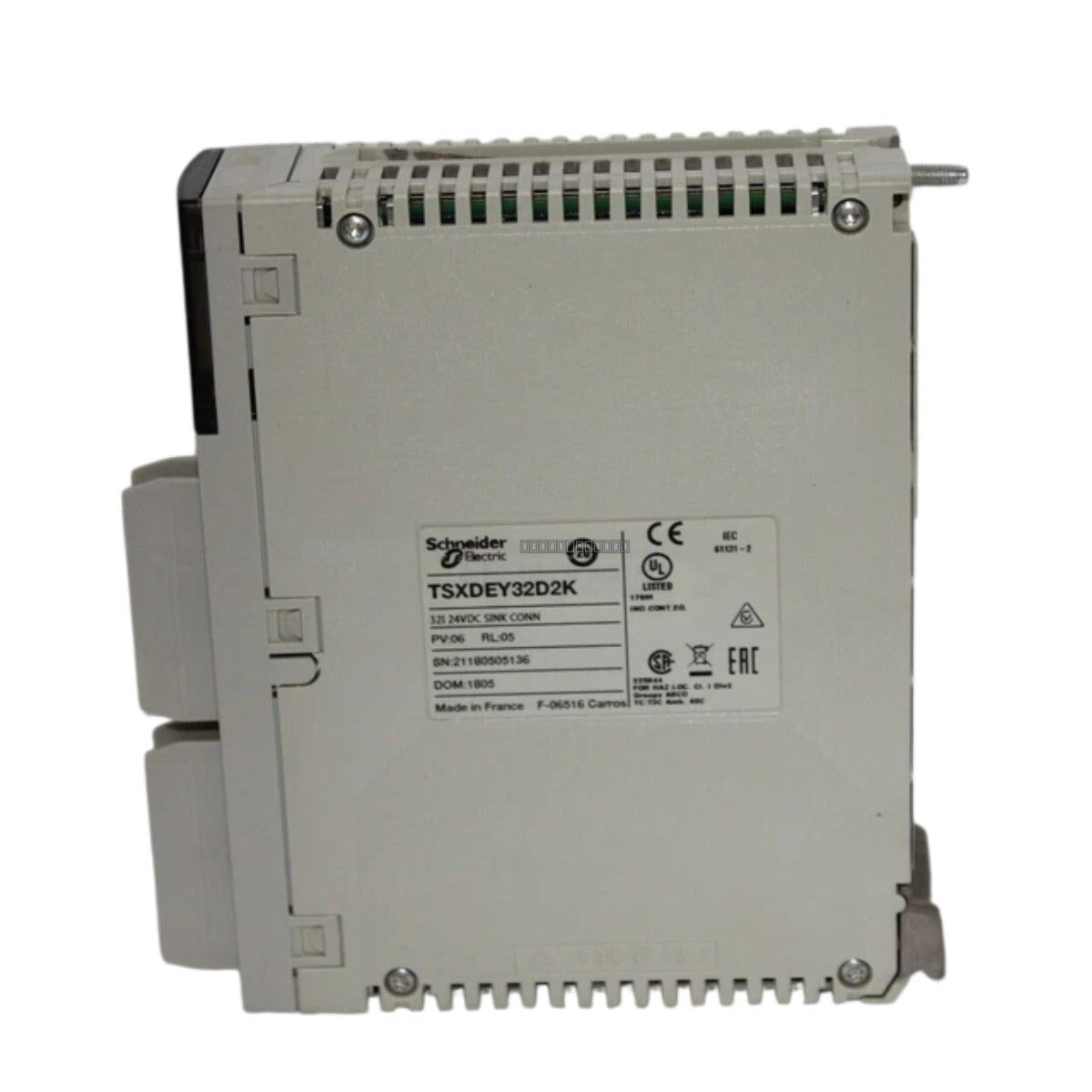

وحدة Schneider TSXDEY32D2K هي وحدة إدخال منفصلة عالية الكثافة مصممة لمنصة Modicon Premium PLC. توفر 32 مدخلاً معزولًا لمصرف تيار، وهي مصممة خصيصًا للتوصيل مع مستشعرات التقارب ثنائية أو ثلاثية الأسلاك في بيئات الأتمتة الصناعية الصعبة. توفر هذه الوحدة معالجة إشارة موثوقة مع عزل كهربائي قوي وأوقات استجابة سريعة.
الميزات
- 32 قناة إدخال منفصلة معزولة.
- متوافقة مع المنطق الإيجابي القياسي 24 فولت تيار مستمر.
- مصممة للتكامل مع مستشعرات التقارب ثنائية أو ثلاثية الأسلاك.
- مقاومة إدخال عالية لسلامة الإشارة.
- واجهة موصل HE-10 قياسية للأسلاك الفعالة.
- تصميم منخفض استهلاك الطاقة مناسب لتكوينات الرفوف عالية الكثافة.
التطبيقات
تُستخدم هذه الوحدة عادةً في أنظمة التحكم في التصنيع والعمليات حيث تتطلب الحصول على إشارة رقمية عالية الكثافة، مثل التحكم في الناقلات، ومراقبة خط التجميع، وتشابكات سلامة الآلات داخل نظام Modicon Premium.
المواصفات الفنية
| رقم الموديل | TSXDEY32D2K |
| المنصة | Modicon Premium PLC |
| عدد المدخلات | 32 مصرف تيار معزول |
| جهد الإدخال | 24 فولت تيار مستمر موجب |
| مصدر طاقة المستشعر | 19 إلى 30 فولت تيار مستمر |
| تيار الإدخال | 3.5 مللي أمبير |
| مقاومة الإدخال | 6300 أوم في الحالة 1 |
| عتبة الجهد (الحالة 1) | >= 11 فولت |
| عتبة الجهد (الحالة 0) | <= 5 فولت |
| وقت الاستجابة | <= 7 مللي ثانية |
| العزل الكهربائي | > 10 ميجا أوم عند 500 فولت تيار مستمر |
| تبديد الطاقة | 1 واط + 0.1 واط لكل قناة نشطة |
| استهلاك التيار | 135 مللي أمبير عند 5 فولت تيار مستمر / 160 مللي أمبير عند 24 فولت تيار مستمر |
| نوع الاتصال | موصل HE-10 |
| درجة حرارة التشغيل | 0 درجة مئوية إلى +60 درجة مئوية |
إرشادات التثبيت
- تأكد من إيقاف تشغيل رف PLC قبل إدخال الوحدة أو إزالتها لمنع التلف الكهربائي.
- استخدم كابلات محمية لإشارات الإدخال لتقليل التداخل الكهرومغناطيسي (EMI) في البيئات الصناعية عالية الضوضاء.
- تحقق من أن مصدر طاقة المستشعر ضمن نطاق 19-30 فولت تيار مستمر قبل توصيل الأجهزة الميدانية.
- تأكد من التأريض الصحيح لرف Modicon Premium للحفاظ على سلامة العزل الكهربائي.
- امسك الوحدة من الغلاف لتجنب تلف التفريغ الكهروستاتيكي (ESD) للدائرة الداخلية.
الأسئلة الشائعة
ما نوع المستشعرات التي يمكن استخدامها مع TSXDEY32D2K؟
صُممت هذه الوحدة للاستخدام مع مستشعرات التقارب ثنائية أو ثلاثية الأسلاك التي تعمل بمنطق إيجابي 24 فولت تيار مستمر.
ما هي واجهة الاتصال لهذه الوحدة؟
تستخدم الوحدة موصل HE-10 قياسيًا لأسلاك المجال، مما يسهل التوصيلات السريعة والموثوقة للكتل الطرفية أو لوحات التوزيع.
