Siemens 6ES7431-0HH00-0AB0 S7-400 Analog Input Module

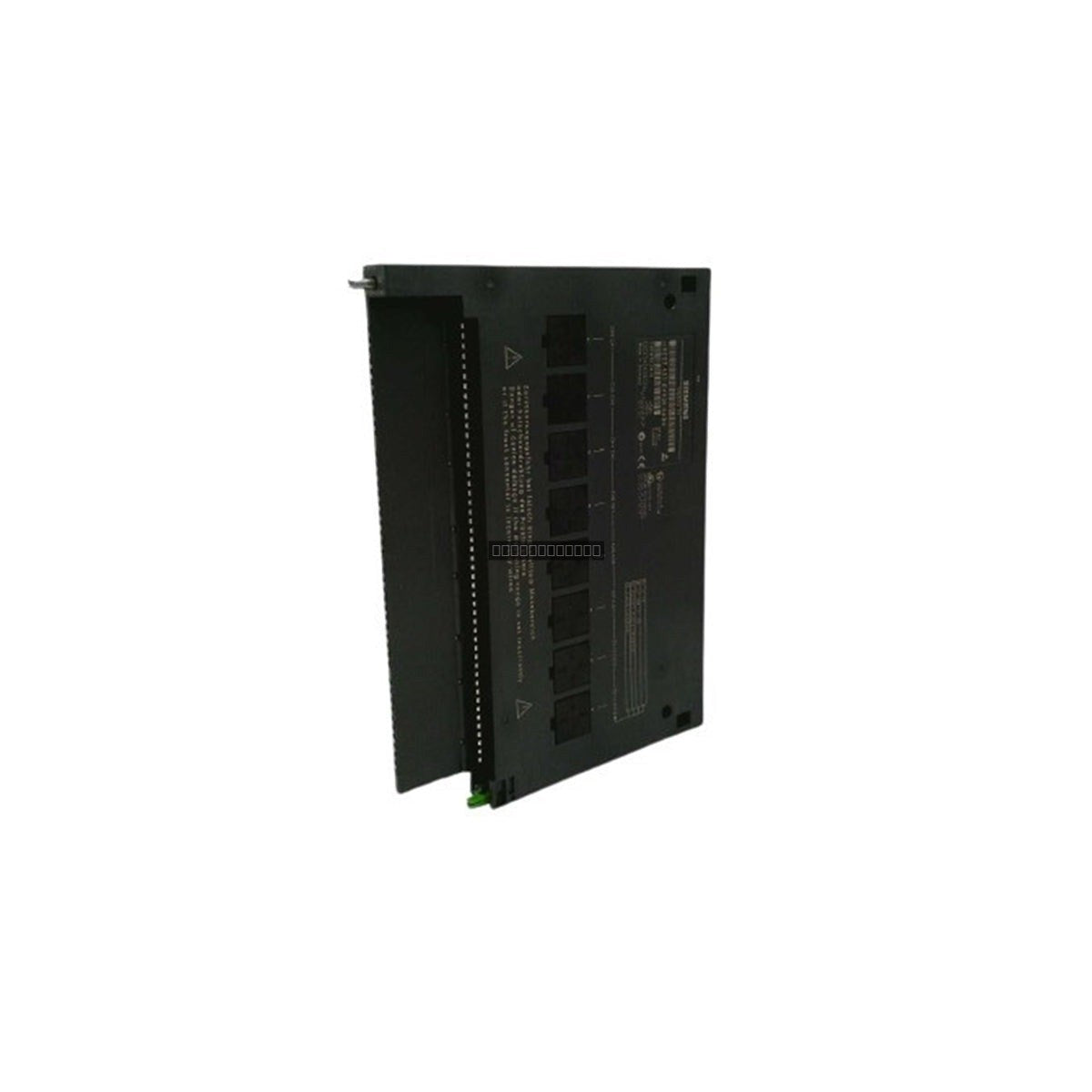

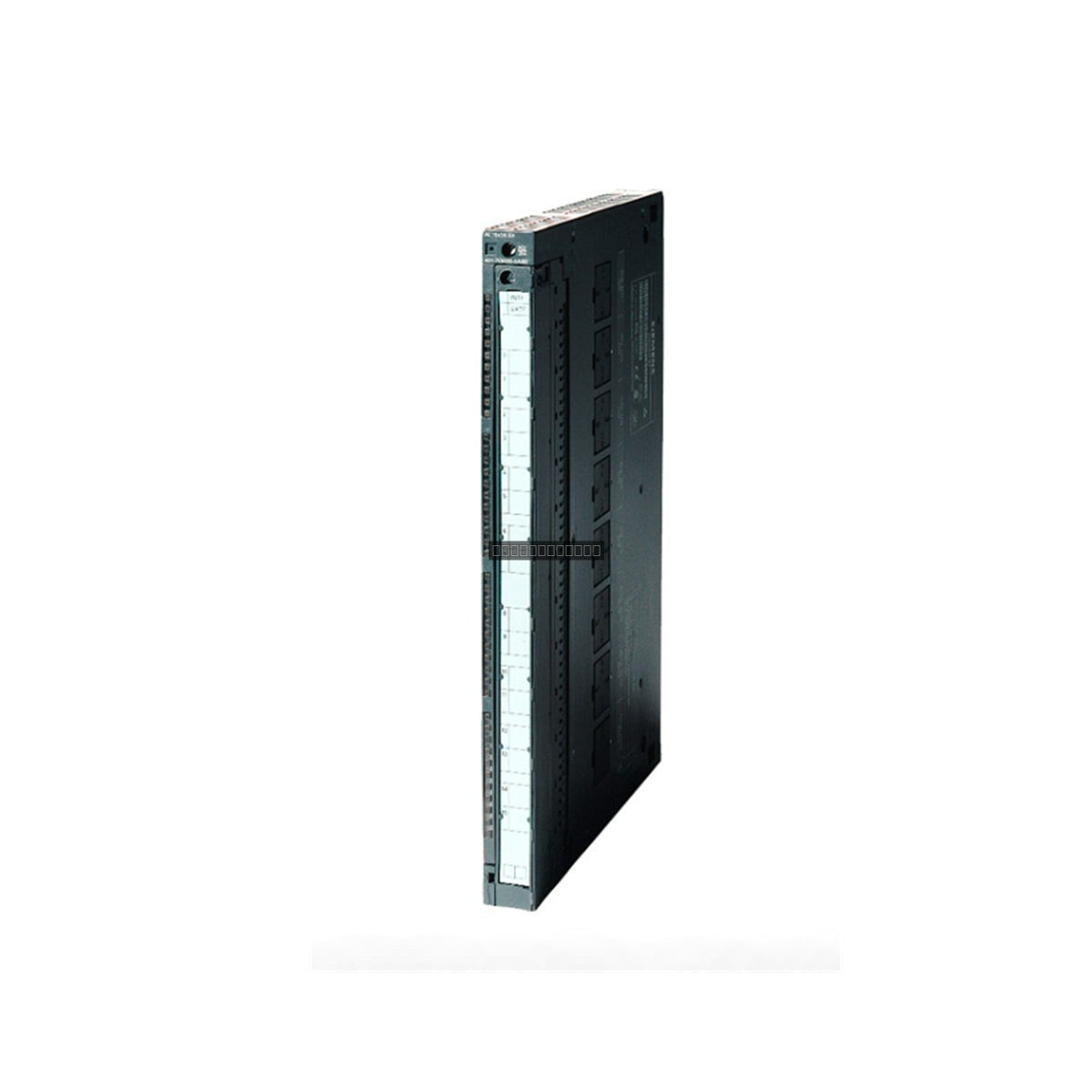

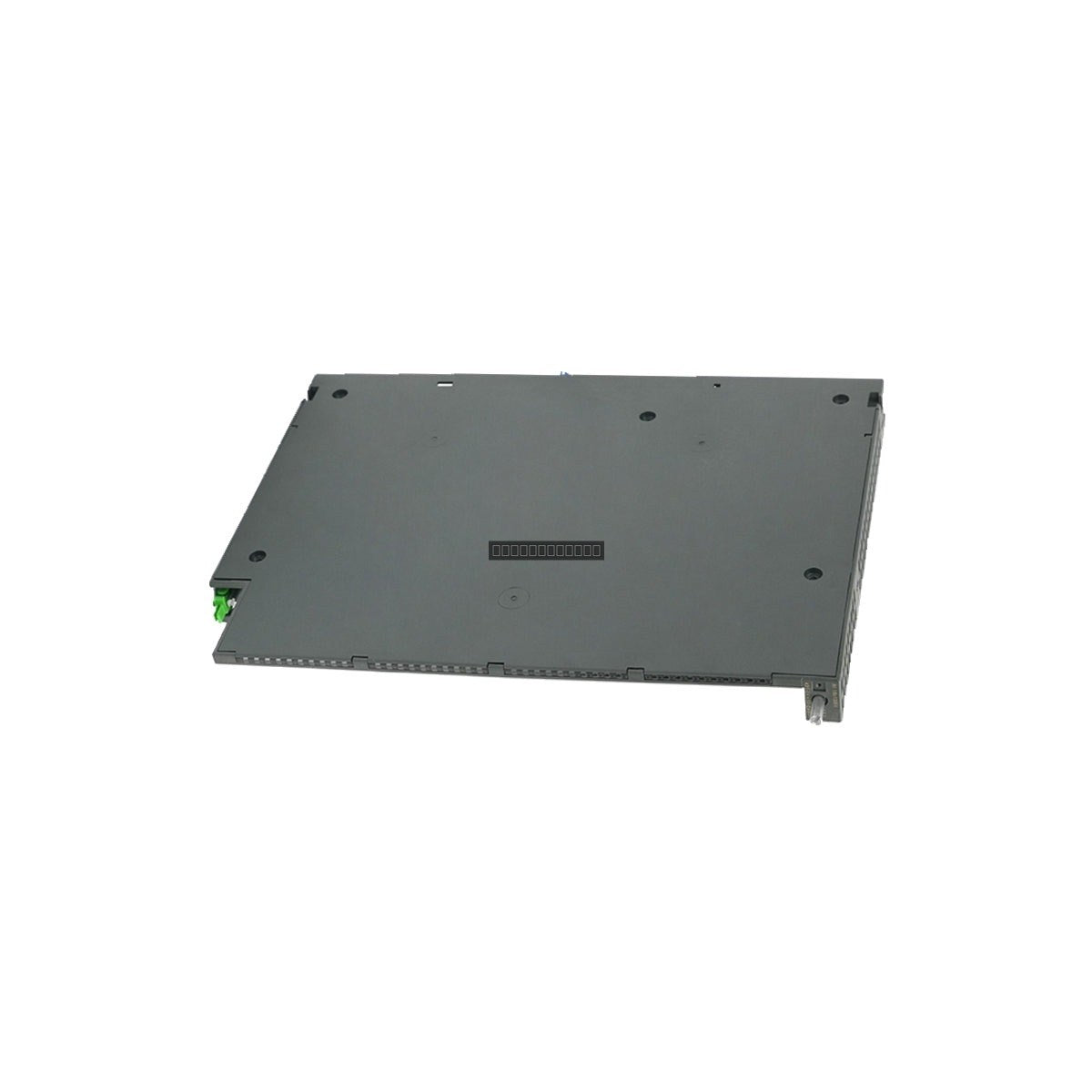

Siemens 6ES7431-0HH00-0AB0 SIMATIC S7-400 Analog Input Module

التوفر: 5 متوفر في المخزون

The Siemens 6ES7431-0HH00-0AB0 is a high-performance analog input module designed for the SIMATIC S7-400 programmable logic controller system. As part...

رمز المنتج: 6ES7431-0HH00-0AB0

Manufacturer: Siemens
Product No.: 6ES7431-0HH00-0AB0
Product Type: Analog Input Module
Product Origin: Germany
Payment:T/T, Western Union
Weight: 650g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

The Siemens 6ES7431-0HH00-0AB0 is a high-performance analog input module designed for the SIMATIC S7-400 programmable logic controller system. As part of the SM 431 series, this module provides 16 non-isolated analog inputs, enabling precise data acquisition for complex industrial control loops. It features a 13-bit resolution and supports versatile signal ranges, including +/-10V and 4-20mA, making it suitable for a wide array of process instrumentation.

Features

16-channel analog input capacity for SIMATIC S7-400 racks.
Resolution of 13 bits for high-accuracy signal conversion.
Supports voltage (+/-10V) and current (4-20mA, +/-20mA) measurement modes.
Integrated transducer supply with short-circuit protection (60mA per channel pair).
20ms conversion time for rapid process data updates.
Parameterizable diagnostic functions and interrupt capabilities for enhanced system fault detection.

Applications

Oil and Gas: Centralized monitoring of pressure, flow, and temperature at pipeline stations and refineries.
Power Generation: Auxiliary control and monitoring within power plants and electrical substations.
Steel and Metallurgy: Sensor data acquisition for blast furnaces and continuous rolling machinery.
Chemical Processing: Precision monitoring of process parameters in distillation towers and reaction vessels.

Technical Specifications

Model Number	6ES7431-0HH00-0AB0
System Compatibility	SIMATIC S7-400
Input Channels	16 (Non-isolated)
Resolution	13-bit
Conversion Time	20ms
Rated Supply Voltage (DC)	24V
Current Consumption (Backplane)	100mA (5V DC)
Current Consumption (Load L+)	400mA (Max)
Power Loss (Typ)	2W
Isolation Testing	500V AC / 707V DC

Installation Guidelines

Ensure the S7-400 rack is powered down before inserting or removing the module to prevent electrical damage.
Verify that the 24V DC load voltage (L+) is correctly wired to the module terminals for proper transmitter excitation.
Use shielded twisted-pair cabling for analog signals to minimize EMI/RFI interference in industrial environments.
Maintain proper grounding of the signal cable shields at the module end or common ground point as per the S7-400 installation manual.
Ensure adequate ventilation in the cabinet to dissipate the 2W typical power loss.

FAQs

Is this module compatible with all S7-400 CPUs?

The 6ES7431-0HH00-0AB0 is designed for the standard S7-400 backplane bus. Please verify your specific CPU firmware and hardware revision compatibility in the Siemens STEP 7 configuration software.

Does this module provide isolation between channels?

No, this is a non-isolated analog input module. All 16 channels share a common reference point.

What is the maximum current output for the transducer supply?

The module supports a total load current of 400mA, with short-circuit protection rated at 60mA per channel pair.
