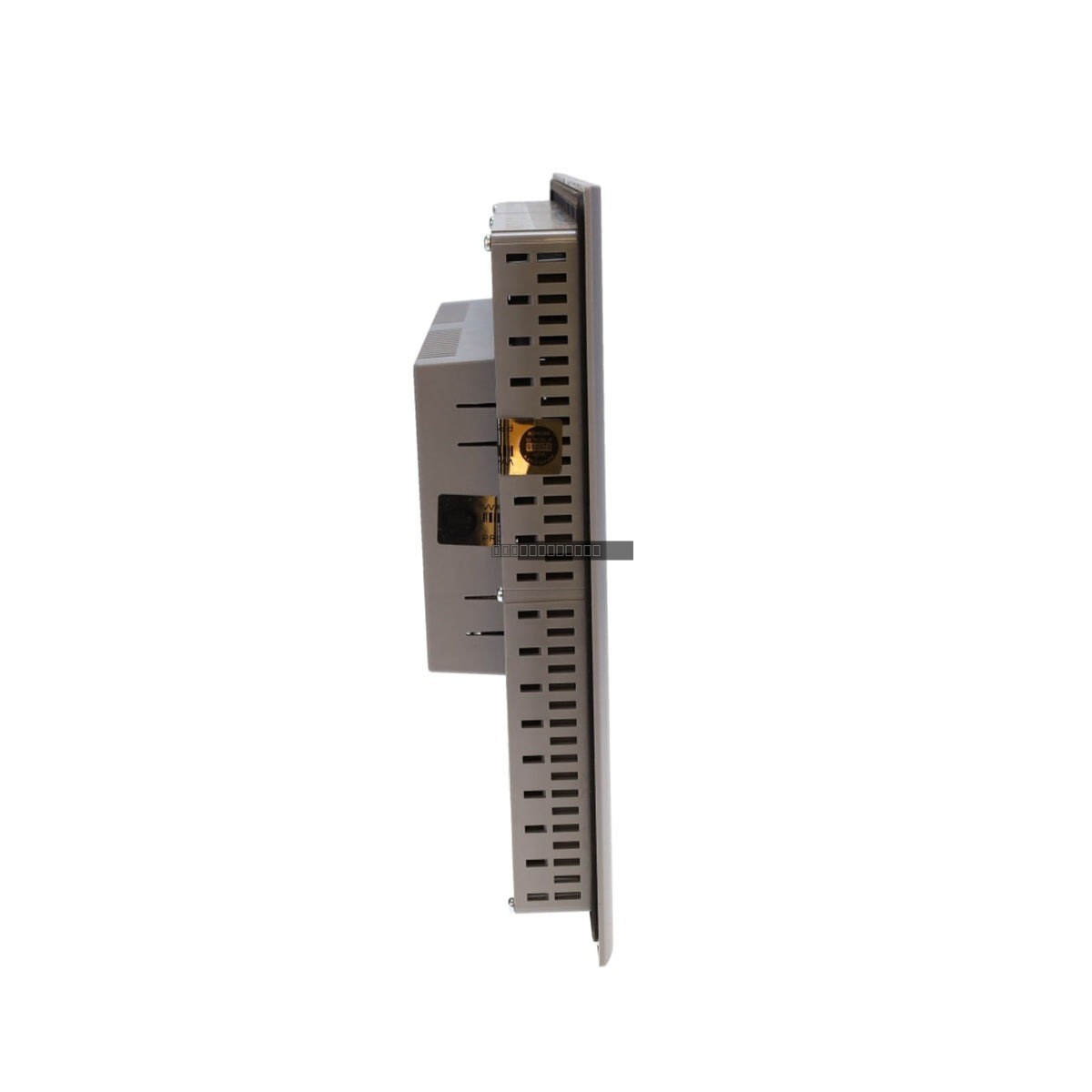

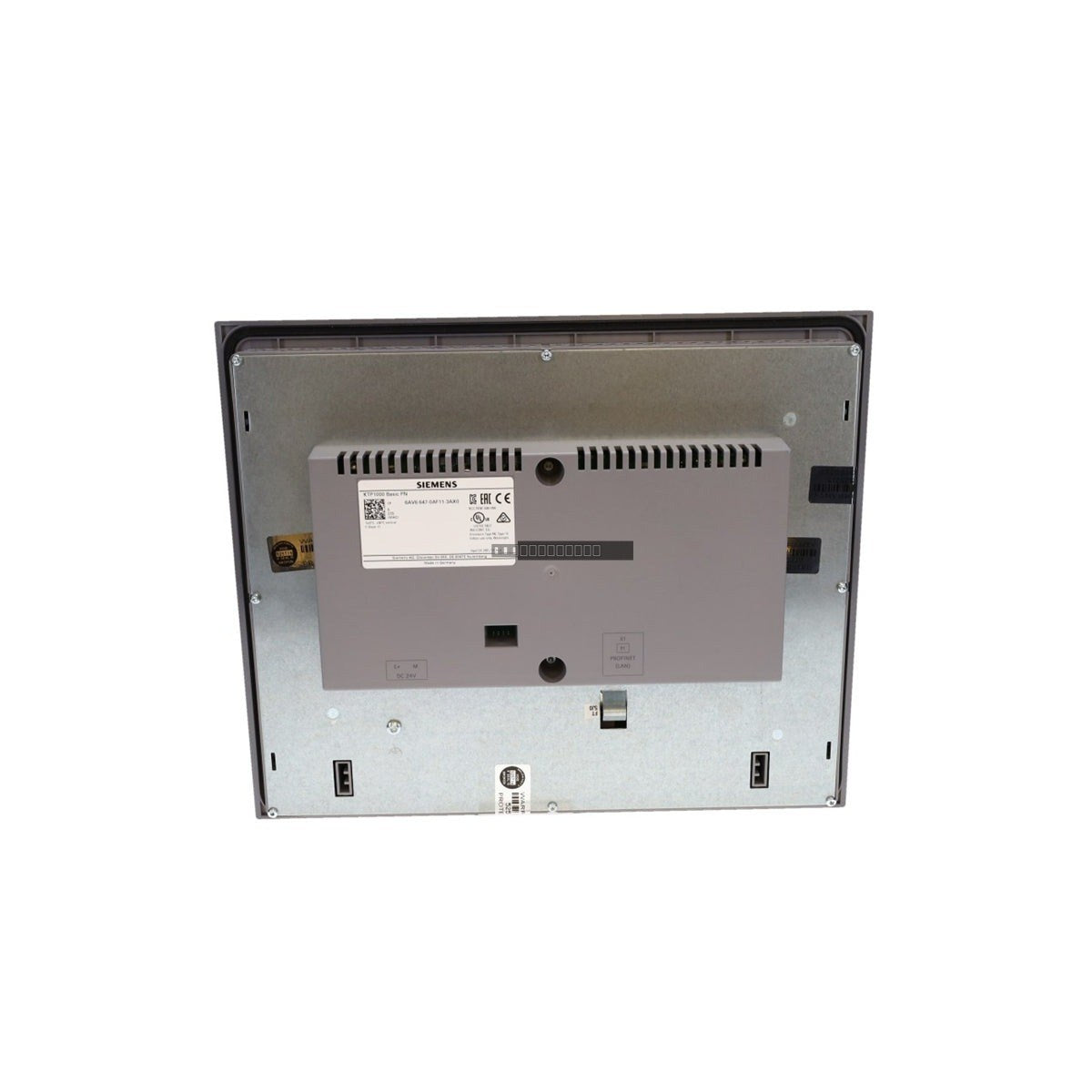

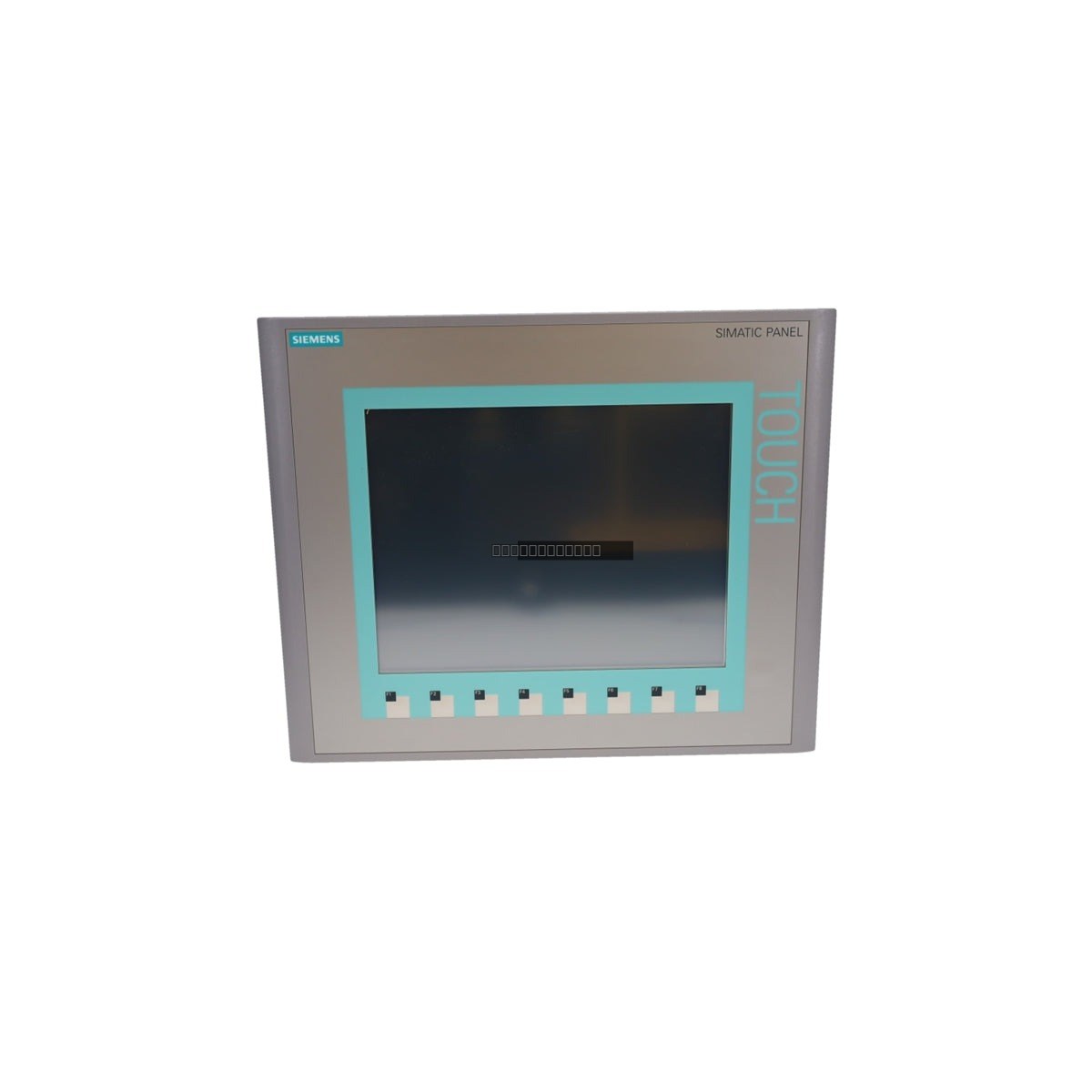

Siemens 6AV6647-0AF11-3AX0 SIMATIC HMI KTP1000 شاشة لمس أساسية ملونة PN

التوفر: 10 متوفر في المخزون

الوصفSiemens 6AV6647-0AF11-3AX0 هو لوحة مشغل SIMATIC HMI KTP1000 Basic Color PN. كجزء من سلسلة Siemens Basic Panel، تم تصميم هذه...

رمز المنتج: 6AV6647-0AF11-3AX0

Manufacturer: Siemens
Product No.: 6AV6647-0AF11-3AX0
Product Type: لوحة تشغيل الواجهة بين الإنسان والآلة
Product Origin: Germany
Payment:T/T, Western Union
Weight: 2240g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

الوصف

Siemens 6AV6647-0AF11-3AX0 هو لوحة مشغل SIMATIC HMI KTP1000 Basic Color PN. كجزء من سلسلة Siemens Basic Panel، تم تصميم هذه الوحدة للتحكم الاقتصادي ومراقبة الآلات والمنشآت الصناعية. تتميز بشاشة TFT مقاس 10.4 بوصة مع 256 لونًا وتوفر واجهة إدخال مزدوجة تجمع بين شاشة اللمس المقاومة ومفاتيح الوظائف اللمسية. تم تجهيز هذا النموذج بواجهة PROFINET، مما يسمح بالاتصال عالي السرعة القائم على الإيثرنت مع وحدات تحكم SIMATIC مثل سلسلة S7-1200 و S7-1500 و S7-300 و S7-400.

الميزات

شاشة TFT مقاس 10.4 بوصة بدقة 640 × 480 بكسل.
تشغيل مزدوج الوضع: شاشة لمس مقاومة و 8 مفاتيح وظيفية لمسية.
واجهة PROFINET مدمجة للتكامل السلس في شبكات الإيثرنت الصناعية.
يدعم التكوين عبر WinCC flexible 2008 SP2 Compact، و WinCC Basic V10.5، و STEP 7 Basic V10.5.
تصميم قوي مناسب لتطبيقات واجهة الإنسان والآلة (HMI) القياسية على مستوى الآلة.

التطبيقات

التصنيع العام: تصور لخطوط التجميع والتحكم في الناقلات.
آلات التعبئة والتغليف: مراقبة السرعة ودرجة الحرارة ومعايير الحركة.
معالجة الأغذية والمشروبات: إدارة الوصفات والتحكم في عملية التعبئة.
أتمتة العمليات: مراقبة العمليات المساعدة والتحكم في المضخات وإدارة مستوى الخزانات.
بناء الآلات: واجهة HMI موحدة للمعدات الصناعية المخصصة.

المواصفات الفنية

نموذج المنتج	6AV6647-0AF11-3AX0
نوع الشاشة	TFT
قطر الشاشة	10.4 بوصة
الدقة	640 × 480 بكسل
عمق الألوان	256 لونًا
متوسط الوقت بين الأعطال للإضاءة الخلفية (عند 25 درجة مئوية)	50,000 ساعة
جهد الإمداد (تيار مستمر)	24 فولت (19.2 فولت إلى 28.8 فولت)
استهلاك التيار	0.6 أمبير
مدخل الطاقة النشطة	15 وات
الواجهة	PROFINET
الوزن	2.24 كجم

إرشادات التركيب

التركيب: مصمم للتركيب الأفقي. لاحظ أن التركيب الرأسي يقلل من أقصى درجة حرارة محيطة مسموح بها بمقدار 10 درجات مئوية.
فتحة اللوحة: قم بإعداد فتحة دقيقة بأبعاد 310 ملم (العرض) × 248 ملم (الارتفاع).
الخلوص: حافظ على مسافة لا تقل عن 50 ملم من المساحة الحرة حول جميع جوانب الجهاز لضمان تبريد الحمل الحراري الطبيعي الكافي.
سمك اللوحة: متوافق مع جدران الخزانات التي يتراوح سمكها بين 1.5 ملم و 6.0 ملم.
الختم: تأكد من أن الختم المطاطي مثبت بشكل مسطح تمامًا في التجويف للحفاظ على تصنيف حماية IP65 للواجهة الأمامية.
التثبيت: أحكم ربط مشابك التثبيت بالتساوي بعزم دوران قدره 0.2 نيوتن متر. تجنب الإفراط في الشد لمنع تلف الغطاء البلاستيكي.

الأسئلة الشائعة

ما هو 6AV6647-0AF11-3AX0؟

إن Siemens SIMATIC HMI KTP1000 Basic Color هو لوحة تشغيل من الجيل الأول تُستخدم للأتمتة الصناعية والتفاعل بين الإنسان والآلة.

ما هي أنواع وحدات التحكم المنطقية القابلة للبرمجة (PLC) التي يمكنها التواصل معها؟

تُستخدم بشكل أساسي مع وحدات التحكم المنطقية القابلة للبرمجة S7-1200 و S7-1500، ولكنها تدعم وحدات التحكم من سلسلة S7-300/400 عبر PROFINET.

ما هي مواصفات العرض الرئيسية؟

تتميز الوحدة بشاشة TFT مقاس 10.4 بوصة مع 256 لونًا ودقة 640 × 480 بكسل. تتميز بشاشة لمس مقاومة تكملها 8 مفاتيح وظيفية لمسية.

ما هي متطلبات الطاقة؟

تعمل بجهد تيار مستمر 24 فولت، بمدخل طاقة نشطة نموذجي قدره 15 وات واستهلاك تيار مقدر قدره 0.6 أمبير.
