وحدة اتصال SLC 500 | 1747-KE من ألن برادلي

التوفر: 20 متوفر في المخزون

نظرة عامة على المنتج تعمل الوحدة Allen-Bradley 1747-KE كوحدة واجهة اتصالات متخصصة تُركب في فتحة، ومصممة لمنصة التحكم SLC 500....

رمز المنتج: 1747-KE

Manufacturer: Allen Bradley
Product No.: 1747-KE
Product Type: وحدات الاتصال
Product Origin: USA
Payment:T/T, Western Union
Weight: 420g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

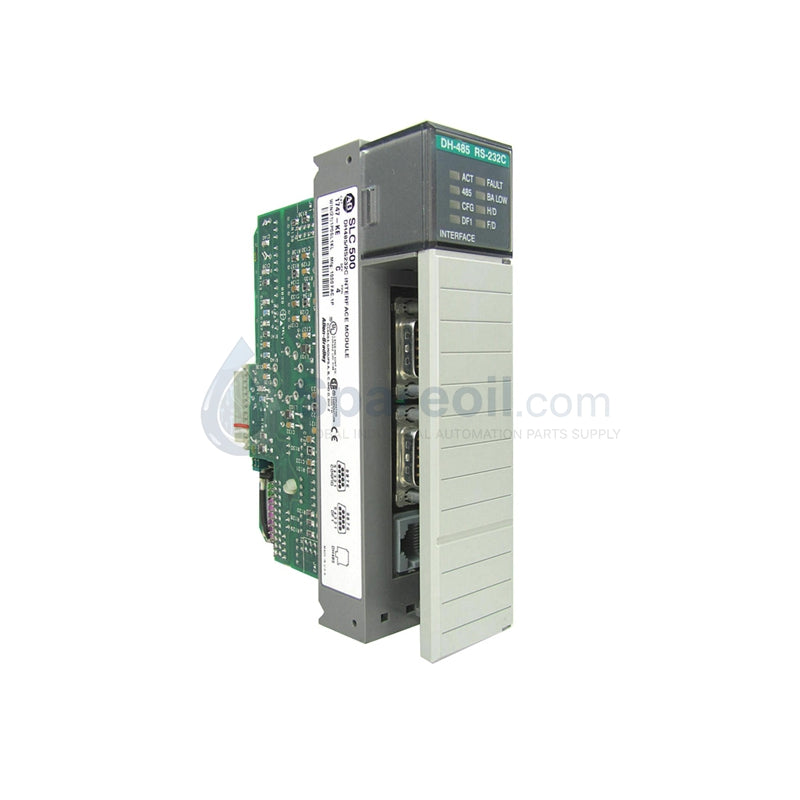

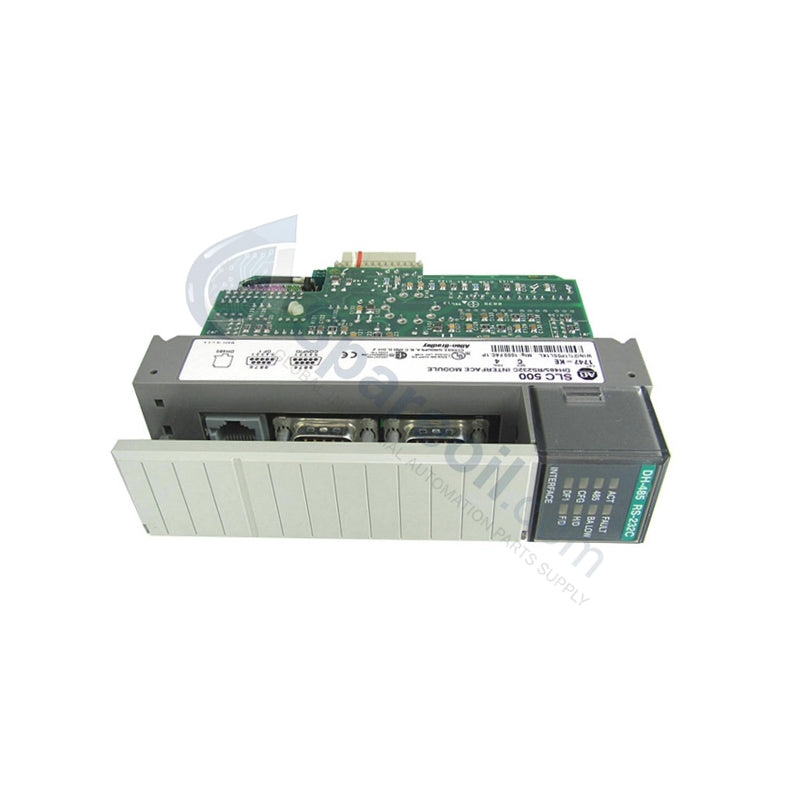

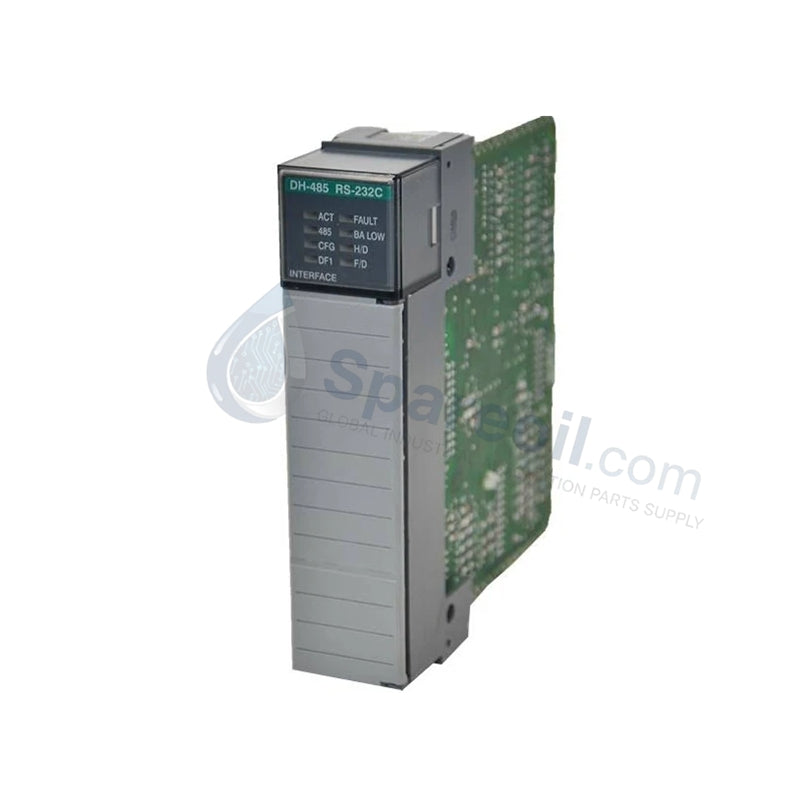

تعمل الوحدة Allen-Bradley 1747-KE كوحدة واجهة اتصالات متخصصة تُركب في فتحة، ومصممة لمنصة التحكم SLC 500. تُنشئ هذه الوحدة جسراً مخصصاً للمعالجة بين شبكات DH-485 ووصلات RS-232C التسلسلية. وتسمح لمعالج SLC 500 بنقل حزم البيانات عبر خطوط الأجهزة المختلفة، مما يسهل تبادل البيانات مع أجهزة الكمبيوتر والمودم والمشغلين الخارجيين والأجهزة الطرفية التسلسلية القديمة.

تتميز الوحدة بتصميم على اللوحة يتكون من 3 منافذ، يقسم إدارة الشبكة وترجمة بيانات الأجهزة الطرفية وإعدادات تهيئة النظام عبر قنوات مستقلة. من خلال التعامل مع تأطير الاتصالات التسلسلية منخفضة المستوى داخلياً، تحرر الوحدة 1747-KE وحدة المعالجة المركزية المضيفة (SLC CPU) من مهام الاتصال الثقيلة، مما يمنع زمن الوصول في تنفيذ منطق الآلة الحاسم للوقت.

نحن نقدم هذا الجهاز حصرياً كمنتج جديد 100%، أصلي، ومختوم من المصنع في عبوته الأصلية لضمان الامتثال التام للبروتوكول، والدوائر الداخلية غير المعدلة، والموثوقية المطلقة للشبكة.

المواصفات الفنية

يسجل الجدول أدناه المعايير الميكانيكية والكهربائية واتصالات البيانات الدقيقة لوحدة الواجهة 1747-KE. جميع الخصائص تتوافق تماماً مع تنسيق ASCII القياسي.

المعلمة	تفاصيل المواصفات
الشركة المصنعة	Rockwell Automation / Allen-Bradley
رقم الكتالوج	1747-KE
نوع المنتج	وحدة واجهة اتصالات DH-485 / RS-232C
منصة الوحدة	نظام هيكل SLC 500
تهيئة المنفذ	3 منافذ (1 × DH-485، 1 × بيانات DF1، 1 × تهيئة DF1)
دعم البروتوكولات	DH-485، DF1 مزدوج كامل، DF1 مزدوج جزئي (رئيسي/تابع)
جهد تشغيل اللوحة الخلفية	5 فولت تيار مستمر و 24 فولت تيار مستمر مزود عبر هيكل SLC
سحب تيار اللوحة الخلفية	0.04 إلى 0.15 أمبير
مناعة الضوضاء الإلكترونية	معيار NEMA ICS 2-230
حد الصدمة الميكانيكية	عتبة صدمة تشغيلية 30 جرام
درجة حرارة التشغيل المحيطة	0 إلى +60 درجة مئوية (+32 إلى +140 درجة فهرنهايت)
درجة حرارة التخزين المحيطة	-40 إلى +85 درجة مئوية (-40 إلى +185 درجة فهرنهايت)
الرطوبة النسبية للتشغيل	5% إلى 95% بدون تكاثف
الوزن الصافي للمكون	0.42 كجم (0.93 رطل)
وزن صندوق الشحن	2.00 كجم

المزايا الهندسية

ترجمة بروتوكول ثنائية الاتجاه: يقوم محرك المعالجة المدمج بسلاسة بتحويل حزم بيانات DH-485 التي تمرر الرموز مباشرة إلى تدفقات تسلسلية DF1 من نقطة إلى نقطة. يتيح ذلك لهياكل Allen-Bradley القديمة الاندماج مع حزم SCADA الحديثة ووحدات القياس عن بعد (RTUs) ومودم الراديو اللاسلكي.
طوبولوجيا تهيئة معزولة: يسمح منفذ التهيئة المستقل والمخصص لفنيي المصانع بتغيير معدلات الباود وعناوين العقد وإعدادات التكافؤ في الوقت الفعلي. تضمن قناة الوصول المنفصلة هذه أن مهام ضبط الشبكة لا تقاطع أبداً تدفق بيانات عملية DF1 النشط على منفذ التشغيل المجاور.
رفض الضوضاء الصناعية الثقيلة: مصمم لتلبية مواصفات NEMA ICS 2-230 الصارمة، يحجب الجهاز الارتفاعات الكهربائية عالية التردد والضوضاء الكهرومغناطيسية الخلفية. يمنع هذا الدرع تلف حزم البيانات في المناطق التي تشهد نشاطًا عاليًا لبدء المحركات أو معدات اللحام المجاورة.
تكامل الطاقة المباشر للوحة الخلفية: تسحب الوحدة جهود التشغيل الخاصة بها مباشرة من ناقل اللوحة الخلفية SLC 500، وتستهلك تيارًا ضئيلاً (0.04 إلى 0.15 أمبير). يلغي هذا التكوين الحاجة إلى مصادر طاقة خارجية منفصلة وسلاسل أسلاك تيار مستمر من نقطة إلى نقطة داخل حاوية التحكم.

الأسئلة الشائعة

هل تبيعون وحدة الاتصالات 1747-KE كمكون جديد تماماً؟
نعم. نحن نوفر وحدة الاتصالات 1747-KE بحالة مصنع أصلية وجديدة تماماً بنسبة 100%. يتم شحنها داخل صندوق المصنع الأصلي غير المفتوح لضمان الأداء والمعالجة الداخلية المعايرة من المصنع.
هل تتطلب وحدة 1747-KE فتحة مخصصة بجوار وحدة المعالجة المركزية SLC؟
لا. تتكامل الوحدة 1747-KE بسلاسة في أي فتحة توسعة محلية متاحة داخل هيكل تثبيت وحدة 1746 القياسي. تتصل بالمعالج المركزي عبر ناقل اللوحة الخلفية المتوازي القياسي دون قيود على موضع الفتحة المحدد.
هل يمكنني استخدام هذه الوحدة لربط معالج SLC 500 بمودم اتصال هاتفي عن بعد؟
نعم. يدعم منفذ واجهة DF1 خطوط المصافحة للتحكم الكامل RS-232C (RTS, CTS, DTR, DCD). يسمح هذا للوحدة 1747-KE بالتحكم في مودم الهاتف الثابت، وأجهزة توجيه الهاتف المحمول الصناعية، ووصلات الراديو باستخدام تكوينات DF1 القياسية للنظام التابع نصف المزدوج.
ما هي أداة البرامج المحددة التي أستخدمها لتهيئة إعدادات المنفذ الداخلي؟
يمكنك تهيئة الوحدة 1747-KE باستخدام أدوات تهيئة Rockwell Automation القياسية (مثل برامج الطرفية أو أدوات إعداد RSLogix المدمجة) المتصلة مباشرة عبر منفذ التهيئة المخصص. بمجرد تنزيل المعلمات، يتم تخزينها بشكل دائم في ذاكرة الوحدة غير المتطايرة.
