T3310 ICS TRIPLEX Trusted صحيفة البيانات والدليل الفني

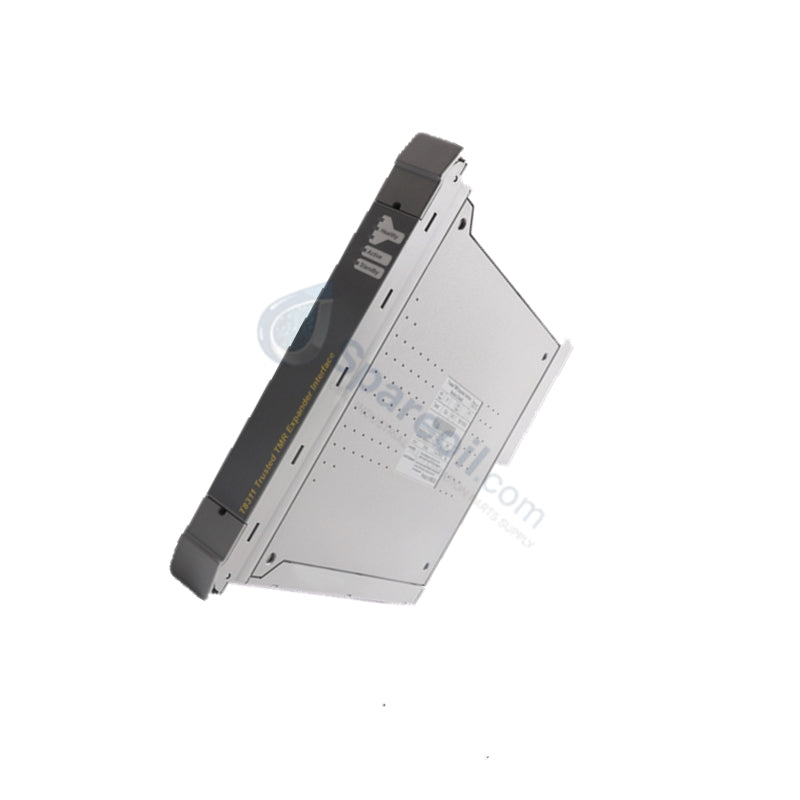

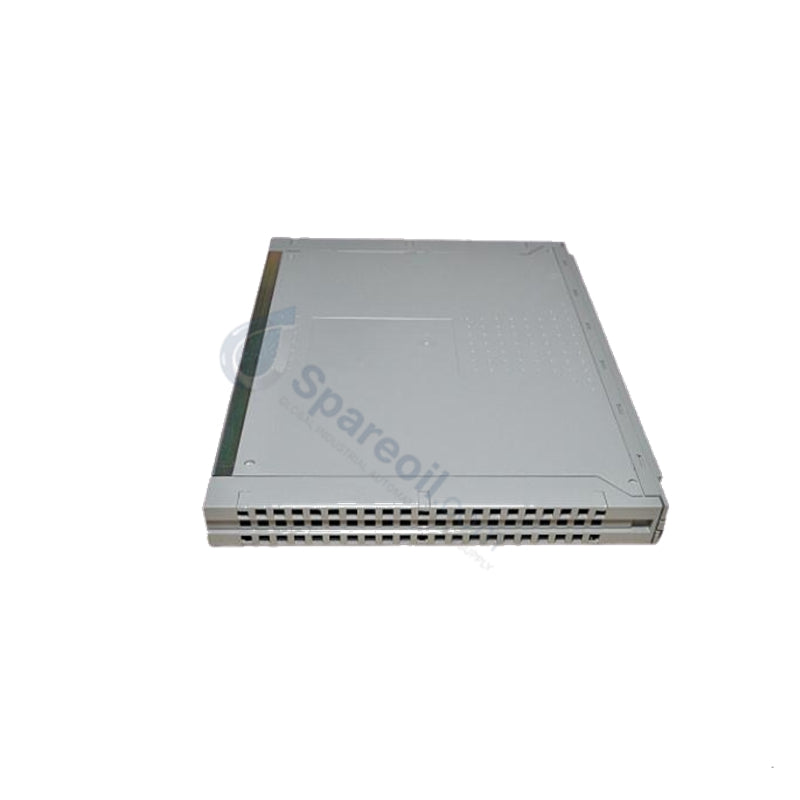

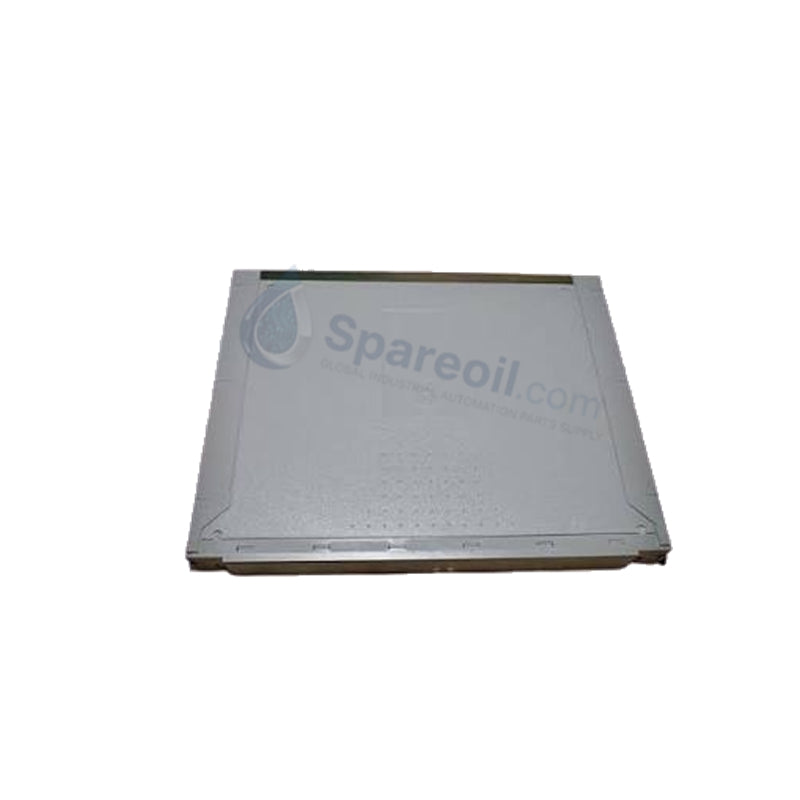

وحدات الإرسال والاستقبال للمدخلات والمخرجات الثلاثية المتكررة T3310 ICS TRIPLEX الموثوقة

وحدات الإرسال والاستقبال للمدخلات والمخرجات الثلاثية المتكررة T3310 ICS TRIPLEX الموثوقة

التوفر: 20 متوفر في المخزون

وحدة إرسال واستقبال الإدخال/الإخراج الموثوقة ICS TRIPLEX T3310 تم تكوينها لمعالجة المخرجات المتسامحة مع الأخطاء في أنظمة أمان Trusted، توفر...

رمز المنتج: T3310

Manufacturer: ICS Triplex
Product No.: T3310
Product Type: وحدات الإرسال والاستقبال للمدخلات/المخرجات
Product Origin: USA
Payment:T/T, Western Union
Weight: 1260g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة إرسال واستقبال الإدخال/الإخراج الموثوقة ICS TRIPLEX T3310

تم تكوينها لمعالجة المخرجات المتسامحة مع الأخطاء في أنظمة أمان Trusted، توفر وحدة ICS TRIPLEX T3310 (وحدة إرسال واستقبال الإدخال/الإخراج T3310) المتوافقة مع ICS TRIPLEX T8312-4 تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل الأجهزة كطبقة تحكم رقمية أساسية مصممة لتشغيل الملفات اللولبية والمرحلات ووحدات الحقل التجريبية مع نقل مقاييس التغذية الراجعة لحالة الدائرة مباشرة عبر اللوحة الخلفية للنظام المكرر.

اختيار تخطيط التحديد: التخطيط 1

مواصفات الأجهزة

المعلمة	المواصفات
الموديل	T3310
العلامة التجارية	ICS TRIPLEX (Rockwell Automation)
المنشأ	الولايات المتحدة / الصين
الوزن	1.26 كجم (وزن الوحدة الصافي) / ~0.9 كجم (تباين وزن بطاقة القاعدة)
الأبعاد	3.3 سم × 26.5 سم × 35.7 سم
درجة حرارة التشغيل	-20 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	لم تحدد من قبل الشركة المصنعة
نوع المنتج	وحدات إرسال واستقبال الإدخال/الإخراج
نطاق جهد الإخراج	24 فولت تيار مستمر اسمي (نطاق مطلق من 18 فولت تيار مستمر إلى 30 فولت تيار مستمر)
عدد القنوات	40 قناة إخراج معزولة
أقصى تيار إخراج	حتى 0.5 أمبير لكل قناة
العزل الغلفاني	2500 فولت بين دوائر الأسلاك الميدانية والدوائر المنطقية
قدرة التشخيص	كشف الدائرة المفتوحة، ماس كهربائى، عالق في وضع التشغيل، وعالق في وضع الإيقاف
منصة النظام	أنظمة السلامة الموثوقة TMR
قابلة للتبديل السريع	نعم
درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة النسبية	5% إلى 95% رطوبة نسبية، غير متكثفة
الامتثال للسلامة	معتمد لمعيار IEC 61508 SIL 3، CE، UL، ATEX، IECEx

تنفيذ نظام السلامة الموجه

تقوم ICS TRIPLEX T3310 بتنسيق خطوط التحكم في الحمل عالية الكثافة ضمن قيود بنية التكرار المعياري الثلاثي (TMR) 2oo3 للحفاظ على شروط شهادة SIL 3 الهيكلية. تقوم حلقات التشخيص الآلي بإجراء مراقبة مستمرة على كل من القنوات المعزولة الأربعين لتحديد حلقات الحقل المفتوحة، أو الدوائر القصيرة المحلية، أو فشل مفتاح التشغيل/الإيقاف العالق قبل تدهور خط الأساس لسلامة النظام. تعمل حواجز العزل البصرية المدمجة المصنفة عند 2500 فولت على فصل القنوات الفردية عن ناقل المنطق الداخلي، مما يمنع انتشار التداخل وتأريض عابرات الجهد القصوى أصلاً. عند تأكيد حالة عطل غير آمن للمشغل، تقوم طبقة التحكم الداخلية بقفل مشغل الإخراج في حالة تنفيذ آمنة ومتوقعة لسلامة الفشل لحماية العمليات اللاحقة.

الأسئلة المتداولة

س: هل يمكن سحب وحدة T3310 نشطة من الرف دون إيقاف وحدة التحكم الأساسية؟

ج: نعم. يتميز الجهاز بتركيب خطوط قابلة للتبديل السريع مدمجة، مما يسمح للفنيين المتخصصين بتبديل الوحدات تحت قيود الطاقة الحية دون إنشاء تداخل بيانات اللوحة الخلفية أو تعطيل الفتحات النشطة المجاورة.

س: ماذا يحدث إذا سحبت قناة واحدة أكثر من المواصفات القصوى البالغة 0.5 أمبير؟

ج: يكتشف نظام التشخيص الداخلي شذوذ حد التيار الزائد، ويسجل علامة خطأ ماس كهربائى للمعالج الرئيسي، ويفصل طبقة الحماية الإلكترونية في تلك القناة المستقلة للحفاظ على سلامة تخطيط المكونات.

س: كيف تحدد الوحدة فشل مكون عالق داخليًا؟

ج: يجري الجهاز فحوصات مستمرة للتحقق من التغذية الراجعة لجهد الإخراج مقابل الحالة المأمورة لحلقة المنطق الداخلية، ويسجل خطأ على الفور إذا فشل مفتاح تشغيل إلكتروني في الفتح عند الأمر.

إرشادات التركيب الميداني

حواجز إدخال الهيكل: قم بتحريك التجميع بسلاسة في مسارات الهيكل المخصصة، واضغط بالتساوي حتى تستقر مصفوفات اللوحة الخلفية متعددة الدبابيس الداخلية تمامًا، ثم قم بقفل مثبتات الإطار.
التأريض الميداني الخارجي: قم بتوصيل جميع المرتجعات المشتركة للأجهزة الميدانية الرقمية وأسلاك التغطية الخارجية بشريط تأريض الأجهزة الهيكلي المشترك لمنع حقن الضوضاء الكهربائية الضالة.
التحقق من الحمل الحالي: تحقق من أن إجمالي استهلاك التيار المجمع للملفات اللولبية أو المرحلات الميدانية المتصلة لا يتجاوز الحد الأقصى للقناة الفردية البالغ 0.5 أمبير.
معلمات التخليص الجوي: حافظ على مسافات التبريد القياسية داخل خزانة حاوية الوحدة لمنع تراكم الحرارة والحفاظ على درجات حرارة التشغيل أقل من عتبة +60 درجة مئوية.
