T8312 ICS TRIPLEX Trusted صحيفة البيانات والدليل الفني

وحدات محول واجهة TMR الموثوقة | ICS TRIPLEX T8312

وحدات محول واجهة TMR الموثوقة | ICS TRIPLEX T8312

التوفر: 20 متوفر في المخزون

وحدة محول الواجهة الموسعة ICS TRIPLEX T8312 Trusted TMRتعمل وحدة ICS TRIPLEX T8312، المصنفة أيضًا باسم وحدة محول الواجهة الموسعة...

رمز المنتج: T8312

Manufacturer: ICS Triplex
Product No.: T8312
Product Type: وحدات محول واجهة موسّع TMR الموثوق بها
Product Origin: USA
Payment:T/T, Western Union
Weight: 600g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

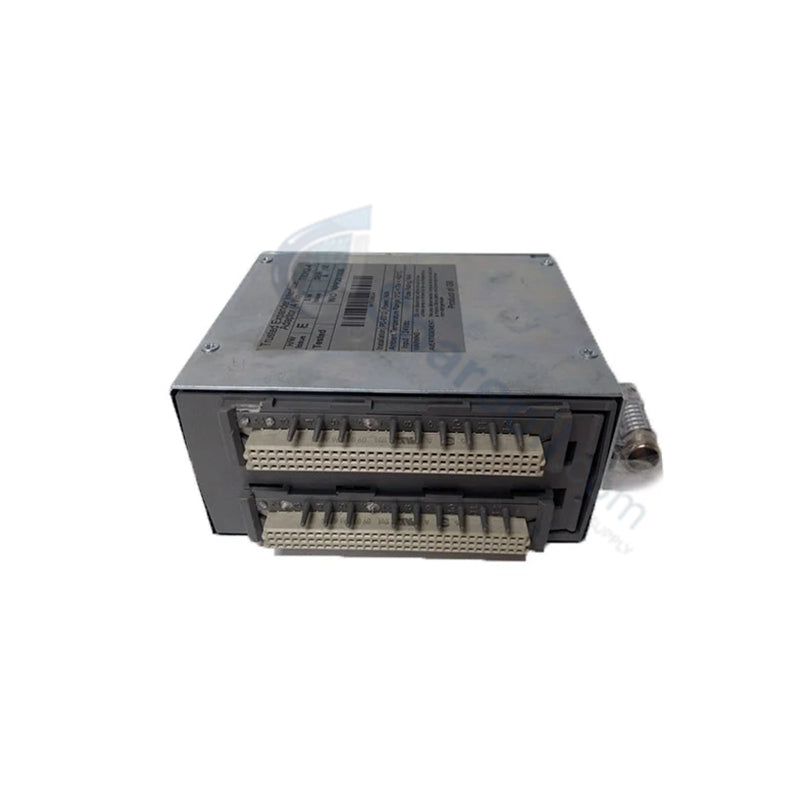

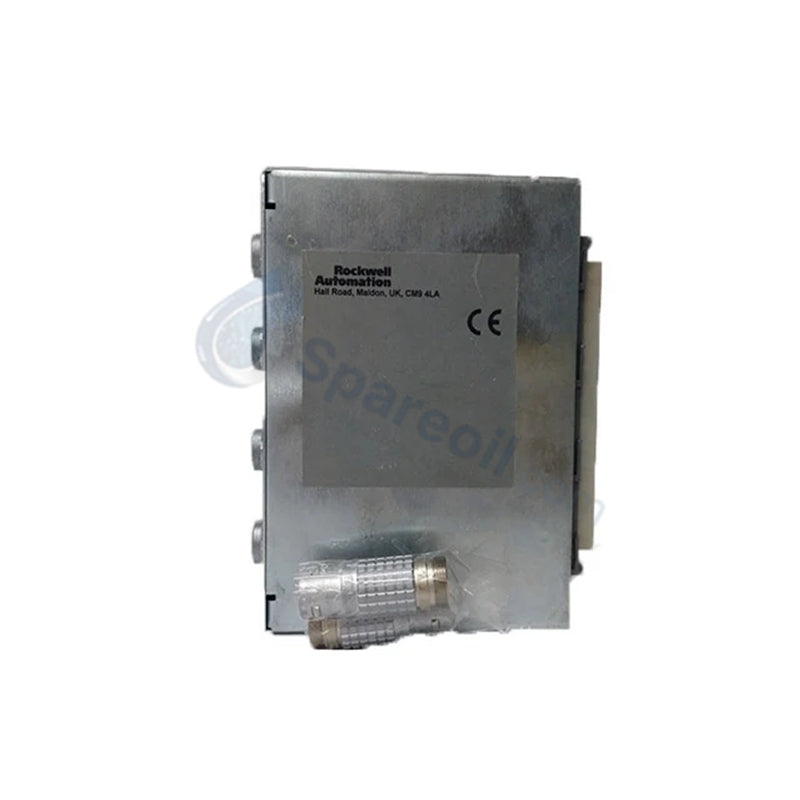

وحدة محول الواجهة الموسعة ICS TRIPLEX T8312 Trusted TMR

تعمل وحدة ICS TRIPLEX T8312، المصنفة أيضًا باسم وحدة محول الواجهة الموسعة TMR الموثوقة T8312، كمكون أجهزة مخصص للربط البيني للهيكل داخل منصات شبكة الأمان الموثوقة. تُنشئ الأجهزة روابط توجيه كهربائية بين وحدات الواجهة الموسعة الموثوقة الموجودة في هيكل وحدة التحكم الرئيسي وهيكل التوسعة الهدف المقابل.

توزيع اللاحقة ومصفوفة النموذج

تنقسم بنية أجهزة T8312 إلى تكوينين محددين بناءً على كثافة اتصال ODU المدمجة وإجمالي عقد التوسعة المدعومة:

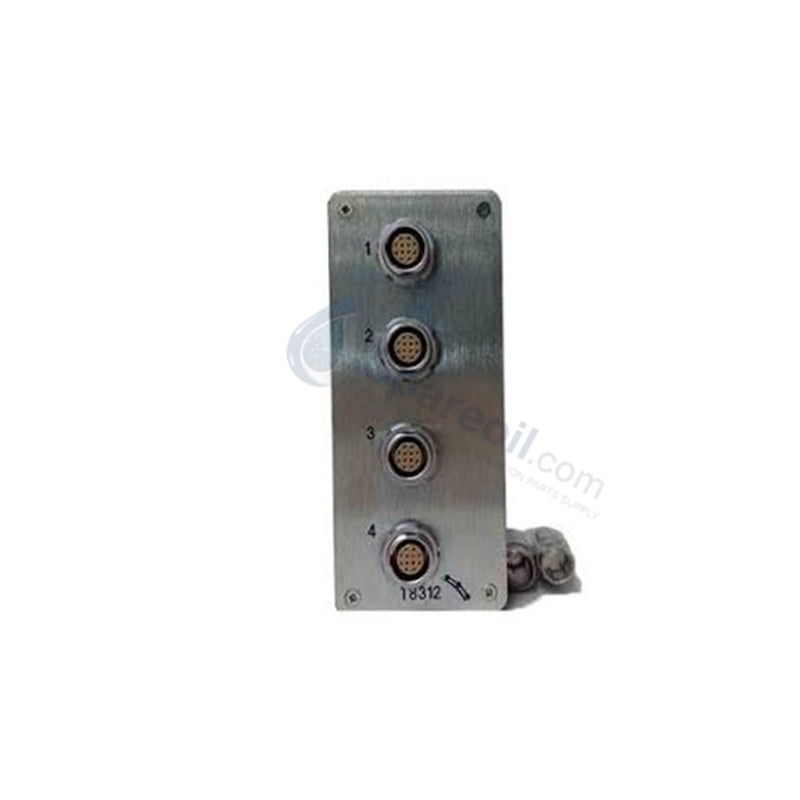

T8312-4 (T8312/4): مجهز بأربعة موصلات ODU ذات 12 سنًا. يدير هذا المتغير روابط البيانات التي تربط هيكل وحدة التحكم الرئيسي بما يصل إلى أربعة هياكل توسعة مستقلة.
T8312-7C (T8312/7): مجهز بسبعة موصلات ODU ذات 12 سنًا. يوسع هذا المتغير الهيكل المادي للربط البيني بين الهياكل لاستيعاب ما يصل إلى سبعة هياكل توسعة مميزة.

المواصفات الفنية

المعلمة	المواصفات
النموذج	T8312 (بما في ذلك T8312-4 و T8312-7C)
العلامة التجارية	ICS TRIPLEX (Rockwell Automation)
المنشأ	الولايات المتحدة الأمريكية / لم يتم التحقق منه صراحةً
الوزن	0.6 كجم إلى 0.65 كجم (وزن الشحن: 2 كجم)
الأبعاد	31.8 مم × 168 مم × 147 مم (مواصفات T8312-7C)
درجة حرارة التشغيل	-40 درجة مئوية إلى +70 درجة مئوية
استهلاك الطاقة	6 واط
نوع المنتج	وحدات محول واجهة موسعة Trusted TMR
جهد التشغيل المدخل	24 VDC
نوع الموصل A	موصل من النوع C ذو 96 سنًا يتزاوج مع تجميع مزدوج ذو 96 سنًا
نوع الموصل B	موصلات ODU ذات 12 سنًا قابلة للقفل (4 أو 7 قنوات)
واجهة الاتصال	روابط الطبقة المادية الكهربائية لإيثرنت
الرطوبة النسبية	5% إلى 95% رطوبة نسبية، غير متكثفة
درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
أداء التدريع	محمي بالكامل للتوافق الكهرومغناطيسي (EMC)

تحكم السلامة بالوحدات الثلاثية المعيبة المتماثلة (TMR)

ينفذ ICS TRIPLEX T8312 منطق تمديد الناقل ضمن قيود الأجهزة التي تفرضها أنظمة بنية TMR 2oo3 (وحدات ثلاثية معيبة متماثلة). يحافظ تصميم لوحة الدوائر المطبوعة على عزل جلفاني كامل ومسارات إشارة منفصلة عبر خطوط التمديد بين الهياكل للحفاظ على التشغيل الكامل المتسامح مع الأخطاء أثناء انقطاع اللوحة الخلفية الموضعية. تحدث فحوصات صحة الخط الديناميكية عبر روابط البيانات المدمجة القائمة على الإيثرنت، مما يسمح لمعالج TMR الأساسي باكتشاف أخطاء رابط الاتصال أو انقطاعات الاتصال دون فقدان المزامنة. من خلال احتواء جميع خطوط التوصيل المتبادل بين الهياكل ضمن تجميع معدني محمي بالكامل ومغلق كهرومغناطيسيًا، توفر الوحدة بنشاط قمع التداخل وتزيل التقلبات الضوضائية، مما يضمن عدم انتشار أخطاء الجهد عبر طبقات التوسيع المنفصلة أثناء الاتصالات عالية السرعة للناقل.

الأسئلة المتداولة

س: كيف يتم التعامل مع التحديد المادي لهيكل التوسعة على أجهزة T8312؟

ج: يتم تكوين عناوين توجيه الهيكل عن طريق التعامل مع مفاتيح DIP المادية الموجودة في تجميع وحدة المحول. لتصميم قياسي، يتم تعيين معرف هيكل وحدة التحكم للموضع 1، بينما يتم تعيين معرفات هياكل التوسعة اللاحقة بالتسلسل من 2 إلى 8.

س: هل يسمح تركيب محول T8312 إضافي بالتوسع بعد ثمانية هياكل إجمالية؟

ج: نعم. يسمح دمج وحدة محول لاحقة بإضافة فتحات توسعة إضافية. يتم تعيين مفاتيح DIP للأجهزة بشكل متطابق من المواضع 2 إلى 8، والتي يتم حلها لاحقًا داخل برنامج تكوين النظام المركزي كمعرفات هياكل من 9 إلى 15.

س: ما هي الآليات التي تضمن سلامة الاتصال الكهربائي في ظل الاهتزازات الصناعية الشديدة؟

ج: تعتمد الوحدة على موصلات واجهة ODU قوية وذات 12 سنًا قابلة للقفل مقترنة بتجميع لوحة خلفية من النوع C ذات 96 سنًا، مما يوفر ارتباطًا ميكانيكيًا آمنًا يحمي واجهة الاتصال من أخطاء الاتصال المتقطعة الناتجة عن الاهتزاز.

إرشادات التركيب الميداني

التحقق من مفتاح DIP: اضبط وتحقق من جميع تعيينات معرفات أجهزة الهيكل عبر دبابيس مفتاح DIP الموجودة على اللوحة قبل إدخال الوحدة في فتحة الرف. تحدث تعارضات التعرف على البرامج إذا كانت هناك معرفات مكررة على نفس فرع التوسعة.
استمرارية تأريض الدرع: تحقق من أن التدريع المعدني لوحدة المحول يتلامس مباشرة مع أصابع التأريض لإطار الهيكل، وتأكد من إحكام ربط جميع براغي التثبيت بالكامل للحفاظ على الأداء الكامل للتوافق الكهرومغناطيسي.
إدارة كابل ODU: قم بتثبيت الأطواق الميكانيكية القابلة للقفل على جميع موصلات كابل ODU ذات 12 سنًا أثناء التثبيت، وادعم كابلات التوصيل البيني الخارجية باستخدام دعامات تخفيف الإجهاد للتخلص من الضغط الميكانيكي على تجميع لوحة الدوائر المطبوعة.
تحذير إيقاف التشغيل: تأكد من عزل مصدر الطاقة الرئيسي 24 VDC لتغذية هيكل الهيكل المستهدف قبل إدخال أو إخراج موصل من النوع C ذي 96 سنًا لحماية مكونات الواجهة الداخلية من عابرات قوس الناقل.
