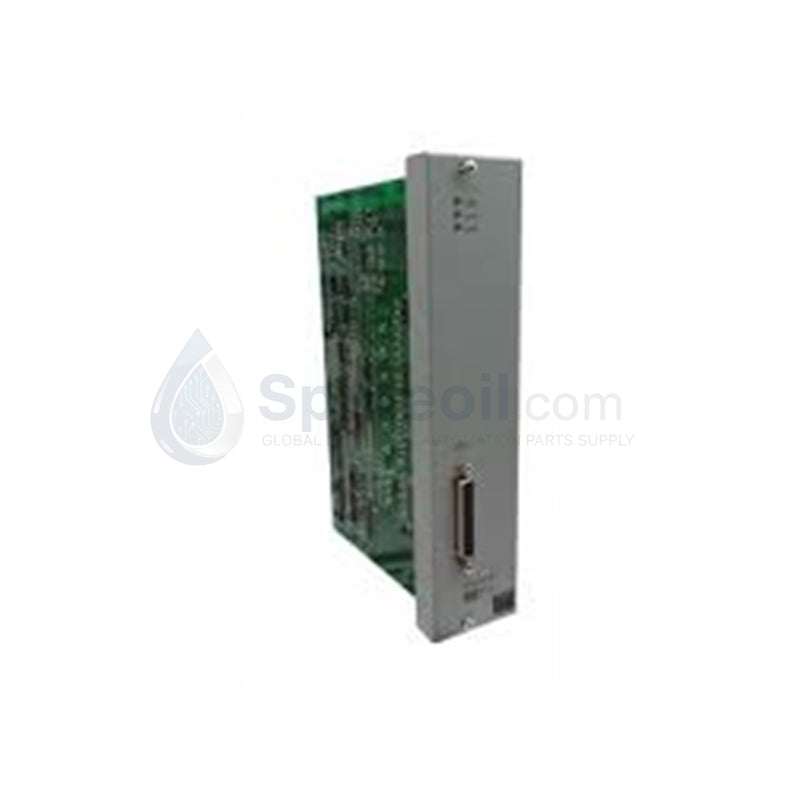

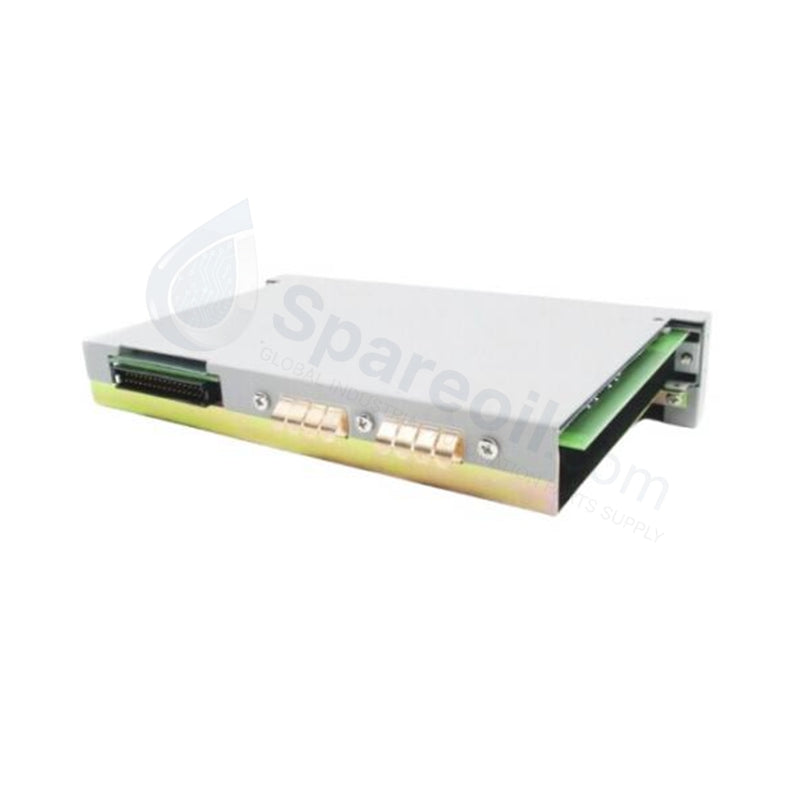

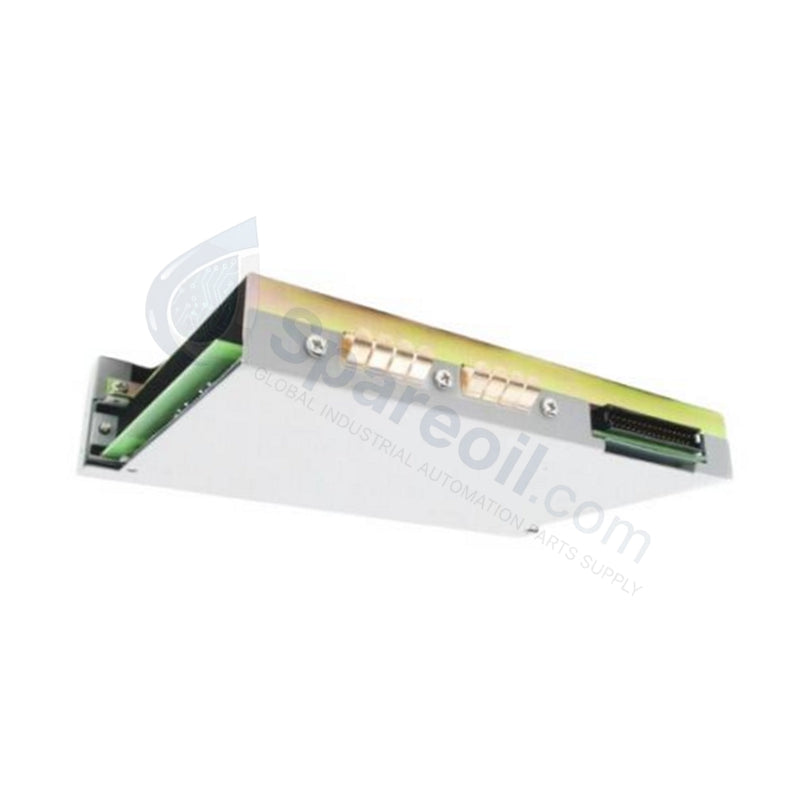

وحدة الاتصال الفرعية Yokogawa ACM11-S2: ورقة البيانات

التوفر: 99 متوفر في المخزون

وحدة الاتصال الفرعي Yokogawa ACM11 تم تكوين وحدة Yokogawa ACM11-S2 (وحدة الاتصال ACM11) لدمج البيانات التسلسلية في أنظمة CENTUM VP...

رمز المنتج: ACM11

Manufacturer: Yokogawa
Product No.: ACM11
Product Type: وحدات الاتصال
Product Origin: 日本
Payment:T/T, Western Union
Weight: 250g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة الاتصال الفرعي Yokogawa ACM11

تم تكوين وحدة Yokogawa ACM11-S2 (وحدة الاتصال ACM11) لدمج البيانات التسلسلية في أنظمة CENTUM VP و CS 3000، وهي توفر تنفيذًا ماديًا وكهربائيًا مباشرًا لواجهة RS-232C و RS-422 و RS-485.

مواصفات الأجهزة

المعلمة	المواصفة
الموديل	ACM11-S2
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.25 كجم
الأبعاد	عامل شكل وحدة FIO القياسي
درجة حرارة التشغيل	-20 إلى +60 درجة مئوية
استهلاك الطاقة	يتم تشغيله من اللوحة الخلفية الداخلية لـ RIO
الواجهات	RS-232C، RS-422، RS-485
الحد الأقصى لمعدل الباود	38.4 كيلوبت في الثانية

التحكم في العمليات وسلامة أجهزة DCS

تحافظ وحدة ACM11-S2 على سلامة الإشارة من خلال عزل جلفاني مخصص بين المنافذ التسلسلية من جانب المجال واللوحة الخلفية للنظام الداخلي. تمنع هذه البنية اختلافات جهد الأرض من التأثير على اتصال ناقل RIO. تستخدم الوحدة معالجة داخلية لإدارة ترجمة البروتوكول، مما يقلل بشكل فعال من عبء الاتصال عن معالج محطة التحكم في المجال (FCS) الرئيسي. من خلال دعم تكوينات RS-485 متعددة النقاط واتصال RS-232C من نقطة إلى نقطة، توفر الوحدة تخطيطًا متسقًا للبيانات لسجلات الأنظمة الفرعية الخارجية في منطقة صورة النظام المضيفة.

الأسئلة المتكررة

س: هل تدعم وحدة ACM11-S2 إنهاء جانب المجال لشبكات RS-485؟

ج: نعم، تتطلب الوحدة مقاومات إنهاء مناسبة في نهاية خط RS-485 لمنع انعكاس الإشارة. تأكد من أن طوبولوجيا الخط تتوافق مع متطلبات السلسلة المتتالية القياسية لتكوينات النقطة المتعددة لمسافات طويلة.

س: هل يمكن تعديل إعدادات الواجهة التسلسلية بينما تكون الوحدة نشطة في الرف؟

ج: تتطلب تغييرات التكوين، مثل معدل الباود وإعدادات التكافؤ، تنزيلًا من محطة الهندسة. تأكد دائمًا من أن معلمات اتصال الجهاز الميداني تتطابق مع تكوين برنامج ACM11-S2 لمنع أخطاء تأطير البيانات.

إرشادات التركيب الميداني

أدخل ACM11-S2 بإحكام في فتحة رف RIO المخصصة حتى تتعشق آلية القفل.
استخدم كبلات مزدوجة مجدولة ومحمية لجميع التوصيلات التسلسلية. تأكد من إنهاء درع الكابل عند نقطة تأريض الهيكل لتقليل التداخل الكهرومغناطيسي (EMI).
راقب قيود أقصى طول للكابل: 15 مترًا لـ RS-232C و 1200 متر لـ RS-485 لضمان استقرار الإشارة.
تحقق من أن توصيلات المسامير في موصل كابل المجال تتطابق مع وثائق تخصيص طرف الوحدة بدقة لتجنب القصر الكهربائي.
عند التركيب، راقب مؤشرات LED لحالة اللوحة الأمامية. يشير المؤشر الثابت إلى أن الوحدة قد اجتازت التشخيص الذاتي وأجرت اتصالًا مع ناقل RIO المضيف.
