AIP571 S1 أوراق بيانات ودليل فني لسلسلة Yokogawa

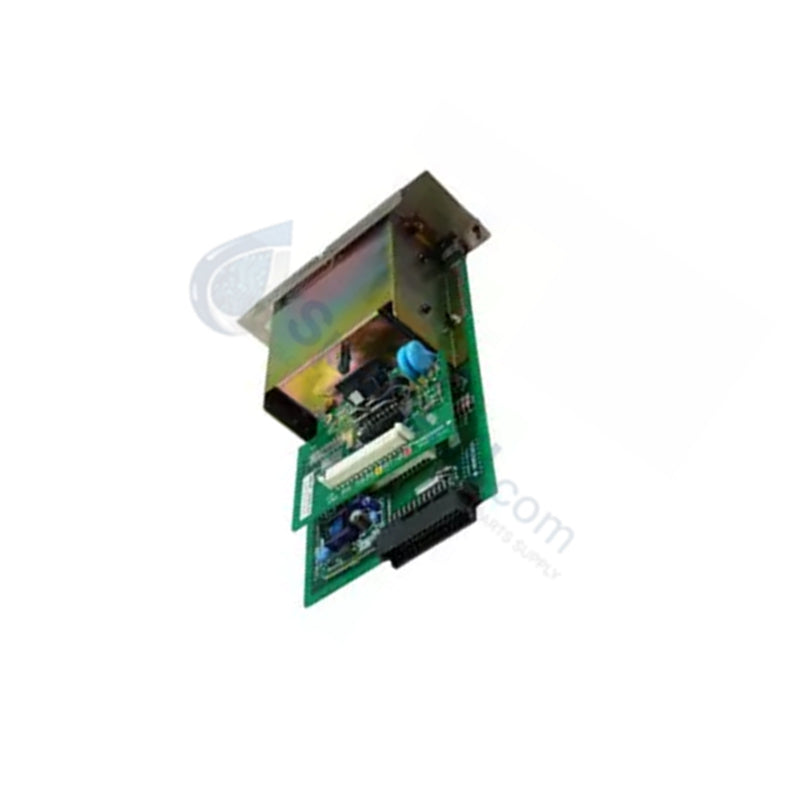

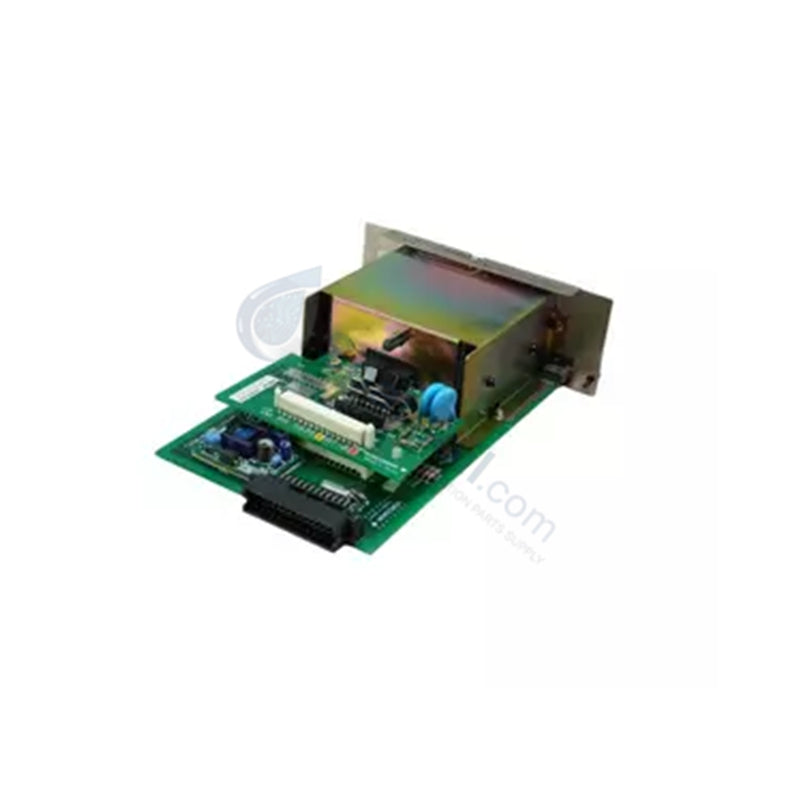

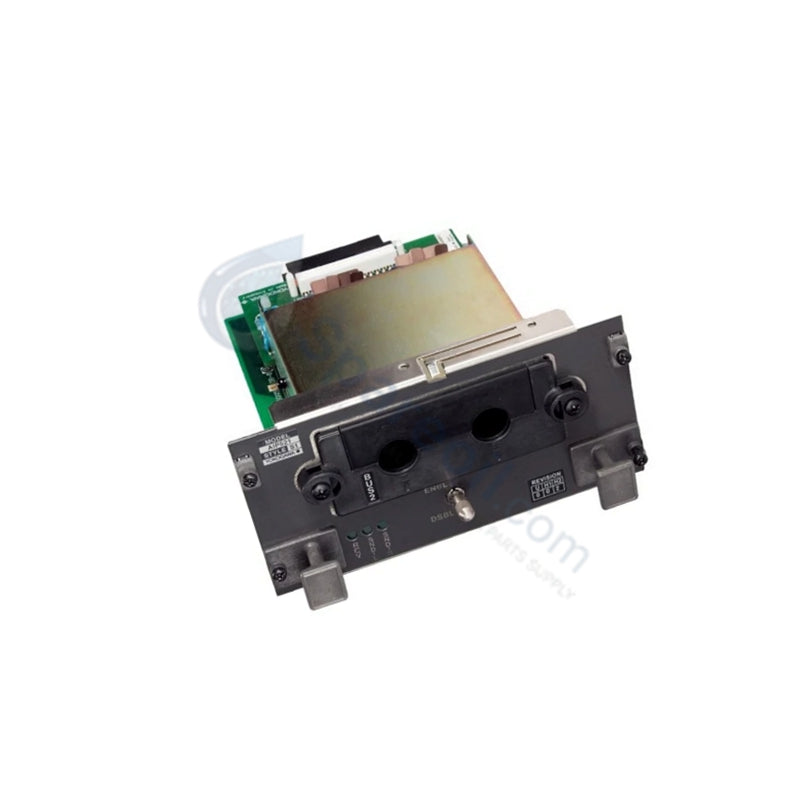

وحدة واجهة المجال Yokogawa AIP571 S1

التوفر: 10 متوفر في المخزون

وحدة واجهة الإدخال/الإخراج عن بعد Yokogawa AIP571 S1 تم تكوين وحدة Yokogawa AIP571 S1 (وحدة واجهة AIP571 S1) لتكامل شبكة...

رمز المنتج: AIP571/S1

Manufacturer: Yokogawa
Product No.: AIP571/S1
Product Type: وحدات الإدخال/الإخراج عن بعد
Product Origin: Japan
Payment:T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

وحدة واجهة الإدخال/الإخراج عن بعد Yokogawa AIP571 S1

تم تكوين وحدة Yokogawa AIP571 S1 (وحدة واجهة AIP571 S1) لتكامل شبكة المجال عالية السرعة في منصات CENTUM VP، وتوفر تنفيذًا كهربائيًا مباشرًا لاتصالات العمليات بين أجهزة القياس الميدانية ووحدات التحكم DCS.

المواصفات الفنية للأجهزة

المعلمة	المواصفة
الطراز	AIP571 S1
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.3 - 0.4 كجم
الأبعاد	100 × 260 × 45 ملم
درجة حرارة التشغيل	0 درجة مئوية إلى 55 درجة مئوية
استهلاك الطاقة	15 واط
النظام	CENTUM VP / CS 3000
الاتصال	FOUNDATION Fieldbus H1, RS-485

التحكم في العمليات وعزل القناة إلى القناة

تعمل وحدة AIP571 S1 كبوابة بين قطاعات شبكة المجال واللوحة الخلفية لنظام DCS. يشتمل تصميم الوحدة على عزل شامل من قناة إلى قناة لمنع تحولات الإمكانات الأرضية من التأثير على سلامة بيانات الناقل. علاوة على ذلك، تدير الوحدة طاقة قطاع FOUNDATION Fieldbus H1 وحركة الاتصالات. نظرًا لأن الوحدة تحافظ على العزل الغلفاني، يستخدم المهندسون هذا الجهاز لحماية النظام المضيف من العابرين والضوضاء النمطية المشتركة.

الأسئلة المتداولة

س: هل تدعم الوحدة التبديل السريع أثناء تشغيل النظام النشط؟

ج: يمكنك استبدال الوحدة دون قطع الطاقة عن اللوحة الخلفية بأكملها. ومع ذلك، يجب عليك التحقق من أن برنامج التحكم DCS قد حدد القطاع على أنه "وضع الصيانة" لمنع فقدان سجلات الإشارة أثناء عملية الإزالة.

س: كيف تتعامل الوحدة مع تكرار الاتصالات؟

ج: تتصل AIP571 S1 بالناقل ESB المزدوج المكرر. يضمن هذا التصميم أن النظام يحافظ على الاتصال حتى لو تعرض مسار ناقل واحد لخلل كهربائي أو انقطاع مادي.

إرشادات التركيب الميداني

التركيب: ثبت الوحدة في الفتحة المخصصة على رف الإدخال/الإخراج البعيد. أحكم ربط مسامير التثبيت لضمان التأريض المناسب والتلامس الكهربائي مع اللوحة الخلفية.
التوصيل: قم بتوصيل قطاعات شبكة المجال بكتل الأطراف باستخدام كابلات مزدوجة مجدولة ومحمية. حافظ على القطبية الصحيحة على قطاع H1 لمنع أخطاء اتصالات الناقل.
التأريض: قم بإنهاء دروع الكابلات في شريط التأريض المخصص في الخزانة. توفر هذه الممارسة مسارًا منخفض المعاوقة للضوضاء وحماية الاندفاع.
التحقق: استخدم أداة تشخيص شبكة المجال لتأكيد مستويات الإشارة على قطاعات H1 قبل تشغيل حلقات DCS. تأكد من أن جهد القطاع يقع ضمن نطاق 12-32 VDC للحفاظ على سلامة حلقة الجهاز.
