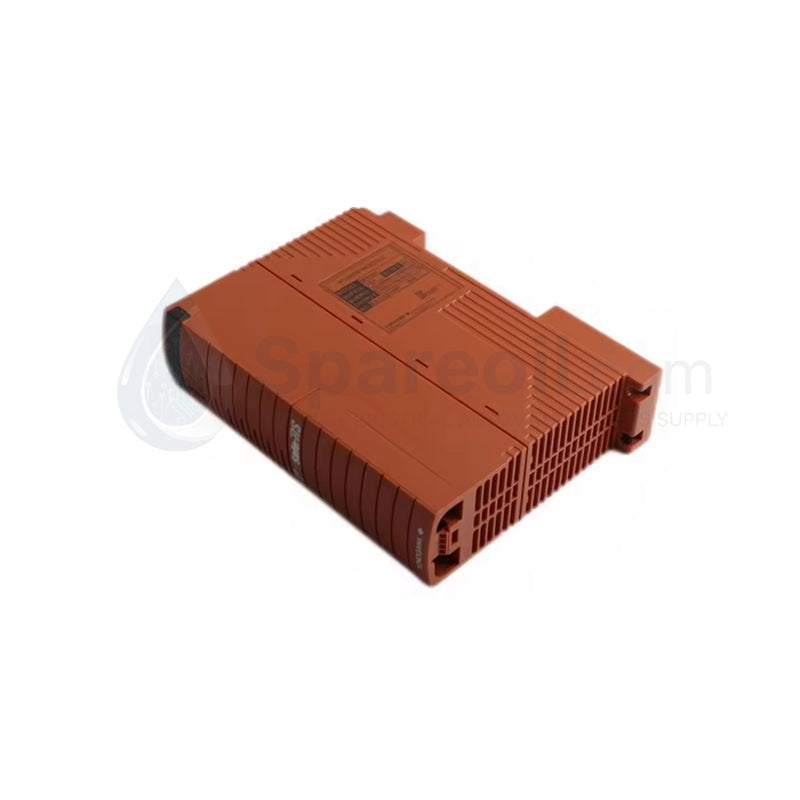

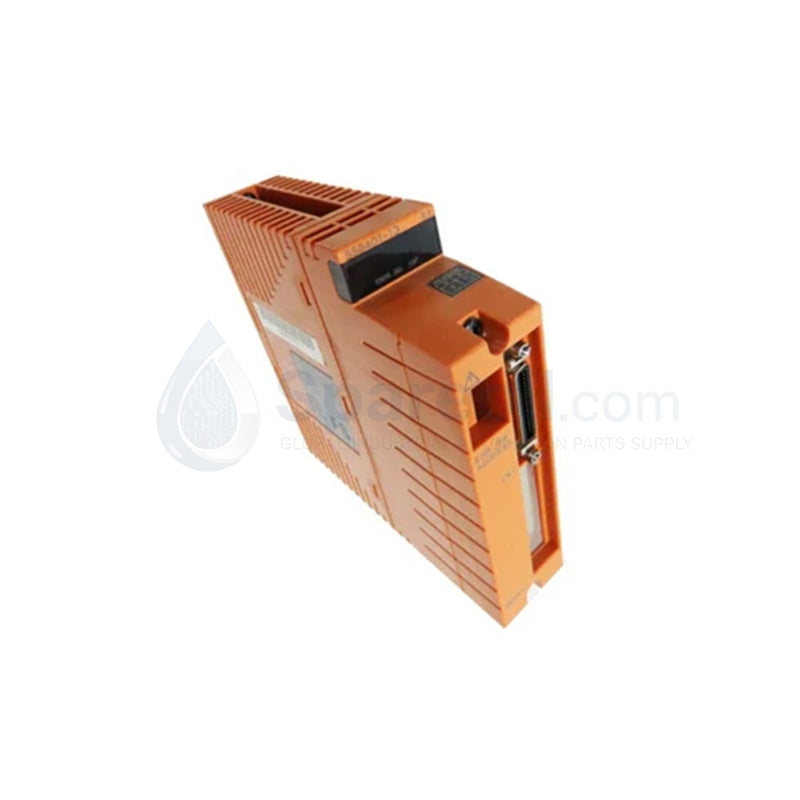

مكرر ناقل الألياف البصرية Yokogawa CENTUM VP SSB401-13

التوفر: 99 متوفر في المخزون

تفاصيل المنتج وحدة Yokogawa SSB401-13 هي وحدة مكرر بصري عالي الأداء لناقل ESB، مصممة لأنظمة التحكم الموزعة (DCS) CENTUM VP و CS...

رمز المنتج: SSB401-13

Manufacturer: Yokogawa
Product No.: SSB401-13
Product Type: وحدات إعادة إرسال الحافلة
Product Origin: Japan
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

تفاصيل المنتج

وحدة Yokogawa SSB401-13 هي وحدة مكرر بصري عالي الأداء لناقل ESB، مصممة لأنظمة التحكم الموزعة (DCS) CENTUM VP و CS 3000. تقوم هذه الوحدة بتوسيع نطاق الاتصال بين محطات التحكم الميدانية (FCS) وعقد الإدخال/الإخراج عن بُعد عبر الألياف البصرية. نحن نقدم هذه الوحدة جديدة تمامًا وأصلية بنسبة 100%، مما يضمن نقل إشارة مستقر وبعيد المدى في الشبكات الصناعية الحيوية.

نظرة عامة على المنتج

تعتبر SSB401-13 العمود الفقري لبنى الإدخال/الإخراج الموزعة. تقوم بتحويل إشارات ناقل ESB الكهربائية إلى إشارات بصرية، مما يسمح لنظام التحكم الموزع (DCS) بتوصيل وحدات الإدخال/الإخراج البعيدة الموجودة على بعد عدة كيلومترات من وحدة التحكم الرئيسية. من خلال استخدام الألياف البصرية، توفر SSB401-13 عزلًا كهربائيًا كاملاً بين القطاعات، مما يقضي بفعالية على مشكلات الحلقات الأرضية ويحمي النظام من ضربات الصواعق أو التداخل الكهرومغناطيسي الشديد (EMI). هذه الوحدة ضرورية للمصافي الكبيرة، والمنصات البحرية، ومحطات الطاقة الضخمة حيث توجد الأجهزة الميدانية بعيدًا عن غرفة التحكم المركزية.

تحليل رقم الجزء

تستخدم سلسلة SSB401 لواحق محددة لتحديد قدراتها الفنية:

SSB401: النموذج الأساسي لمكرر ناقل ESB البصري.
-13: يشير إلى الإصدار المحدد وتكوين المنفذ البصري.
S1: يشير إلى نمط الجهاز وتعديله للتوافق على مستوى النظام.

المواصفات الفنية

الخاصية	تفاصيل المواصفات
الشركة المصنعة	Yokogawa Electric Corporation
رقم الموديل	SSB401-13 (نمط S1)
الوظيفة	مكرر ناقل ESB بصري
توافق النظام	CENTUM VP / CS 3000
سرعة الاتصال	مزامنة ناقل ESB عالي السرعة
واجهة الألياف	منافذ بصرية للروابط الزائدة
درجة حرارة التشغيل	0 درجة مئوية إلى +60 درجة مئوية
درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
الأبعاد	5.1 سم × 20.3 سم × 14.6 سم
الوزن	0.9 كجم
بلد المنشأ	اليابان

المزايا الهندسية

الحصانة ضد التداخل الكهرومغناطيسي/الترددات الراديوية (EMI/RFI): نظرًا لأن SSB401-13 ينقل البيانات عبر الألياف البصرية بدلاً من النحاس، فإنه يظل غير متأثر تمامًا بضوضاء المعدات عالية الجهد. يضمن ذلك نقل بيانات غير فاسدة في البيئات التي تحتوي على VFDs كبيرة أو محركات أو محولات طاقة.
مسافة إرسال ممتدة: تتغلب هذه الوحدة على قيود المسافة المادية لكابلات ESB النحاسية القياسية. تسمح للمهندسين بوضع رفوف الإدخال/الإخراج في المواقع البعيدة مع الحفاظ على نفس الأداء المحدد مثل الإدخال/الإخراج المثبت محليًا.
العزل الكهربائي الكامل: توفر الألياف البصرية مسارًا غير موصل بين محطة التحكم الميدانية (FCS) والعقد البعيدة. هذا يمنع اختلافات الجهد الأرضي الخطيرة بين مناطق المصنع المختلفة ويحمي وحدة التحكم الأساسية من ارتفاعات التيار الكهربائي في الموقع.
دعم المسار الزائد: تتكامل SSB401-13 مع بنية ناقل Yokogawa الزائدة. في حالة حدوث قطع في الألياف، يقوم النظام تلقائيًا بتوجيه البيانات عبر وحدة المكرر الثانوية، مما يضمن عدم تعطل عملية التحكم.
هندسة يابانية متينة: مصممة للتشغيل المستمر على مدار الساعة طوال أيام الأسبوع، تتحمل SSB401-13 درجات الحرارة والاهتزازات الصناعية القاسية. يتناسب إطارها المتين الذي يبلغ وزنه 0.9 كجم بشكل آمن في خزانات محطات Yokogawa القياسية.

الأسئلة الشائعة

هل تتطلب SSB401-13 نوعًا معينًا من الألياف البصرية؟

نعم. يجب عليك استخدام ألياف متعددة الأوضاع أو أحادية الوضع عالية الجودة كما هو محدد في دليل أجهزة Yokogawa لتتوافق مع مواصفات جهاز الإرسال والاستقبال البصري للوحدة. يضمن استخدام الألياف الصحيحة أن تحافظ الوحدة على مسافة الإرسال وقوة الإشارة المقدرة.

هل يمكنني دمج SSB401-13 مع طرز مكرر الناقل الأقدم؟

تم تصميم SSB401-13 Style S1 لأجهزة CENTUM VP و CS 3000 الحديثة. للحفاظ على التكرار الكامل وتزامن توقيت الناقل، نوصي باستخدام طرز متطابقة في طرفي الوصلة البصرية (على سبيل المثال، إقران SSB401 مع SSB401 أخرى).

ما هي أدوات التشخيص المتوفرة في الوحدة؟

تتميز SSB401-13 بمؤشرات LED للحالة على اللوحة الأمامية تشير إلى نشاط الوصلة وصحة الجهاز. بالإضافة إلى ذلك، يوفر برنامج CENTUM VP تشخيصات مفصلة للناقل، للإبلاغ عن توهين الإشارة أو فشل الوصلة مباشرة إلى محطة الهندسة.

كيف تتعامل هذه الوحدة مع فقدان الطاقة؟

تستمد SSB401-13 الطاقة من لوحة المحطة الخلفية. إذا كان للمحطة مصدر طاقة زائد، يظل المكرر نشطًا. أثناء انقطاع التيار الكهربائي الكلي، ستنقطع الوصلة البصرية، وستقوم محطة التحكم الميدانية (FCS) بتشغيل إنذار "فشل الاتصال" للقطاع المتأثر للإدخال/الإخراج عن بُعد.
