Subsystem de E/S Emerson KJ3001X1-BJ1 DeltaV Serie M/Serie S

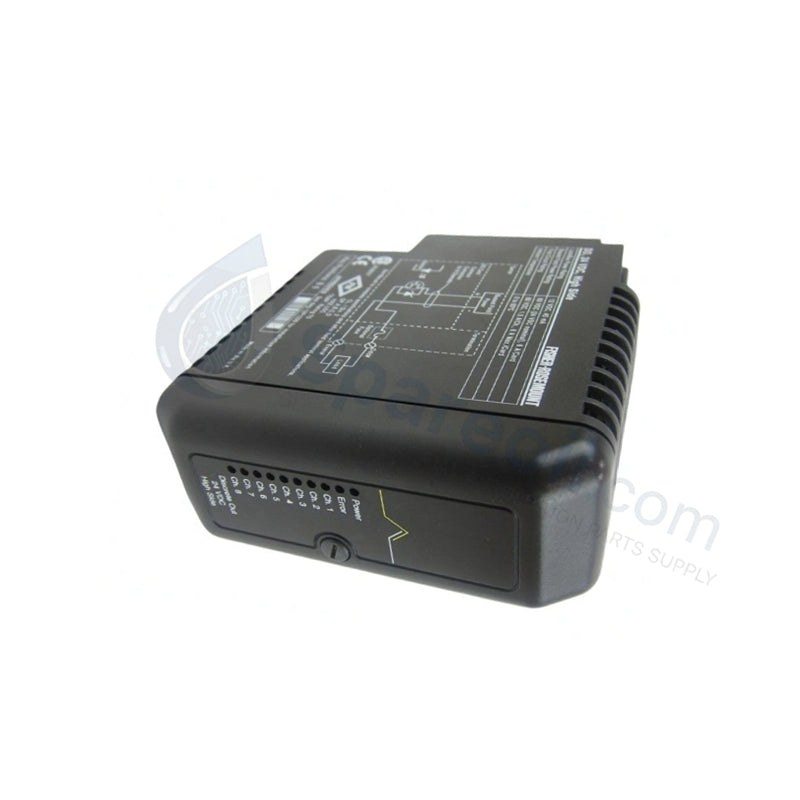

Configurado para conmutación de lado alto (fuente) en instalaciones de Sistemas de Control Distribuido (DCS) Emerson DeltaV, el Emerson KJ3001X1-BJ1 (Módulo de Salida Discreta KJ3001X1-BJ1) proporciona ejecución física/eléctrica directa. Este componente de hardware de 8 canales interconecta el bus de E/S local con cargas de campo de 24 VDC, convirtiendo la lógica de control binaria en salidas de tensión discretas, manteniendo el aislamiento galvánico entre la electrónica del sistema y los circuitos de campo.

Especificaciones de Hardware

Parámetro Especificación
Modelo KJ3001X1-BJ1
Marca Emerson (DeltaV)
Origen EE. UU.
Peso 0,25 kg
Dimensiones 10,7 x 4,1 x 10,5 cm
Temperatura de funcionamiento 0 a +60 °C
Consumo de energía Corriente del bus local: 100 mA típico a 12 VCC
Número de pieza 12P0683X082
Tipo de producto Módulo de salida discreta (DO)
Densidad de canales 8 canales
Configuración de salida Conmutación de lado alto (fuente)
Tensión de salida nominal 24 VCC
Corriente de salida Máximo 45 mA por canal
Aislamiento Aislamiento galvánico de canal a sistema
Indicadores de estado LEDs de ENCENDIDO/APAGADO por canal
Conformidad Certificado UL, CSA, CE

Características de Control de Proceso e Instrumentación DCS

El módulo incorpora aislamiento galvánico de canal a sistema para eliminar corrientes de bucle a tierra y salvaguardar el bus local DeltaV de transitorios eléctricos del lado del campo. Cada uno de los 8 canales de salida discretos cuenta con un interruptor de estado sólido de lado alto independiente capaz de entregar hasta 45 mA de corriente continua a una tensión nominal de 24 VCC. Los diagnósticos LED dedicados a bordo proporcionan validación visual del estado lógico de cada canal individual. Las interfaces mecánicas y eléctricas de la placa base están certificadas para instalación en caliente, garantizando una compatibilidad perfecta con la conexión en caliente dentro de los portadores de E/S de la serie M y la serie S sin interrumpir los bucles de procesamiento activos adyacentes.

Preguntas Frecuentes

P: ¿Cuáles son las limitaciones físicas de intercambio en caliente al reemplazar el módulo en condiciones de sistema en vivo?

R: El KJ3001X1-BJ1 permite la extracción e inserción en línea bajo tensión. Sin embargo, las líneas de alimentación del lado del campo deben permanecer estables durante el intercambio para evitar retroceso inductivo no deseado o sobretensiones de corriente localizadas. La placa base del sistema reconoce automáticamente el módulo de reemplazo físico y restaura los parámetros de configuración una vez que la conexión de hardware está bloqueada.

P: ¿Cuál es la corriente continua máxima nominal por canal y se pueden paralelizar los canales para cargas más altas?

R: Cada canal de salida individual admite una carga continua máxima de 45 mA a 24 VCC. No se admite la conexión en paralelo de varios canales para accionar una única carga de alta corriente, ya que las variaciones internas de retardo de propagación a través de los interruptores de estado sólido pueden causar una distribución desequilibrada de la corriente y eventuales fallas del canal. Los dispositivos de campo de alta corriente requieren la instalación de un relé de interposición externo.

P: ¿El módulo admite el protocolo de bucle HART avanzado o las capacidades de detección de fallas de línea?

R: No, el KJ3001X1-BJ1 es un módulo de señalización binaria discreta estándar diseñado exclusivamente para tareas de conmutación de ENCENDIDO/APAGADO. No posee los componentes de circuito analógicos necesarios para la comunicación HART, ni cuenta con funciones internas de monitoreo de línea de circuito abierto o cortocircuito.

Pautas de Instalación en Campo

Para asegurar una alineación mecánica y una integridad eléctrica adecuadas, los instaladores deben deslizar el módulo verticalmente en la ranura designada en el portador de E/S de la serie M o serie S hasta que los dos pestillos de retención hagan clic. Confirme que el conjunto de bloques de terminales coincide con la configuración de fuente de lado alto de 24 VCC requerida antes de aplicar alimentación de bucle externa. Todos los cables de señal del lado del campo deben usar cableado de par trenzado para mitigar la interferencia electromagnética. Los cables blindados deben terminar en la barra de tierra del sistema de punto único dentro del gabinete y nunca deben formar bucles de tierra localizados. Mantenga una separación física mínima de 50 mm entre los cables de E/S de baja tensión y las líneas de alimentación de CA de alta tensión dentro de las rutas de conductos de cables internos para suprimir la diafonía.
