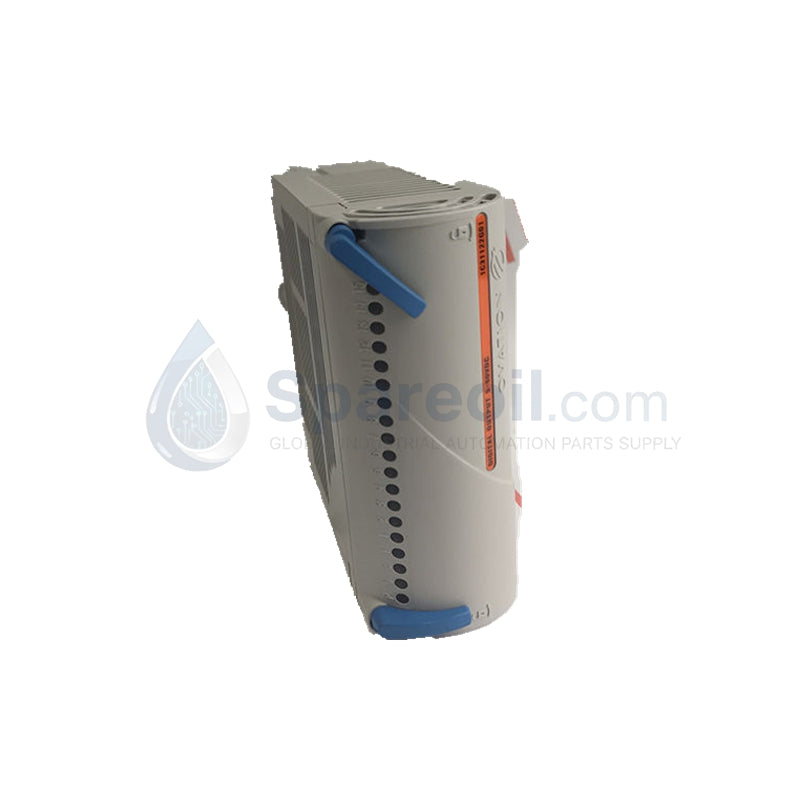

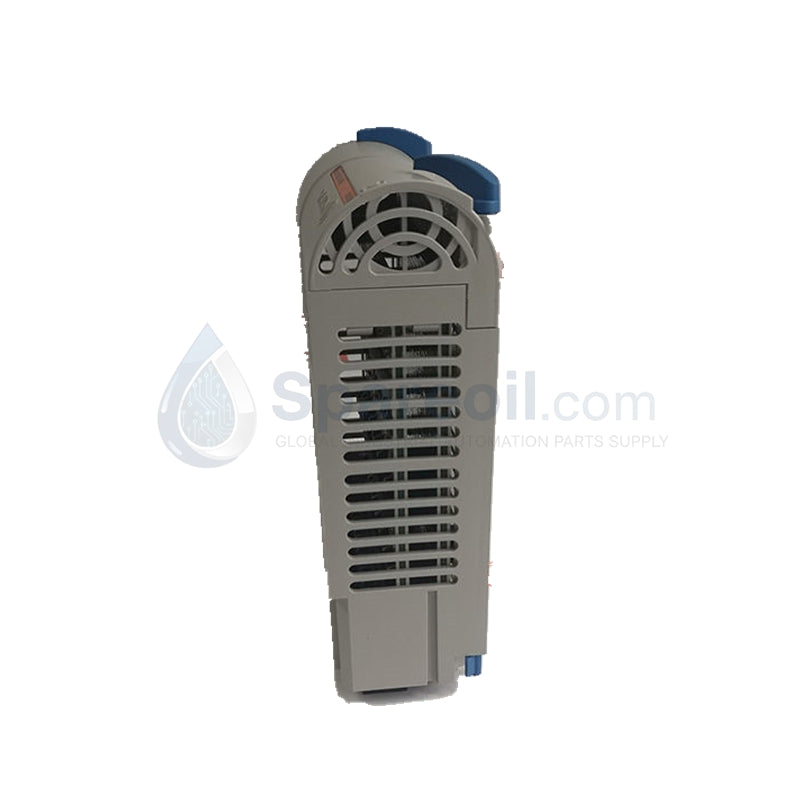

1C31233G01 Módulo DI Ovation / Westinghouse 24 VCC

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Emerson Ovation 1C31233G01 funciona como un módulo de Entrada Digital (DI) de alta velocidad diseñado para el...

Código: 1C31233G01

Manufacturer: Emerson
Product No.: 1C31233G01
Product Type: Módulos de entrada digital
Product Origin: USA
Payment:T/T, Western Union
Weight: 1400g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Emerson Ovation 1C31233G01 funciona como un módulo de Entrada Digital (DI) de alta velocidad diseñado para el Sistema de Control Distribuido (DCS) Ovation™. Este módulo capta señales discretas de ENCENDIDO/APAGADO de hardware de campo crítico, incluyendo interruptores de límite, pulsadores, contactos de relé y enclavamientos de protección. Digitaliza estas entradas de campo en datos de nivel lógico para monitoreo en tiempo real y registro de Secuencia de Eventos (SOE). Suministramos esta unidad como 100% nueva y original, asegurando la respuesta de alta velocidad y el aislamiento eléctrico necesario para circuitos estables de protección de turbinas y calderas.

Especificaciones técnicas

El 1C31233G01 utiliza aislamiento óptico de alto grado para mantener la integridad de la señal en entornos ruidosos de plantas de energía.

Parámetro	Especificación
Número de modelo	1C31233G01
Canales de entrada	16 Entradas Digitales Aisladas
Tensión de entrada nominal	24 VCC (rango de 0–30 VCC soportado)
Umbrales lógicos	Lógica “1” ≥ 15 VCC; Lógica “0” ≤ 5 VCC
Aislamiento	Aislamiento Óptico; 2500 V RMS al Sistema
Tiempo de escaneo	< 1 ms por canal (Adquisición Rápida)
Consumo de energía	3 W
Temperatura de funcionamiento	0°C a +60°C
Temperatura de almacenamiento	–40°C a +85°C
Dimensiones	50 × 240 × 200 mm
Peso	1.4 kg (3.0 kg peso de envío)
País de origen	Estados Unidos

Ventajas de ingeniería

Respuesta de señal ultrarrápida: Con un tiempo de escaneo de menos de 1 ms por canal, el 1C31233G01 sobresale en aplicaciones de Secuencia de Eventos (SOE). Esta velocidad permite al DCS marcar con precisión los disparos de interruptores o las activaciones de enclavamientos de seguridad, lo cual es vital para el análisis de la causa raíz posterior al disparo.
Barreras de aislamiento óptico: Cada uno de los 16 canales cuenta con aislamiento óptico independiente. Esta arquitectura protege el sensible backplane Ovation de sobretensiones y bucles de tierra del lado de campo de hasta 2500 V RMS, evitando eficazmente que una sola falla de campo comprometa todo el rack del controlador.
Utilización eficiente del armario: La alta densidad de canales permite a los ingenieros monitorear más dispositivos de campo dentro de una huella física más pequeña. Esto minimiza el número de racks de E/S requeridos y simplifica el cableado para sistemas complejos de balance de planta (BOP).
Mantenimiento sin interrupciones: El módulo admite la capacidad de intercambio en caliente. El personal de mantenimiento puede reemplazar un módulo mientras el sistema permanece energizado, asegurando que el monitoreo del estado del equipo continúe sin requerir un apagado completo del proceso.
Retroalimentación visual de estado: Los indicadores LED integrados proporcionan una confirmación visual inmediata de la actividad del canal y la salud del módulo. Esto simplifica la resolución de problemas en el campo al permitir a los técnicos verificar la presencia de la señal de un vistazo sin equipo de prueba especializado.

Preguntas frecuentes

¿Puede el 1C31233G01 manejar entradas de 48VCC?

No. Este módulo está específicamente clasificado para entradas nominales de 24VCC (máx. 30VCC). La aplicación de 48VCC probablemente dañará los circuitos de aislamiento óptico. Para aplicaciones de 48VCC, especifique la variante de DI de alto voltaje adecuada para su sistema Ovation.
¿Cuál es la diferencia entre este módulo y un módulo DI estándar no aislado?

Los módulos estándar a menudo comparten una tierra común, lo que aumenta el riesgo de interferencia de ruido. El 1C31233G01 proporciona un aislamiento de 2500V RMS por canal, lo que lo hace muy superior para entornos industriales con mucho ruido como las plataformas de turbinas de las centrales eléctricas.
¿Cómo aseguro la mejor precisión de temporización para la grabación de SOE?

Para maximizar el beneficio del tiempo de escaneo de <1ms, asegúrese de que la velocidad de la tarea de su controlador Ovation coincida con los requisitos de su lógica de protección. Utilice cables de par trenzado blindados para las tiradas de campo de 24VCC para minimizar el ruido inducido que podría causar transiciones lógicas falsas.
¿Este módulo admite entradas de contacto húmedo y seco?

Sí. El 1C31233G01 se interconecta con contactos secos (usando la alimentación de 24VCC del sistema) o contactos húmedos proporcionados por alimentación de campo externa, siempre que los niveles de voltaje se mantengan dentro del rango de 15-30VCC para una Lógica "1".
