Salida de lado alto de 24 V | KJ3202X1-BK1

Salida de lado alto de 24 V | KJ3202X1-BK1 | Emerson DeltaV

Disponibilidad: 99 Quedan en stock

Descripción del producto El Emerson KJ3202X1-BK1 (número de pieza 12P4693) sirve como un módulo de Salida Discreta (DO) reforzado para...

Código: KJ3202X1-BK1

Manufacturer: Emerson
Product No.: KJ3202X1-BK1
Product Type: Salidas digitales de 24 VCC
Product Origin: USA
Payment:T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción del producto

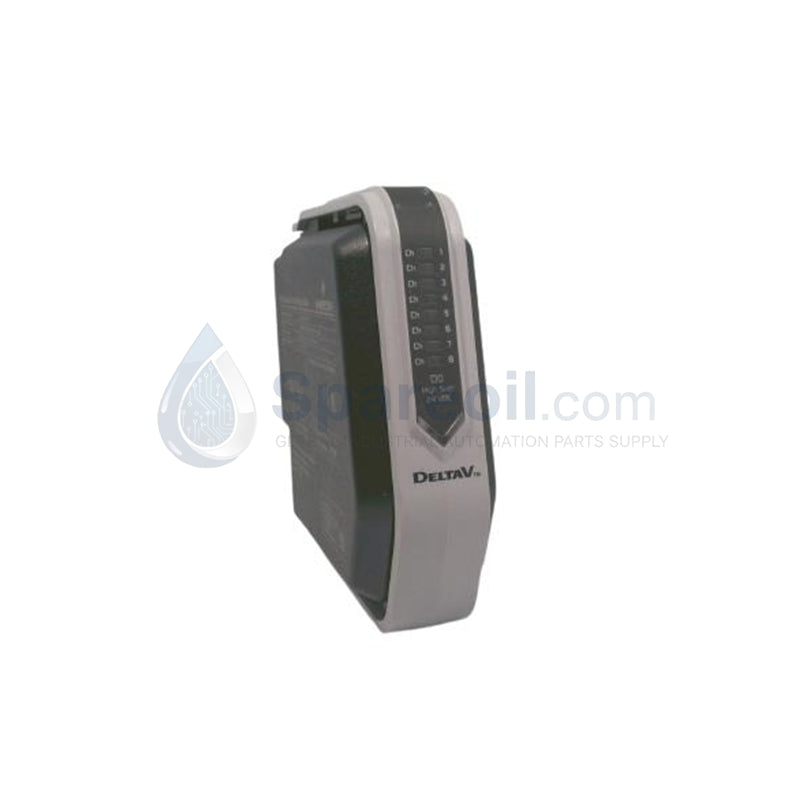

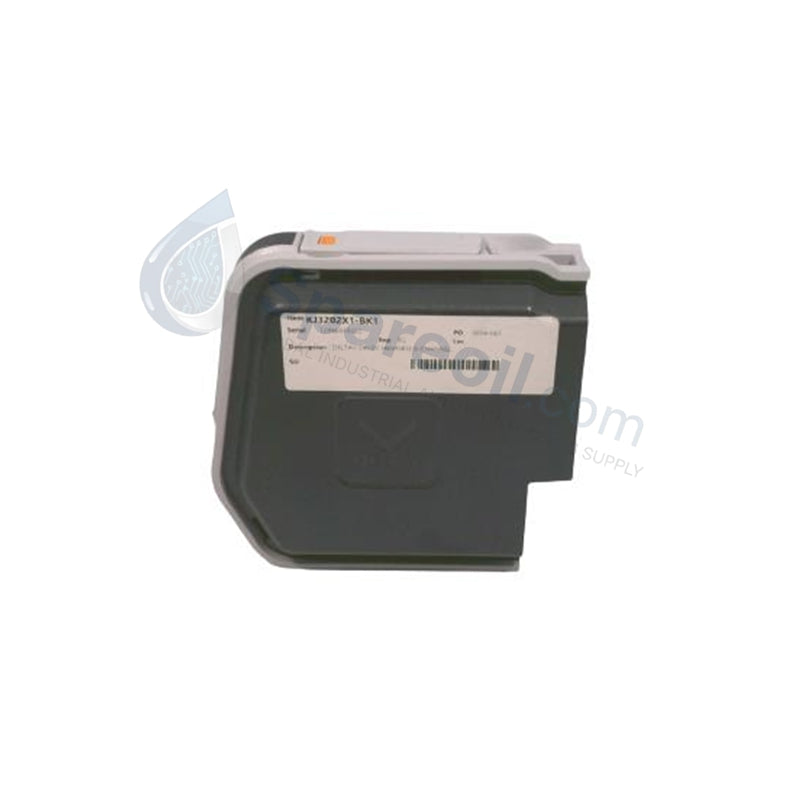

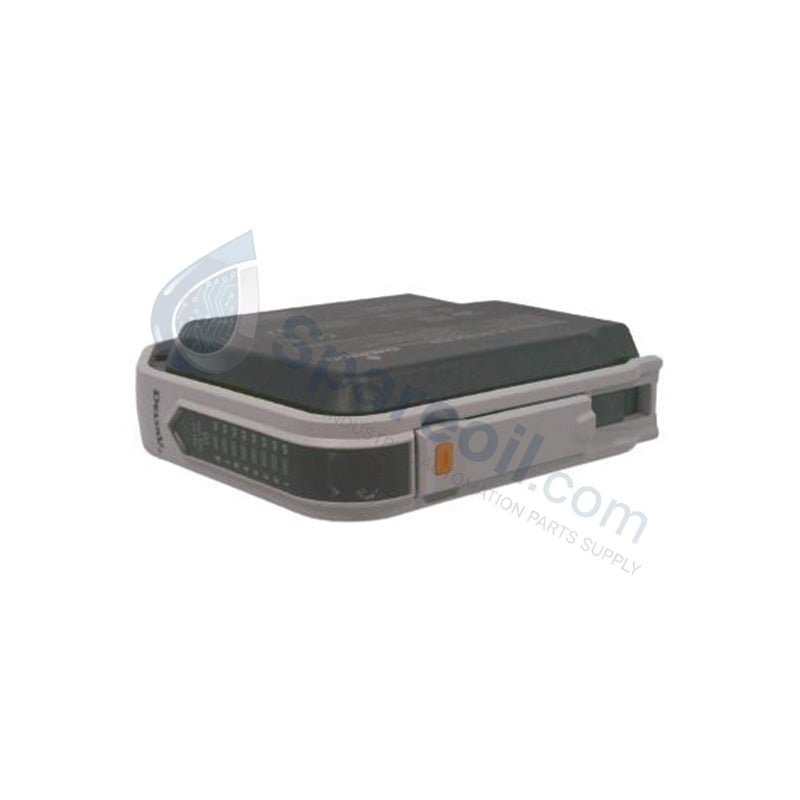

El Emerson KJ3202X1-BK1 (número de pieza 12P4693) sirve como un módulo de Salida Discreta (DO) reforzado para el Sistema de Control Distribuido (DCS) DeltaV™ S-Series. Esta tarjeta proporciona 8 canales aislados de lado alto, cada uno entregando una señal de 24VDC para controlar dispositivos de campo críticos como solenoides, bobinas de relé e indicadores visuales. Diseñado para entornos de procesos de alta disponibilidad, el KJ3202X1-BK1 soporta las rigurosas exigencias de los sectores de petróleo y gas, química y generación de energía. Suministramos este módulo como equipo original 100% nuevo, asegurando que su instalación se beneficie de la fiabilidad genuina de Emerson y el pleno cumplimiento de las certificaciones de seguridad para áreas peligrosas.

Desglose del número de pieza

KJ3202X1-BK1: Identificador de modelo principal de la serie S de DeltaV.
12P4693: Número de pieza de fabricación interna de Emerson.
SE4002S1T2B1: Revisión de hardware y código de configuración específicos.

Especificaciones técnicas

Característica	Detalles
Fabricante	Emerson (EE. UU.)
Número de modelo	KJ3202X1-BK1
Tipo de salida	Salida discreta (DO) - Lado alto
Número de canales	8 canales aislados
Tensión de salida	24 VCC nominales
Temperatura de funcionamiento	–40 °C a +70 °C (rango industrial extendido)
Clasificaciones de seguridad	Certificación ATEX, IECEx, FM
Aislamiento	Aislamiento galvánico de canal a sistema
Montaje	Ranura de portadora de E/S DeltaV S-Series
Peso	0,3 kg
Intercambiable en caliente	Sí, admite reemplazo en línea

Ventajas de ingeniería

Preparado para áreas peligrosas: Esta tarjeta cuenta con certificaciones ATEX e IECEx, lo que permite su instalación directa en entornos de Zona 2. Al implementar el KJ3202X1-BK1 más cerca del proceso, se reduce la longitud del costoso cableado de campo y se simplifica su estrategia de protección contra explosiones.
Soporte de arquitectura redundante: El módulo se integra perfectamente con los buses de comunicación y alimentación redundantes de DeltaV. En una configuración redundante, el sistema mantiene el control continuo incluso durante un fallo de bus o de alimentación, lo que evita paradas de proceso no planificadas.
Lógica de conmutación de lado alto: El diseño de lado alto asegura que la carga permanezca conectada al riel positivo, lo que se alinea con los estándares de seguridad industrial globales. Esta arquitectura simplifica la detección de fallas a tierra y garantiza un comportamiento predecible durante el mantenimiento.
Rendimiento térmico extendido: El módulo funciona perfectamente de –40 °C a +70 °C. Este amplio rango de temperatura permite la instalación en gabinetes de instrumentos remotos (RIE) que carecen de un control climático riguroso, típico de las plataformas marinas y los perímetros de las refinerías.
Mantenimiento sin tiempo de inactividad: El diseño intercambiable en caliente permite a los técnicos reemplazar una tarjeta mientras el resto de la portadora DeltaV permanece energizada. Esto asegura que su sistema de control permanezca en línea durante las actualizaciones de hardware o el mantenimiento rutinario.

Preguntas frecuentes

¿Puede el KJ3202X1-BK1 manejar cargas inductivas como solenoides grandes?

Sí. Sin embargo, aunque la tarjeta incluye protección interna, recomendamos instalar diodos de retorno externos a través de grandes cargas inductivas para suprimir los picos de voltaje y maximizar la vida útil del circuito de salida del módulo.
¿Es esta tarjeta compatible con las portadoras de la serie M de DeltaV?

No. El KJ3202X1-BK1 es un módulo de la serie S (horizontal). Asegúrese de utilizar la portadora de E/S de la serie S correcta antes de intentar la instalación.
¿Cómo indica la tarjeta una condición de falla?

El módulo cuenta con LEDs de diagnóstico integrados en el panel frontal. Estos proporcionan confirmación visual inmediata del estado de la alimentación, la salud de la comunicación y los estados de los canales individuales, lo que agiliza la resolución de problemas en el campo.
