330709-000-060-50-02-00 Bently Nevada Sonda de proximidad

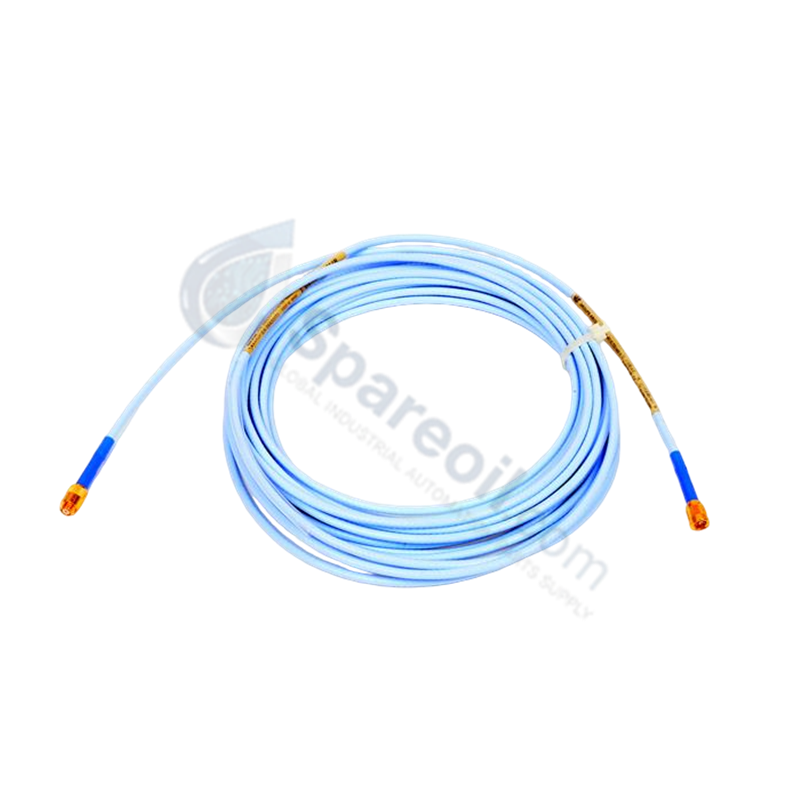

330709-000-060-50-02-00 Sensores de proximidad serie 3300 XL Bently Nevada

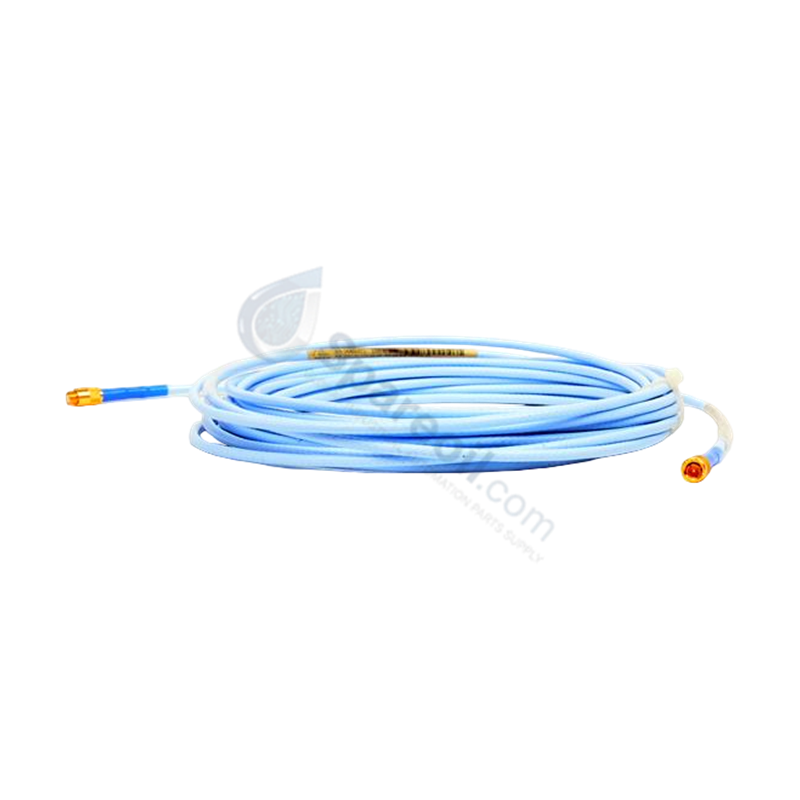

330709-000-060-50-02-00 Sensores de proximidad serie 3300 XL Bently Nevada

Disponibilidad: 10 Quedan en stock

La Bently Nevada 330709-000-060-50-02-00, también catalogada como la sonda de proximidad 330709, funciona como un componente de hardware dedicado para...

Código: 330709-000-060-50-02-00

Manufacturer: Bently Nevada
Product No.: 330709-000-060-50-02-00
Product Type: Sensores de Proximidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 3000g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

La Bently Nevada 330709-000-060-50-02-00, también catalogada como la sonda de proximidad 330709, funciona como un componente de hardware dedicado para la detección sin contacto de desplazamiento y vibración del eje dentro de las plataformas de monitoreo de vibraciones 3300 XL.

Desglose de sufijos y matriz de modelos

La estructura de sufijos de este modelo de sonda de proximidad con rosca métrica de 11 mm se configura de la siguiente manera:

330709: Modelo base de sonda de proximidad 3300 XL de 11 mm con rosca métrica M16 x 1,5 (sin blindaje).
000: Opción de longitud sin rosca de 0 mm.
060: Opción de longitud total de la carcasa de 60 mm.
50: Opción de longitud total de 5,0 metros (16,4 pies).
02: Opción de conector y tipo de cable utilizando un conector ClickLoc coaxial en miniatura en cable estándar.
00: Opción de aprobación de agencia que indica que no se requieren aprobaciones.

Especificaciones del hardware

Parámetro	Especificación
Modelo	330709-000-060-50-02-00
Marca	Bently Nevada
Origen	EE. UU.
Peso	0,35 kg (peso neto), 3,0 kg (peso de envío)
Dimensiones	11,0 mm de diámetro de punta, 60 mm de longitud de caja, 5,0 m de longitud de cable
Perfil de rosca	Rosca métrica M16 x 1,5
Temperatura de funcionamiento	-51 a +177 grados C
Consumo de energía	Sensor pasivo (0 W)
Tipo de conector	Conector ClickLoc coaxial en miniatura
Tipo de cable	Cable coaxial estándar

Escalado de sonda de corrientes parásitas y dinámica del rotor

Esta sonda de corrientes parásitas con rosca métrica de 11 mm genera un campo electromagnético de alta frecuencia en su punta para monitorear la dinámica del rotor sin contacto físico. Para lograr la calibración del factor de escala estándar de 3,94 V/mm (100 mV/mil), la sonda debe funcionar con un sensor Proximitor 3300 XL de 11 mm emparejado y el cable de extensión correspondiente (generalmente coincidiendo con una configuración de longitud total del sistema de 5,0 metros). Durante la instalación mecánica, los técnicos deben realizar la validación de la tensión de separación, ajustando la posición física hasta que la salida del sistema indique -10 VCC, lo que representa el centro del rango de funcionamiento lineal. Este paso minimiza los errores de calibración y optimiza la supresión de la diafonía al colocar múltiples sensores en estrecha proximidad radial en el eje.

Preguntas frecuentes

P: ¿Se puede cablear directamente esta sonda 330709-000-060-50-02-00 a un Proximitor 3300 XL de 8 mm?

R: No. La bobina de la sonda de 11 mm tiene parámetros inductivos y físicos diferentes a los de una sonda de 8 mm. La conexión de esta sonda a un Proximitor de 8 mm causará una grave desadaptación de impedancia y una escala inválida.

P: ¿Es esta sonda de 5,0 metros compatible con un cable de extensión adicional de 5,0 metros?

R: No. El Proximitor 3300 XL de 11 mm requiere una longitud de sistema fija (normalmente 5,0 metros o 9,0 metros). Una sonda de 5,0 metros está diseñada para conectarse directamente al Proximitor sin un cable de extensión para formar un sistema completo de 5,0 metros.

Pautas de instalación en campo

Montaje con rosca mecánica: Enrosque manualmente el cuerpo M16 x 1,5 en el soporte para asegurar una alineación correcta. No exceda los límites máximos de par especificados para los cuerpos de sonda métricos sin blindaje para evitar daños estructurales a la bobina de la sonda.
Ajuste de la separación eléctrica: Conecte un voltímetro al bloque de terminales del sensor Proximitor. Gire el cuerpo de la sonda en el puerto de montaje hasta que la tensión de salida coincida con el valor objetivo de -10,0 VCC. Bloquee el cuerpo de la sonda utilizando las contratuercas suministradas.
Aislamiento del conector coaxial: Instale siempre el protector del conector ClickLoc sobre la conexión coaxial. El blindaje de cobre exterior del cable coaxial debe permanecer eléctricamente aislado de la carcasa de la máquina para evitar que el ruido de bucle de tierra industrial corrompa las lecturas de vibración dinámicas.
