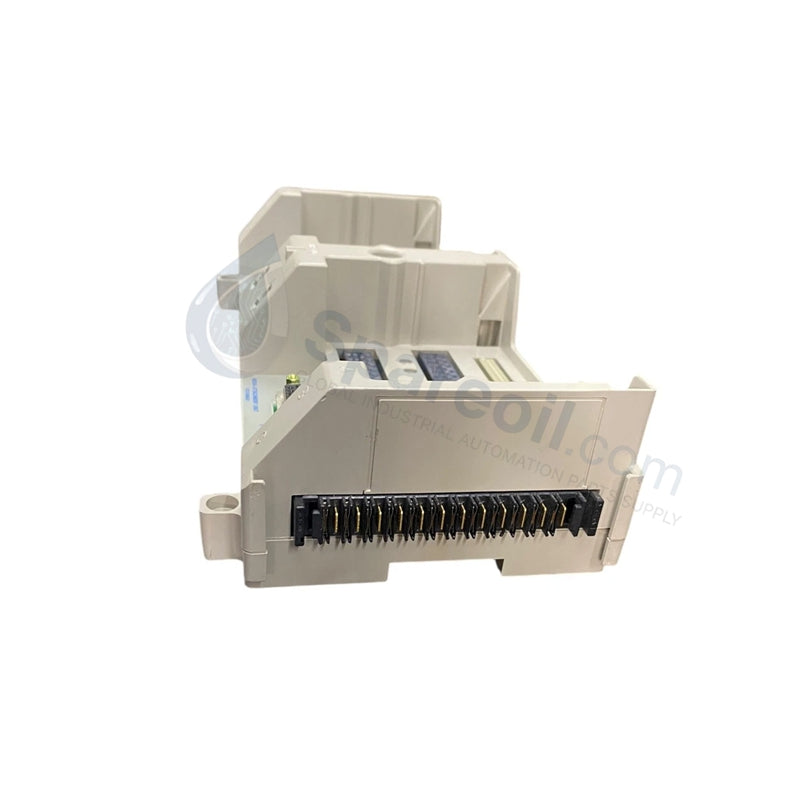

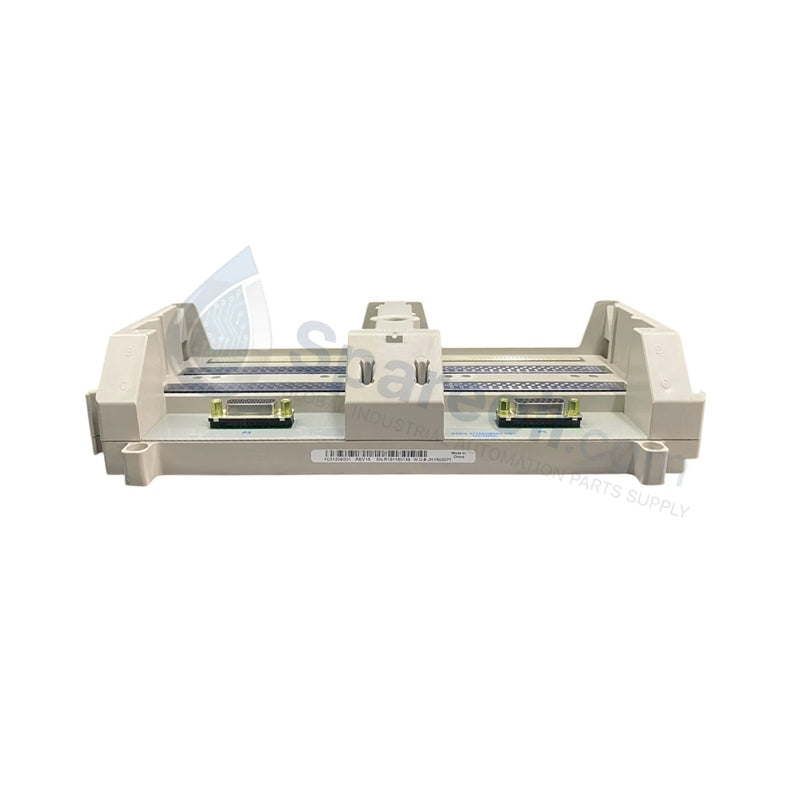

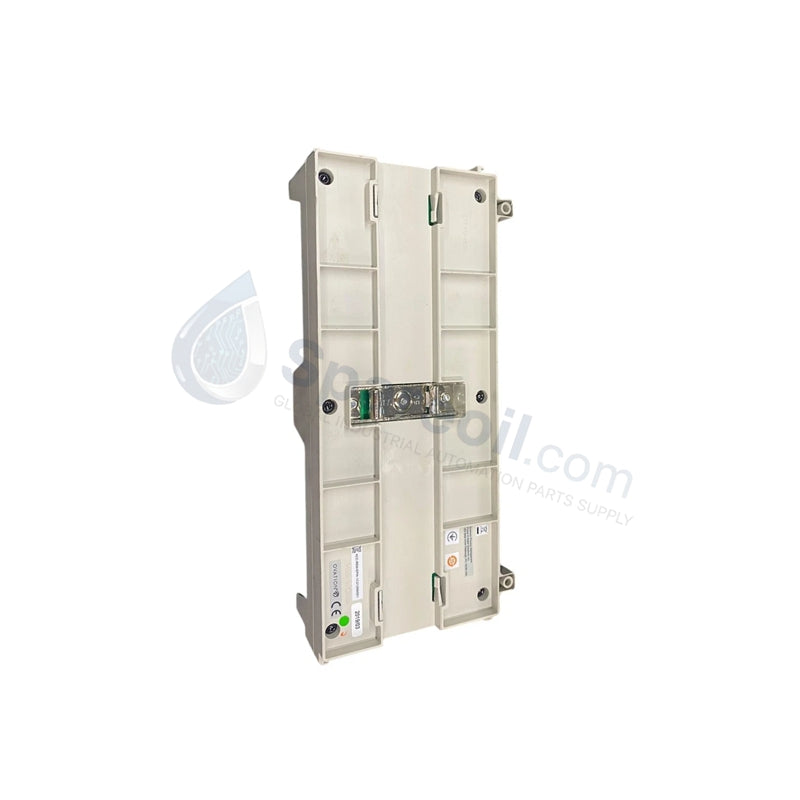

Ensamblaje de Base de Módulo de 4 Ranuras

Ensamblaje de Base de Módulo de 4 Ranuras | Emerson 1C31206G01

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Emerson Ovation 1C31206G01 sirve como unidad base de conexión de medios especializada y ensamblaje de rack de...

Código: 1C31206G01

Manufacturer: Emerson
Product No.: 1C31206G01
Product Type: Unidades base del módulo
Product Origin: USA
Payment:T/T, Western Union
Weight: 600g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Emerson Ovation 1C31206G01 sirve como unidad base de conexión de medios especializada y ensamblaje de rack de 4 ranuras para el sistema de control distribuido (DCS) Ovation™. Esta unidad base proporciona la base física y eléctrica para los módulos de salida analógica (AO), facilitando la generación de señales precisas de 4–20 mA o 0–10 V. Actúa como la interfaz crítica entre el backplane del controlador y los dispositivos de campo, como válvulas de control, VFD y posicionadores. Suministramos esta unidad como 100 % nueva y original, lo que garantiza la integridad estructural y la conectividad eléctrica necesarias para los lazos de control de agua de alimentación, turbina y reactor de misión crítica.

Especificaciones técnicas

El 1C31206G01 proporciona la base para la conversión D/A de alta resolución y la generación de señales aisladas.

Parámetro	Especificación
Número de modelo	1C31206G01
Tipo	Base de conexión de medios / Ensamblaje de base de módulo
Capacidad de ranuras	Configuración de rack de 4 ranuras
Señales admitidas	4–20 mA, 0–10 V, ±10 V (depende del módulo)
Resolución D/A	12–16 bits (cuando se llena con módulos AO)
Precisión	±0.1 % de la escala completa (típico)
Aislamiento	Canal a canal y canal a sistema
Accionamiento de carga	Hasta 600 Ω (modo de corriente)
Temperatura de funcionamiento	0 °C a +60 °C
Montaje	Chasis/ranura de rack estándar de Ovation
Peso	1.32 libras (0.6 kg)
Condición	Nuevo y original

Ventajas de ingeniería

Densidad de 4 ranuras optimizada: El 1C31206G01 cuenta con un diseño compacto de 4 ranuras que maximiza el espacio del gabinete. Esto permite a los ingenieros agrupar las funciones de salida analógica, simplificando la gestión de cables para colectores de válvulas y bancos de actuadores complejos.
Propagación de señal estable: Esta unidad base proporciona las rutas eléctricas rígidas necesarias para la generación analógica de baja deriva. Minimiza la resistencia de contacto entre el módulo y el backplane, asegurando que los comandos de 4-20 mA permanezcan precisos incluso en entornos de centrales eléctricas con mucha vibración.
Barrera de aislamiento galvánico: Cuando se combina con módulos AO de Ovation, esta unidad base admite un aislamiento galvánico completo. Esta arquitectura protege el procesador DCS central de transitorios del lado del campo y bucles de tierra, evitando eficazmente que las fallas eléctricas externas causen una interrupción del controlador.
Soporte de mantenimiento sin interrupciones: El diseño de la unidad base facilita el reemplazo de módulos intercambiables en caliente. Los técnicos pueden quitar e insertar módulos de E/S en las ranuras sin desenergizar la unidad base ni interrumpir el enlace de comunicación con el resto del nodo.
Terminación industrial robusta: El 1C31206G01 maneja los requisitos de accionamiento de alta carga (hasta 600 Ω) necesarios para el cableado de campo de larga distancia. Asegura que la señal conserve su integridad desde la sala de control hasta el posicionador de válvula remoto sin degradación.

Preguntas frecuentes

¿Esta unidad base incluye los módulos de salida analógica?

No. El 1C311206G01 es el ensamblaje de la base de conexión de medios de 4 ranuras. Debe comprar los módulos de salida analógica individuales (como la serie 1C31205) por separado para llenar las ranuras según sus requisitos de E/S específicos.
¿El 1C31206G01 es compatible con racks de E/S Westinghouse más antiguos?

Sí. Esta unidad base mantiene total compatibilidad mecánica y eléctrica con el hardware Ovation heredado de la era Westinghouse, así como con los ensamblajes modernos de Emerson Emerson, lo que permite una modernización perfecta del sitio.
¿Cuál es la función principal de la designación "Conexión de medios"?

La designación "Conexión de medios" se refiere al papel de la unidad en la conexión física de la electrónica de procesamiento de E/S al medio de comunicación (el backplane) y a las terminaciones del cableado de campo.
¿Puedo mezclar diferentes tipos de módulos dentro de las 4 ranuras de esta base?

Generalmente, las unidades base de Ovation están diseñadas para familias de módulos específicas. Asegúrese de que los módulos que desea instalar sean compatibles con los protocolos de conexión de medios y la codificación física del ensamblaje 1C31206G01.
