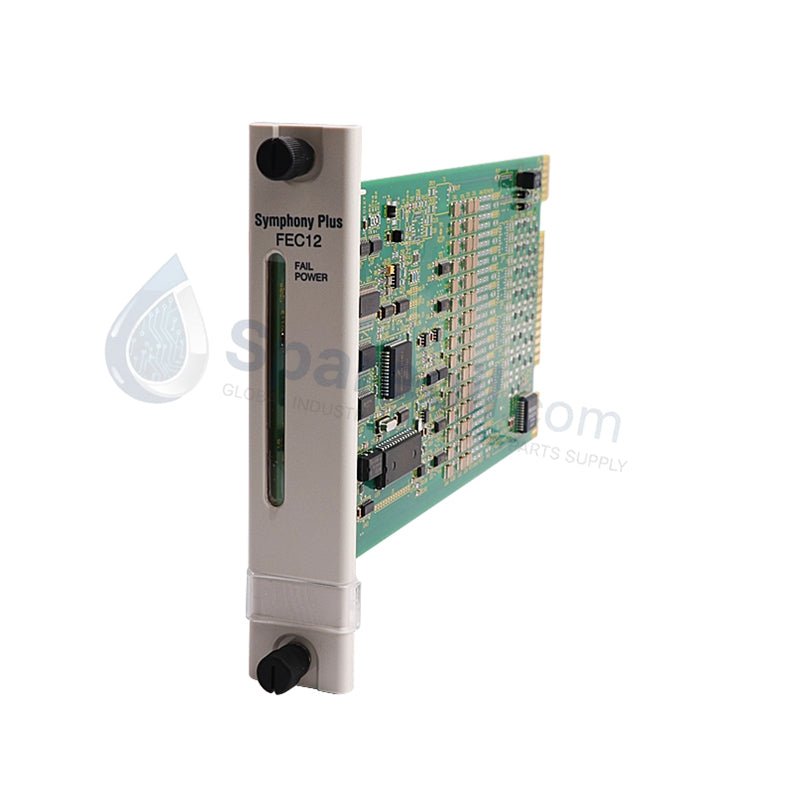

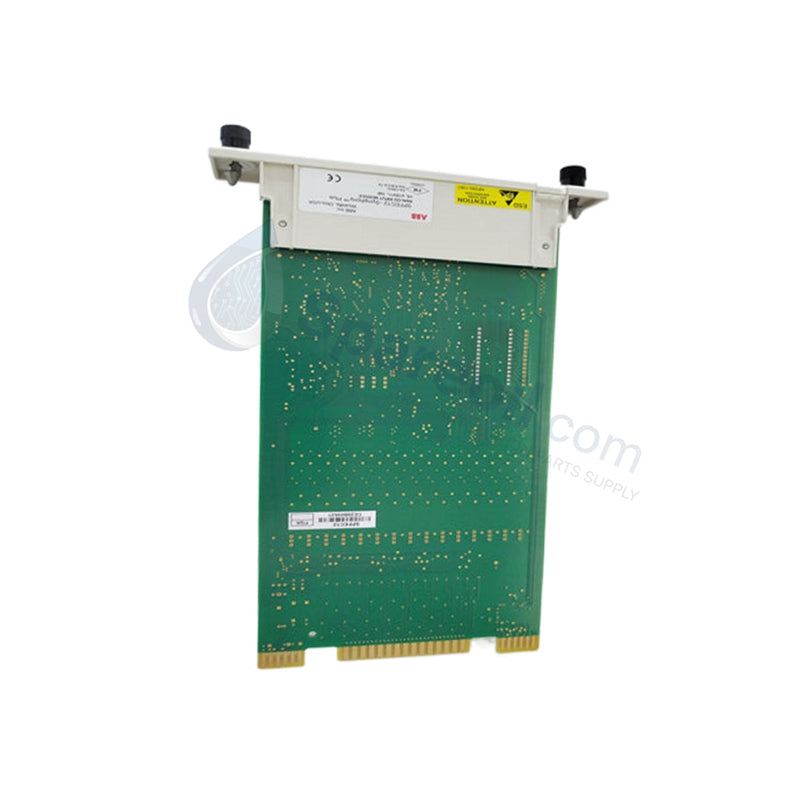

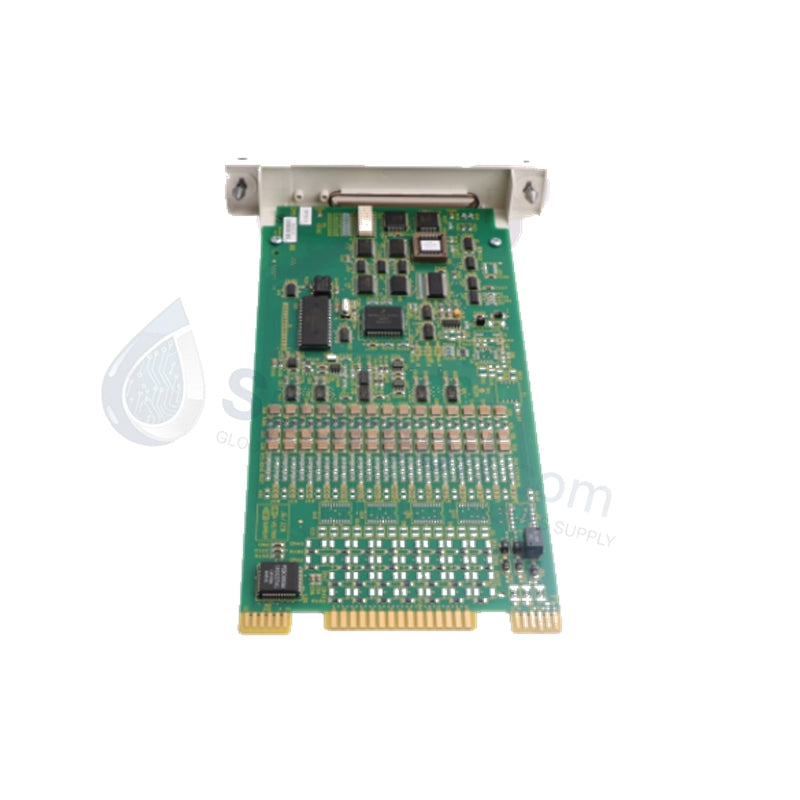

Tarjeta de Interfaz Analógica ABB SPFEC12

La ABB SPFEC12, también catalogada como Módulo de Comunicaciones para Equipos de Campo con Entrada Analógica SPFEC12, opera como un componente de hardware dedicado para la adquisición de señales de sensores de alta densidad dentro de las plataformas de E/S Harmony Rack de Symphony Plus (S+ HR).

Especificaciones de Hardware

Parámetro Especificación
Modelo SPFEC12
Marca ABB
Origen EE. UU. / Fabricación Global
Peso 0.3 kg
Dimensiones 229 mm x 51 mm x 330 mm
Temperatura de operación 0 °C a 60 °C
Consumo de energía No especificado (Carga de bus estándar)
Canales de entrada 15 canales de alta densidad
Tipos de señal 4-20 mA, 1-5 VDC
Resolución 12 bits o 16 bits (dependiendo de la configuración)

Características de Control Industrial y Comunicación

El módulo SPFEC12 se integra en el backplane de E/S del Harmony Rack para facilitar el intercambio determinista de datos entre los sensores de campo y el controlador. Admite el escalado de E/S de alta densidad al proporcionar 15 canales de entrada independientes. El módulo realiza una conversión analógica a digital local, asegurando que la velocidad de comunicación del bus del backplane se mantenga sincronizada con el ciclo de escaneo general del sistema. Además, el SPFEC12 es compatible con las actualizaciones de firmware flash estándar, lo que permite ajustes de configuración y capacidades de diagnóstico mejoradas según lo requieran las aplicaciones de control de procesos específicas.

Preguntas Frecuentes

P: ¿El SPFEC12 admite la sustitución en caliente (hot-swapping) dentro del Harmony Rack?

R: El SPFEC12 está diseñado para su inserción y extracción dentro del entorno de E/S S+ HR Harmony Rack. Asegúrese de que el cableado de campo esté desconectado o que el bucle esté en un estado de control no crítico antes de retirar el módulo para evitar la retroalimentación eléctrica transitoria durante el proceso de extracción.

P: ¿Cómo gestiona el módulo la configuración de escalado de señal?

R: El escalado de señal se gestiona a través del software de configuración del controlador. El módulo proporciona valores digitales brutos basados en la resolución A/D seleccionada (12 bits o 16 bits). Asegúrese de que la configuración del firmware coincida con el rango de entrada específico (4-20 mA o 1-5 VDC) para mantener la precisión de los datos de proceso digitalizados.

Guías de Instalación en Campo

  1. Montaje: Asiente firmemente el SPFEC12 en la ranura designada en el backplane del Harmony Rack. Confirme que los conectores del borde de la tarjeta estén completamente acoplados para garantizar una distribución de energía estable y una comunicación fiable del bus del backplane.
  2. Cableado: Termine los bucles de señal de campo en el bloque de terminales asociado con la ranura del rack. Utilice un cableado de par trenzado apantallado para minimizar la inyección de ruido inductivo; conecte a tierra la pantalla en el punto de tierra de la regleta de terminales para establecer una referencia de punto único.
  3. Configuración: Verifique que la configuración de los puentes o la configuración definida por software coincida con las entradas de señal físicas (corriente vs. voltaje) antes de energizar el rack de E/S para evitar daños a la circuitería de impedancia de entrada.
  4. Validación: Monitoree el estado del módulo a través de las herramientas de diagnóstico de la estación de trabajo de ingeniería. Confirme que los valores de señal estén dentro del rango esperado para la instrumentación de campo conectada y verifique si hay indicadores de fallas de diagnóstico que señalen bucles abiertos o en cortocircuito.
