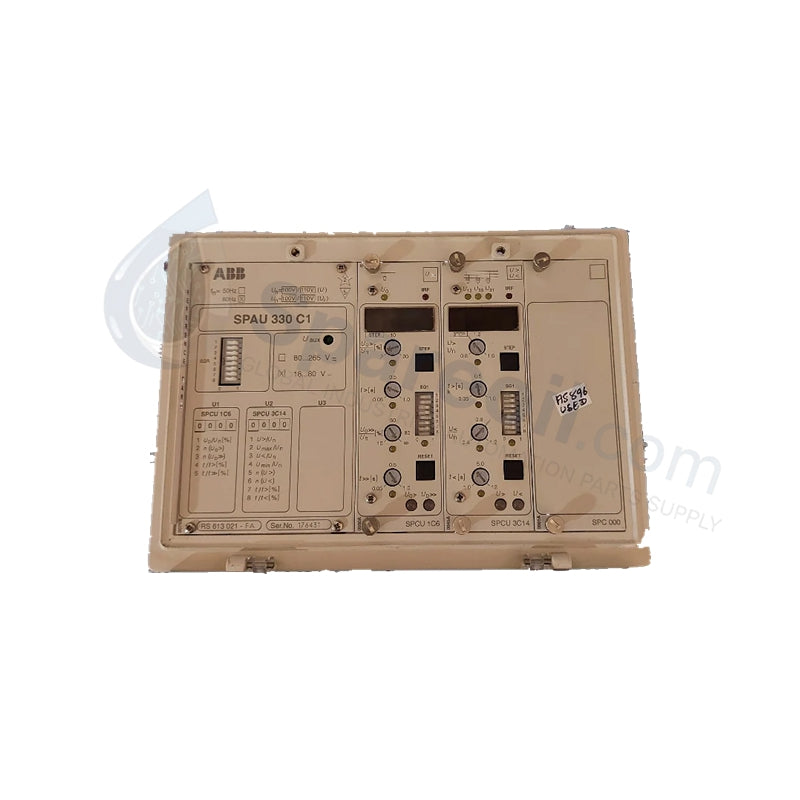

Relé de Falla a Tierra y Sobrecorriente de la Serie SPACOM ABB SPAU330 C1-AA

El ABB SPAU330 C1-AA, también catalogado como relé de falla a tierra y sobrecorriente SPAU330 C1-AA, funciona como un componente de hardware dedicado para la detección direccional/no direccional de fallas a tierra y protección contra sobrecorriente en redes de distribución de 6-36 kV. Este elemento de hardware numérico basado en microprocesador muestrea corrientes y voltajes primarios a través de transformadores de instrumento para ejecutar decisiones de disparo deterministas durante anomalías en la red eléctrica.

Especificaciones de Hardware

Parámetro Especificación
Modelo SPAU330 C1-AA
Marca ABB
Origen Finlandia / Suecia
Peso 2 kg netos
Dimensiones 220 mm x 150 mm x 60 mm
Temperatura de funcionamiento -10 a +55 grados C
Consumo de energía Soportado a través de suministro auxiliar: 80-265 V CC/CA
Designación de tipo ABB Relé de voltaje / falla a tierra
Plataforma de la serie Familia SPACOM
Frecuencia del sistema 50 Hz (configuración AA)
Funciones primarias Detección de falla a tierra direccional/no direccional, sobrecorriente y monitoreo de voltaje
Entradas Entradas de transformador de corriente (CT) y transformador de voltaje (VT)
Salidas Contactos de relé de alta resistencia para señalización de disparo y alarma
Interfaz de comunicación RS-485 a través del protocolo de bus SPA
Clasificación de protección IP20 (Montado en gabinete)

Características del Backplane de Control Industrial y Accionamiento

La arquitectura computacional utiliza vías internas dedicadas para transmitir parámetros de falla digitalizados, interactuando con el bus de la subestación a través de licencias de velocidad de comunicación de bus de backplane integradas. Para mantener la estabilidad en redes de protección de alta densidad, el módulo ejecuta verificaciones algorítmicas continuas sobre redes deterministas Profinet / EtherNet/IP a través de pasarelas externas o de forma nativa utilizando la capa de bus SPA RS-485. El microprocesador mantiene una compatibilidad total de firmware flash con las redes SPACOM existentes, asegurando que el registro de perturbaciones de alta velocidad y las mediciones de vectores de fase se enruten sin pérdida de paquetes ni retrasos de ejecución.

Preguntas Frecuentes

P: ¿Se puede cambiar en caliente el módulo de relé SPAU330 C1-AA mientras el alimentador de distribución está bajo carga?

R: No, está estrictamente prohibido cambiar en caliente el conjunto de protección interno mientras los circuitos secundarios del transformador de corriente (CT) primario están activos. Desconectar el hardware bajo carga abrirá los secundarios del CT, generando altos voltajes que pueden destruir el bloque de terminales y presentar un riesgo físico inmediato para el personal.

P: ¿Cómo define la configuración del sufijo "AA" la frecuencia del sistema y el rango de energía auxiliar?

R: La variante de hardware "AA" especifica que los algoritmos internos de filtrado y procesamiento numérico están codificados y calibrados para redes eléctricas de 50 Hz. Además, esta designación equipa la unidad con una placa de fuente de alimentación interna de amplio rango capaz de funcionar con cualquier entrada de 80 a 265 V CC o CA.

P: ¿Qué acción toma el relé si los autodiagnósticos internos continuos detectan un error?

R: Al detectar una falla de hardware o memoria durante la autocomprobación, el contacto de vigilancia del Relé de Falla Interna (IRF) cambia de estado. Esta acción bloquea todas las salidas de disparo automáticas para evitar disparos falsos y hace parpadear un código de falla dedicado en la pantalla del panel frontal.

Pautas de Instalación en Campo

Monte la unidad de relé de forma segura en el recorte del panel de instrumentos o en la ranura del rack del gabinete designada, apretando todos los herrajes de montaje para evitar el desplazamiento por golpes operativos del interruptor. Conecte los lados secundarios de los transformadores de corriente (CT) y transformadores de voltaje (VT) externos a las regletas de terminales de tornillo traseras utilizando un tamaño de cable mínimo de 2,5 mm2. Instale todas las líneas de comunicación RS-485 utilizando cables de instrumentación trenzados y blindados. Conecte los cables de drenaje de blindaje exclusivamente a la barra de tierra central de baja impedancia de la subestación dentro de la caja del gabinete para neutralizar los campos electromagnéticos inducidos y eliminar los bucles de tierra circulantes. Asegúrese de que la ventilación del gabinete coincida con el umbral térmico de -10 a +55 grados C bajo carga operativa continua.
