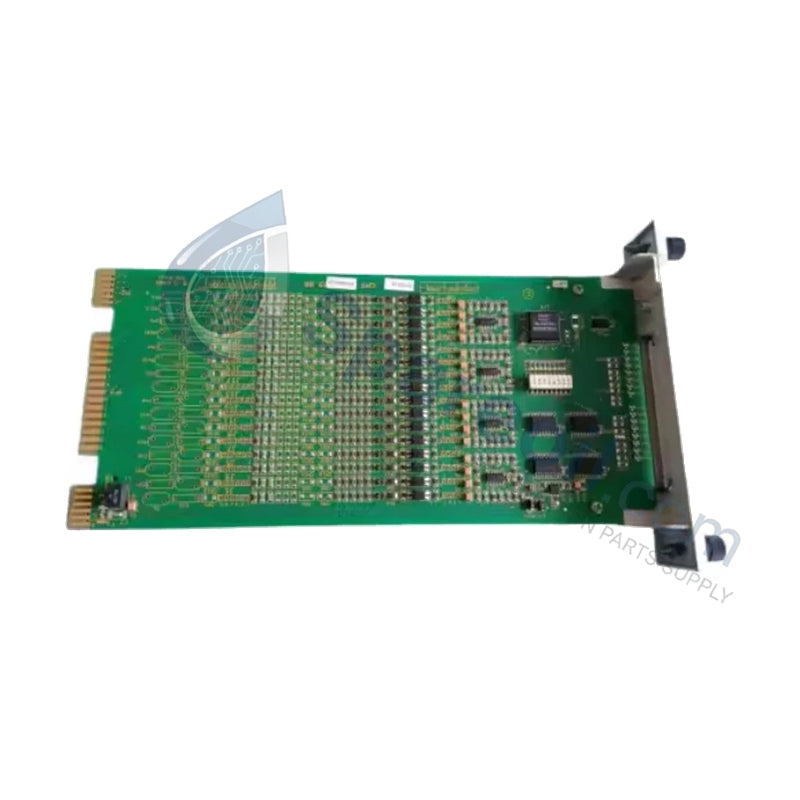

Módulo de secuencia de eventos digital ABB SPDSI14

Configurado para el monitoreo de estado discreto de alta velocidad en redes de control Symphony Plus (S+ HR), el ABB SPDSI14 (módulo de entrada digital SPDSI14) proporciona una ejecución física y eléctrica directa de la adquisición de datos de secuencia de eventos (SOE).

Especificaciones del hardware

Parámetro Especificación
Modelo SPDSI14
Marca ABB
Origen EE. UU. / Fabricación global
Peso 0.2 kg
Dimensiones 305 mm x 178 mm x 51 mm
Temperatura de funcionamiento 0 °C a 60 °C
Consumo de energía Baja disipación (densidad optimizada para montaje en rack)
Canales de entrada 14 canales de entrada digital
Voltaje de entrada 24 VCC / 48 VCC (configurable)
Aislamiento Óptico y eléctrico (canal a bus)

Características de control y comunicación industrial

El módulo SPDSI14 se integra en el backplane de E/S de Harmony Rack para facilitar la captura de entrada digital con marca de tiempo. Admite la supervisión determinística de la secuencia de eventos mediante la aplicación de filtros de eliminación de rebotes de hardware y software locales a las señales de campo entrantes. El diseño del módulo mantiene un estricto aislamiento óptico de canal a bus, lo que protege la lógica interna del controlador del ruido eléctrico transitorio y de posibles eventos de sobretensión en el lado del campo. La compatibilidad con la memoria flash del firmware permite el mantenimiento y las actualizaciones a nivel de campo, lo que garantiza que el módulo mantenga una velocidad de comunicación constante con el bus del backplane durante todo el ciclo de vida del sistema.

Preguntas frecuentes

P: ¿El SPDSI14 admite el intercambio en caliente dentro del entorno Harmony Rack?

R: El SPDSI14 está diseñado para su inserción y extracción mientras el rack está encendido; sin embargo, desconecte el cableado del lado del campo o asegúrese de que los bucles estén desenergizados antes de la extracción para evitar la activación accidental o el cortocircuito de las señales de campo durante la transición.

P: ¿Cómo se gestiona la configuración del voltaje de entrada para el SPDSI14?

R: Los ajustes de voltaje de entrada para el funcionamiento de 24 VCC o 48 VCC se determinan mediante la configuración de hardware específica y la asignación de terminales. Asegúrese de que los niveles de voltaje de la señal de campo se alineen precisamente con el rango de entrada configurado del módulo para evitar la degradación de la señal o daños en el hardware.

Pautas de instalación en campo

  1. Montaje: Asiente el módulo SPDSI14 de forma segura en la ranura designada en el backplane de Harmony Rack. Confirme que todos los pasadores guía estén correctamente alineados y que las palancas de bloqueo estén completamente acopladas para garantizar una conexión eléctrica estable.
  2. Cableado: Utilice conductores de par trenzado blindados para todas las entradas de campo para reducir la EMI. Conecte los blindajes a la barra de tierra designada en el rack para mantener el perfil de inmunidad al ruido del módulo y evitar bucles de tierra.
  3. Filtrado: Revise los requisitos de tiempo de SOE para el bucle de proceso y asegúrese de que los parámetros de eliminación de rebotes del software en la configuración del controlador estén optimizados para distinguir los cambios de estado válidos de los rebotes de contacto.
  4. Validación: Utilice software de diagnóstico para verificar el estado de cada canal de entrada durante la fase de puesta en marcha. Confirme que el estado de entrada refleja la posición real del dispositivo de campo (por ejemplo, activación del interruptor de límite) antes de iniciar la lógica de control del proceso.
