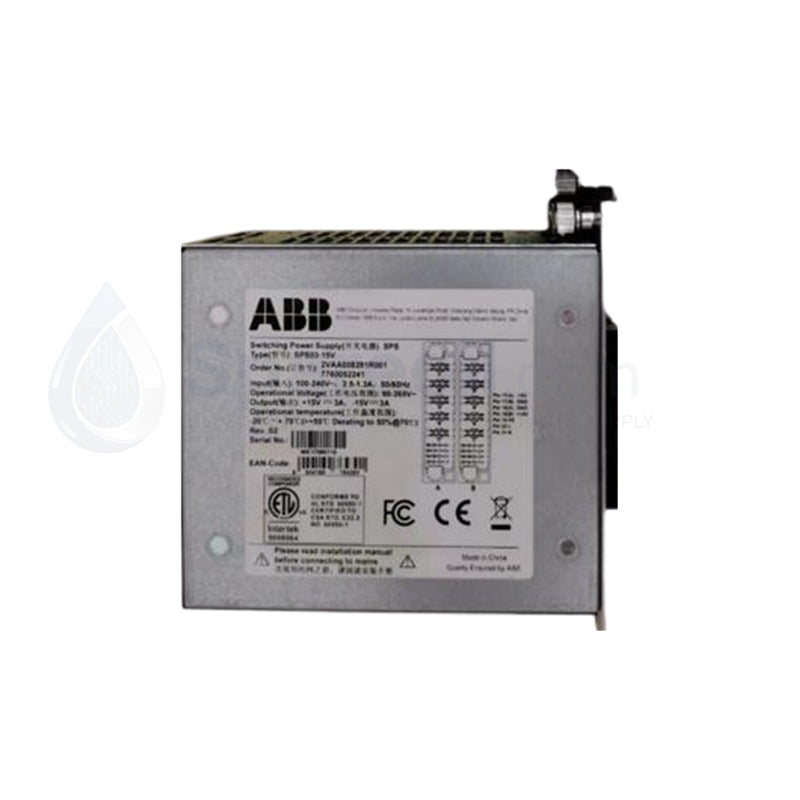

ABB SPS03-15V Serie Symphony Plus
La ABB SPS03-15V, también catalogada como Módulo de Fuente de Alimentación Conmutada SPS03-15V, funciona como un componente de hardware dedicado para la conversión de energía analógica primaria dentro de las plataformas de sistema de control distribuido (DCS) Symphony Plus e INFI 90.
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | SPS03-15V (Número de pedido: 2VAA008280R001) |
| Marca | ABB |
| Origen | Suecia |
| Peso | 1,0 kg neto / 1,8 kg bruto |
| Dimensiones | 119 x 158 x 188 mm |
| Temperatura de funcionamiento | -20 a +60 grados C |
| Consumo de energía | Calculado en base a la entrega de carga activa |
| Voltaje de salida | +-15 VCC (doble riel) |
| Corriente de salida | Hasta 10 A (combinada) |
| Rango de voltaje de entrada | 100-240 VCA (50/60 Hz) |
| Precisión de voltaje | +-0,5% |
| Eficiencia | >85% (típica) |
| Redundancia | Soporte de configuración N+1 |
| Intercambiable en caliente | Sí |
| Cumplimiento | CE, UL, CSA, RoHS |
Hardware de control industrial y variadores
La arquitectura de la fuente de alimentación se interconecta con las vías de velocidad de comunicación del bus del backplane interno para distribuir voltajes de referencia de doble riel a través del subrack del sistema. Al regular una salida continua de +-15 VCC, el hardware mantiene la estabilidad de voltaje necesaria para alimentar los circuitos de escalado de E/S analógicas de alta densidad locales y los amplificadores operacionales de entrada de precisión. La topología de distribución de doble riel minimiza la deriva en las redes de medición diferencial, evitando que las fluctuaciones de voltaje de la línea externa degraden la precisión del seguimiento de la señal analógica.
Preguntas frecuentes
P: ¿Qué bloques de hardware específicos requieren la salida de doble riel de +-15 VCC del SPS03-15V?
R: Este módulo proporciona rieles divididos positivos y negativos dedicados a tarjetas de entrada/salida analógicas de alta precisión, circuitos de acondicionamiento de señal de instrumentación y amplificadores operacionales integrados que procesan mediciones de campo analógicas.
P: ¿Cómo se ejecuta un reemplazo en línea cuando ocurre una falla en un módulo de alimentación?
R: El chasis incorpora interfaces físicas intercambiables en caliente que permiten a los operadores extraer la unidad defectuosa e insertar un módulo de reemplazo directamente en la ranura activa sin desconectar el cableado de campo ni apagar la alimentación de los sistemas paralelos.
P: ¿La unidad admite un reparto de carga equilibrado en una configuración redundante N+1?
R: Sí, los circuitos integrados de aislamiento y control de carga permiten que varias unidades se conecten a los mismos rieles de alimentación, manteniendo el funcionamiento continuo del circuito analógico si falla una fuente de alimentación.
Directrices de instalación en campo
Alinee el módulo con las guías internas del subrack y deslícelo hacia atrás hasta que los conectores de alimentación de alta resistencia encajen completamente con el conjunto del backplane trasero. Mantenga límites de aislamiento distintos entre las líneas de CA primarias de alta tensión entrantes y los cables de salida de CC de doble riel de baja tensión para evitar interferencias electromagnéticas inducidas. Asegure todas las conexiones eléctricas del chasis directamente a la red de tierra del sistema principal a través de los terminales de tierra de la carcasa del panel. Asegúrese de que todas las ranuras de ventilación estructurales superiores e inferiores estén libres de polvo o cableado adyacente para permitir la disipación continua de la corriente de aire por convección vertical.¿Qué dicen nuestros clientes sobre nosotros?
