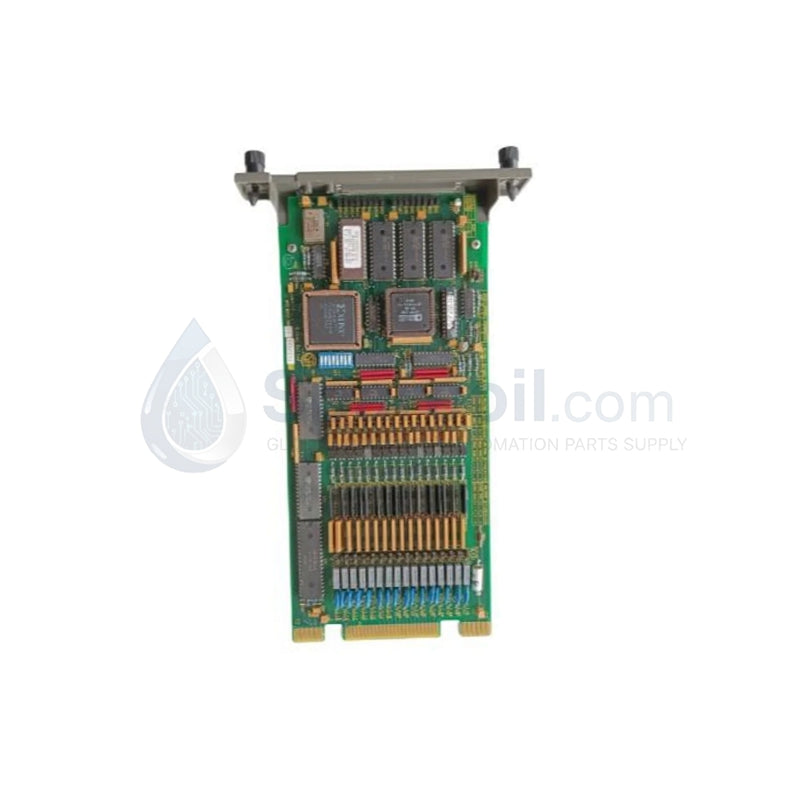

ABB IMSET01 Symphony Harmony Series
El ABB IMSET01 sirve como módulo principal de temporización de secuencia de eventos (SOE) IMSET01, utilizado para ejecutar análisis de perturbaciones de alta velocidad y registro de transiciones de entrada digital en las plataformas Symphony Harmony e INFI 90.
Especificaciones de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | IMSET01 (Número de pieza/secuencia GM9.0082.001.52 / E96-631) |
| Marca | ABB Bailey (Estados Unidos) |
| Origen | Estados Unidos |
| Peso | 0,37 kg (0,81 lbs) |
| Dimensiones | 2,5 x 17,8 x 5,1 cm |
| Temperatura de funcionamiento | Límites operativos industriales estándar (según las directrices del sistema) |
| Consumo de energía | ~10 W a través de un backplane de 24 VCC |
| Canales de entrada | 16 entradas digitales (contacto seco/sin potencial) |
| Resolución de marca de tiempo | 1 ms |
| Búfer de eventos | Almacenamiento local para hasta 1024 eventos |
| Voltaje de entrada nominal | 48 VCC (lado de campo típico) |
| Aislamiento | 2000 V RMS (canal a canal y canal a sistema) |
| Peso de envío | 1,5 kg |
| Código arancelario | 8538907080 |
Hardware de control y accionamiento industrial
El módulo de marca de tiempo interactúa directamente con los parámetros de velocidad de comunicación del bus del backplane para sincronizar su reloj localizado con la referencia de tiempo del sistema maestro. El microcontrolador interno procesa simultáneamente arreglos de entrada de alta densidad, enrutando las transiciones de estado directamente al búfer de almacenamiento local de 1024 eventos sin crear retrasos en el bus del sistema. El alto aislamiento galvánico, clasificado en 2000 V RMS, protege las pistas lógicas centrales de transitorios de campo externos, preservando los comportamientos determinísticos de la red y la validez de los paquetes de datos durante fallas graves en la red eléctrica.
Preguntas frecuentes
P: ¿Cómo maneja el IMSET01 una ráfaga de transiciones de entrada que ocurren simultáneamente?
R: El módulo se basa en su reloj de hardware interno de 1 ms y en un búfer de eventos local dedicado para poner en cola hasta 1024 eventos distintos, registrando cambios de estado secuenciales con una resolución de 1 milisegundo antes de transferir los datos al controlador.
P: ¿Se puede quitar o insertar este módulo de temporización mientras el rack del sistema está encendido?
R: Sí, la arquitectura de interfaz mecánica y eléctrica admite el manejo en caliente, lo que permite el reemplazo directo de la ranura sin interrumpir los ciclos de bucle de datos en segundo plano ni reiniciar los módulos de red adyacentes.
Guías de instalación en campo
Deslice el chasis del módulo suavemente en el riel de la ranura de la tarjeta designada, empujando uniformemente hasta que el conector trasero multipin encaje completamente en el receptáculo del backplane. Todas las líneas de entrada de campo discretas de 48 VCC externas deben enrutarse a través de bandejas de cables apantallados de bajo voltaje que estén completamente aisladas de las líneas eléctricas de CA de alto voltaje paralelas o de las conexiones de accionamiento variable. Conecte todas las capas de apantallamiento de los cables de campo directamente a la barra colectora de tierra maestra de instrumentación dedicada en un único punto de entrada. Mantenga un límite mínimo claro alrededor de la cara del módulo para asegurar corrientes de flujo de aire de convección natural sin restricciones para una estabilización térmica constante.
¿Qué dicen nuestros clientes sobre nosotros?
¡Excelente soporte de emergencia!
Nuestra línea de producción se paró debido a un monitor Bently Nevada defectuoso. Lo encontramos en stock aquí y lo enviaron por DHL de inmediato. Volvió a funcionar en 48 horas, lo que realmente salvó nuestra planta.
Mark Thompson
Gerente de Mantenimiento, EE. UU.Fuente confiable de repuestos nuevos
Encontrar módulos nuevos y originales es fundamental para nuestra seguridad. Este equipo entrega componentes de fábrica con certificación completa. Su compromiso de vender únicamente productos nuevos los convierte en nuestro socio de mayor confianza.
Robert Hoffmann
Jefe de ingeniería, AlemaniaServicio y calidad de primer nivel
Llevamos dos años abasteciendo aquí piezas de Honeywell y Schneider. Todos nuestros envíos llegan perfectamente embalados, con los precintos originales de fábrica intactos. Ofrecemos una comunicación clara y los mejores plazos de entrega del sector.
Lucas Müller
Director de Operaciones, AlemaniaProductos relacionados
RET316*4 ABB | Protección digital para 2 y 3 devanados
$99.00
$199.00
Módulo de terminación ABB SPTPS02 de 24 V CC Symphony Plus
$99.00
$199.00
Módulo SOE DI y de sincronización horaria | ABB SPSET01
$99.00
$199.00
SPSEM11 | ABB | Secuencia maestra de eventos de Harmony Rack
$99.00
$199.00
Módulo de salida digital Symphony Plus I/O | ABB SPSED01
$99.00
$199.00
Módulo de comunicación ABB SPASI23 Symphony Plus S+ HR
$99.00
$199.00
Módulo de fuente de alimentación ABB SPGU240A1 Symphony Plus
$99.00
$199.00
Módulo de enlace de red HR Symphony Plus SPNLK01 de ABB
$99.00
$199.00
Módulo de Control Servo Hidráulico SPHSS03 ABB Harmony Rack
$99.00
$199.00
8517620090 SPNPM22 Tarjeta de procesador de red ABB Bailey
$99.00
$199.00
SPNIS21 | ABB | Interfaz de comunicación de red INFI 90
$99.00
$199.00

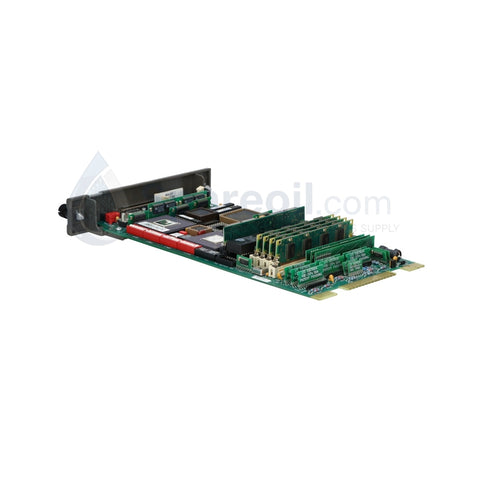

INIIT03 ABB Symphony Harmony Hoja de Datos Manual Técnico
