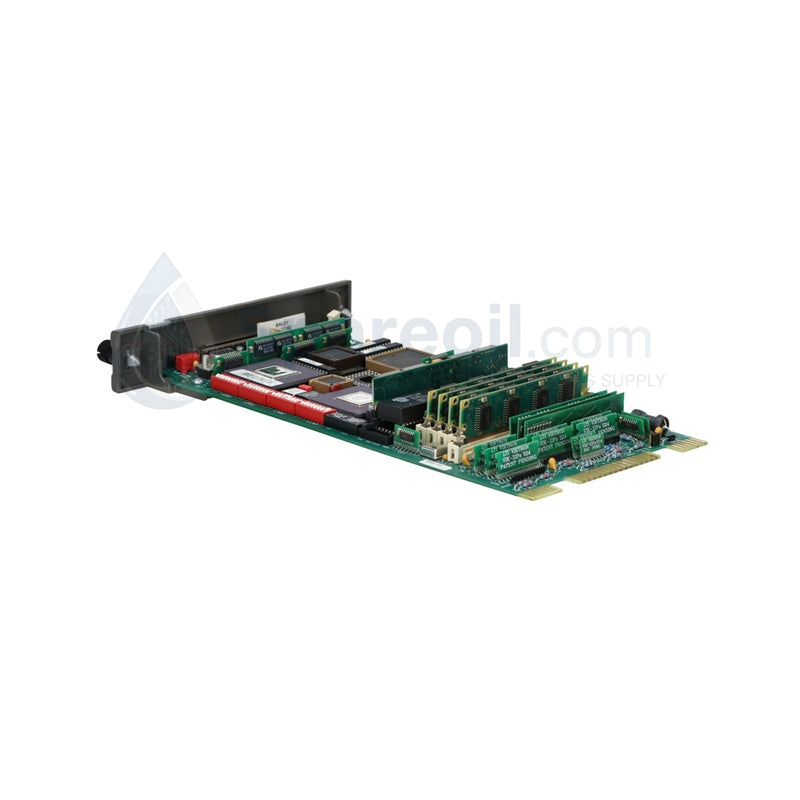

ABB INIIT03 Serie Symphony Harmony
El ABB INIIT03, también catalogado como el Módulo de Transferencia INFI-Net a INFI-Net INIIT03, sirve como el Puente de Comunicación INIIT03 principal utilizado para ejecutar la transferencia de datos de alta velocidad entre bucles de comunicación INFI-Net separados a través de las plataformas Symphony Harmony e INFI 90.
Especificaciones del hardware
| Parámetro | Especificación |
|---|---|
| Modelo | INIIT03 (Variante: INIIT-03 3E-38) |
| Marca | ABB |
| Origen | Estados Unidos |
| Peso | 0,6 kg (1 lb 4 oz) |
| Dimensiones | 5,1 x 17,8 x 33,0 cm |
| Temperatura de funcionamiento | -20 a +60 °C |
| Consumo de energía | 10 W |
| Tipo de producto | Módulo de transferencia INFI-Net a INFI-Net |
| Velocidad de transferencia de datos | Hasta 1 Mbps |
| Frecuencia de funcionamiento | 1 MHz |
| Interfaz de comunicación | RS-485 / Puente INFI-Net dedicado |
| Aislamiento | Aislamiento de red óptico y eléctrico |
| Tensión de alimentación | +5 VDC / 24 VDC (a través de la placa base del sistema) |
| Redundancia | Admite rutas de comunicación redundantes |
| Número de arancel aduanero | 85352100 |
Hardware de control industrial y variadores
El módulo de interfaz de comunicación aprovecha los parámetros de velocidad de comunicación del bus de placa base dedicados para interconectar distintas redes de plantas físicas sin introducir una latencia de trama sistémica. Coordina el paso de tokens de paquetes de datos determinista a través de nodos de puente óptico y RS-485, lo que permite que los arrays de escalado de densidad de E/S a gran escala distribuyan los valores de proceso de forma concurrente. Las estructuras de aislamiento eléctrico y óptico de red completas aíslan las perturbaciones transitorias del bucle local, preservando las redes de comunicación deterministas y evitando la propagación de fallas a través de los nodos críticos del subsistema.
Preguntas frecuentes
P: ¿Cómo se configura la redundancia de enlace de red utilizando el módulo INIIT03?
R: La arquitectura del hardware proporciona rutas de enrutamiento internas que admiten de forma nativa rutas de comunicación redundantes de doble bucle, lo que permite la recuperación automática de datos y el cambio de ruta si una línea de red se interrumpe.
P: ¿Se puede reparar o intercambiar este puente de datos mientras la red permanece en línea?
R: Sí, el rack del sistema admite el manejo de módulos intercambiables en caliente, lo que permite el reemplazo de un solo puente sin detener los tokens de bucle de fondo ni interrumpir el tráfico de red adyacente.
Pautas de instalación en campo
Inserte el módulo de puente verticalmente en el diseño de ranura de rack asignado, empujando suavemente el conjunto de la cara del módulo hasta que la toma de conexión trasera coincida y los pines se acoplen completamente con la placa base. Encamine todos los cables coaxiales de comunicación externos y las líneas RS-485 dentro de canalizaciones de cables de red de bajo voltaje dedicadas y con conexión a tierra, separadas de los cables de motor de CA de alto voltaje paralelos. Los segmentos de blindaje de datos de campo deben conectarse a un único punto de conexión a tierra maestro en la barra colectora de tierra de instrumentación central para evitar la corrupción de la señal por bucle de tierra. Asegúrese de que se cumplan las plantillas de holgura adecuadas del gabinete para permitir corrientes de convección térmica vertical constantes a través del marco del módulo.
