330709-000-060-10-02-00 Bently Nevada Sonda de proximidad

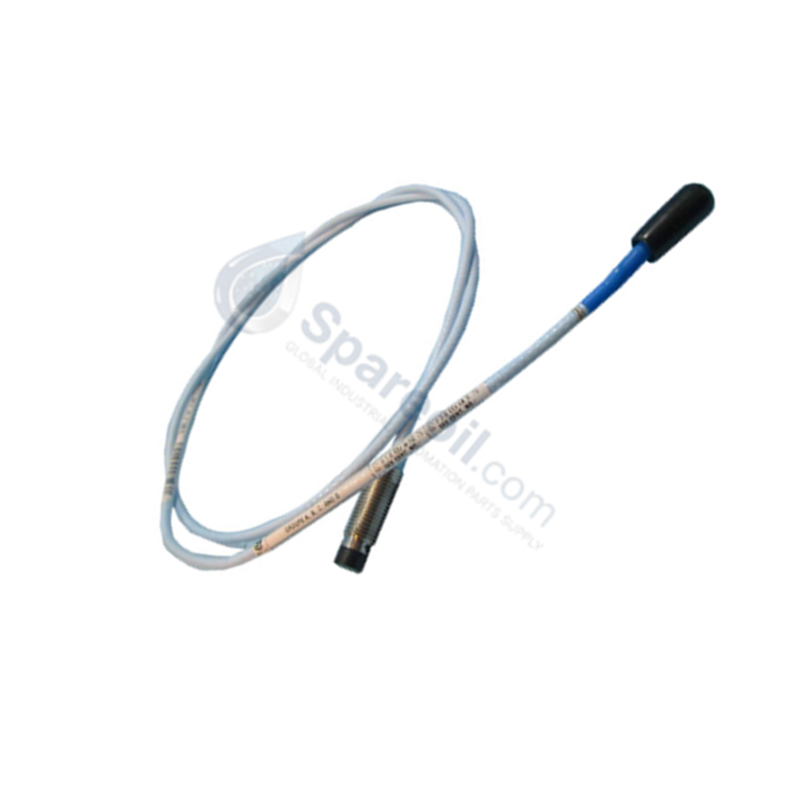

Sensores de proximidad Bently Nevada 330709-000-060-10-02-00 Serie 3300 XL

Sensores de proximidad Bently Nevada 330709-000-060-10-02-00 Serie 3300 XL

Disponibilidad: 10 Quedan en stock

Configurado para la medición de desplazamiento físico en sistemas de monitoreo de maquinaria, el Bently Nevada 330709-000-060-10-02-00 (Sonda de Proximidad...

Código: 330709-000-060-10-02-00

Manufacturer: Bently Nevada
Product No.: 330709-000-060-10-02-00
Product Type: Sensores de Proximidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 3000g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Configurado para la medición de desplazamiento físico en sistemas de monitoreo de maquinaria, el Bently Nevada 330709-000-060-10-02-00 (Sonda de Proximidad 330709) proporciona una ejecución física/eléctrica directa.

Desglose de Sufijos y Matriz de Modelos

La estructura de sufijos de este modelo de sonda de proximidad con rosca métrica de 11 mm se configura de la siguiente manera:

330709: Modelo base de sonda de proximidad 3300 XL de 11 mm con rosca métrica M16 x 1.5 (sin armadura).
000: Opción de longitud sin rosca de 0 mm.
060: Opción de longitud total de la carcasa de 60 mm.
10: Opción de longitud total de 1.0 metro (3.3 pies).
02: Opción de conector y tipo de cable utilizando un conector coaxial miniatura ClickLoc en cable estándar.
00: Opción de aprobación de agencia que indica que no se requieren aprobaciones.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	330709-000-060-10-02-00
Marca	Bently Nevada
Origen	EE. UU.
Peso	0.15 kg (Peso neto), 3.0 kg (Peso de envío)
Dimensiones	Diámetro de la punta de 11.0 mm, longitud de la carcasa de 60 mm, longitud del cable de 1.0 m
Perfil de Rosca	Rosca métrica M16 x 1.5
Temperatura de operación	-51 a +177 grados C
Consumo de energía	Sensor pasivo (0 W)
Tipo de conector	Conector coaxial miniatura ClickLoc
Tipo de cable	Cable coaxial estándar

Escalado de Sondas de Corrientes Parásitas y Dinámica del Rotor

Esta sonda de corrientes parásitas con rosca métrica de 11 mm genera un campo electromagnético de alta frecuencia en su punta para monitorear la dinámica del rotor sin contacto físico. Para lograr una calibración del factor de escala estándar de 3.94 V/mm (100 mV/mil), la sonda debe operar con un sensor Proximitor 3300 XL de 11 mm emparejado y el cable de extensión correspondiente. Durante la instalación mecánica, los técnicos deben realizar la validación del voltaje de holgura, ajustando la posición física hasta que la salida del sistema indique -10 VCC, lo que representa el centro del rango operativo lineal. Este paso minimiza los errores de calibración y optimiza la supresión de diafonía al colocar múltiples sensores en proximidad radial cercana en el eje.

Preguntas Frecuentes

P: ¿Se puede cablear directamente esta sonda 330709-000-060-10-02-00 a un Proximitor 3300 XL de 8 mm?

R: No. La bobina de la sonda de 11 mm tiene parámetros inductivos y físicos diferentes a los de una sonda de 8 mm. Conectar esta sonda a un Proximitor de 8 mm causará una desadaptación severa de impedancia y una escala no válida.

P: ¿Es esta sonda de proximidad compatible con el intercambio en caliente en el conector coaxial bajo alimentación activa?

R: Sí. La sonda es un dispositivo inductivo pasivo. Desconectar o conectar el conector coaxial ClickLoc mientras el sensor Proximitor está alimentado no causa daños eléctricos ni riesgo para el sistema.

Directrices de Instalación en Campo

Montaje de Rosca Mecánica: Enrosque manualmente el cuerpo M16 x 1.5 en el soporte para asegurar una alineación correcta. No exceda los límites máximos de torque especificados para los cuerpos de sonda métricos sin blindaje para evitar daños estructurales a la bobina de la sonda.
Ajuste Eléctrico de Holgura: Conecte un voltímetro al bloque de terminales del sensor Proximitor. Gire el cuerpo de la sonda en el puerto de montaje hasta que el voltaje de salida coincida con el valor objetivo de -10.0 VCC. Bloquee el cuerpo de la sonda utilizando las contratuercas provistas.
Aislamiento del Conector Coaxial: Instale siempre el protector del conector ClickLoc sobre la conexión coaxial. El blindaje exterior de cobre del cable coaxial debe permanecer eléctricamente aislado de la carcasa de la máquina para evitar que el ruido del bucle de tierra industrial corrompa las lecturas de vibración dinámica.
