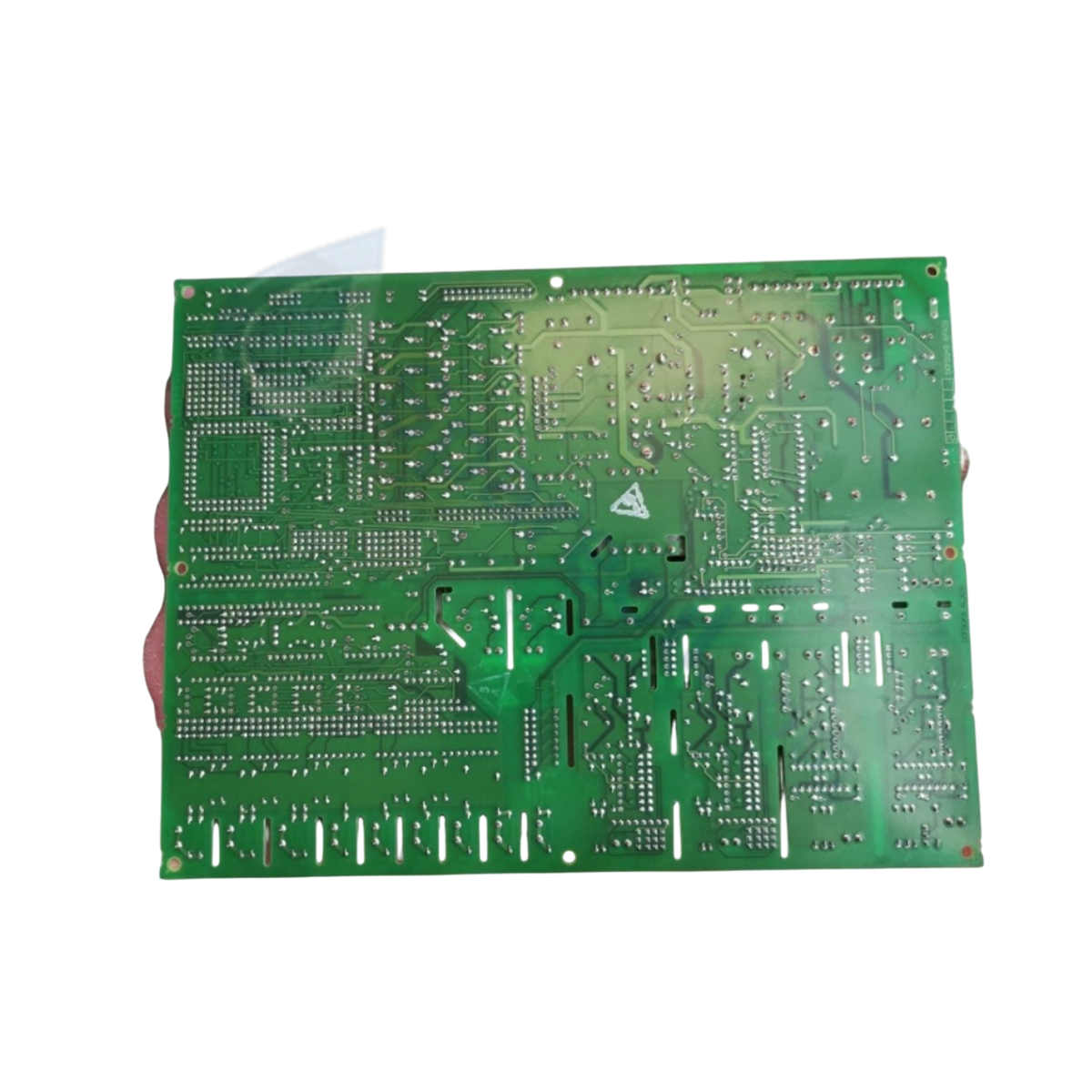

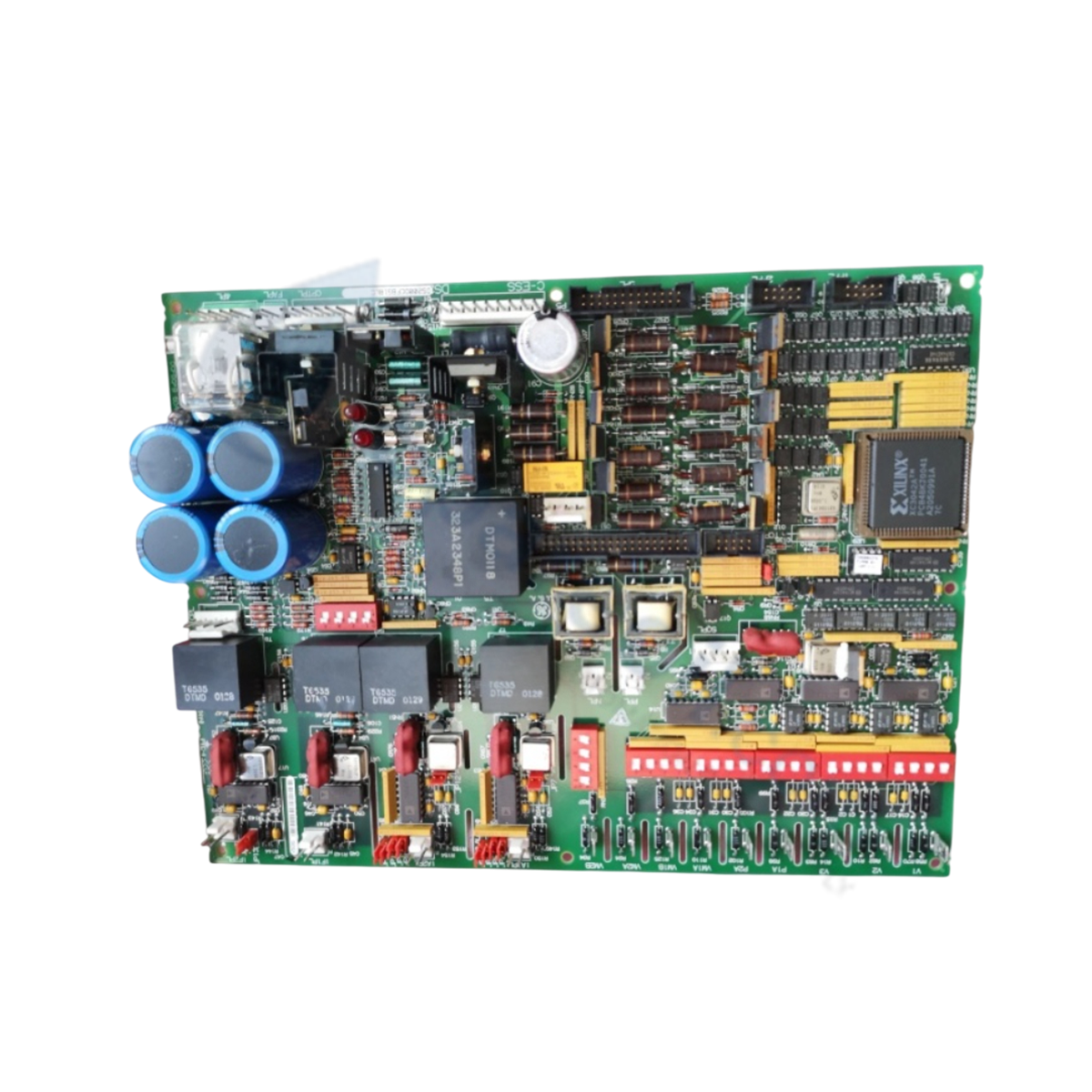

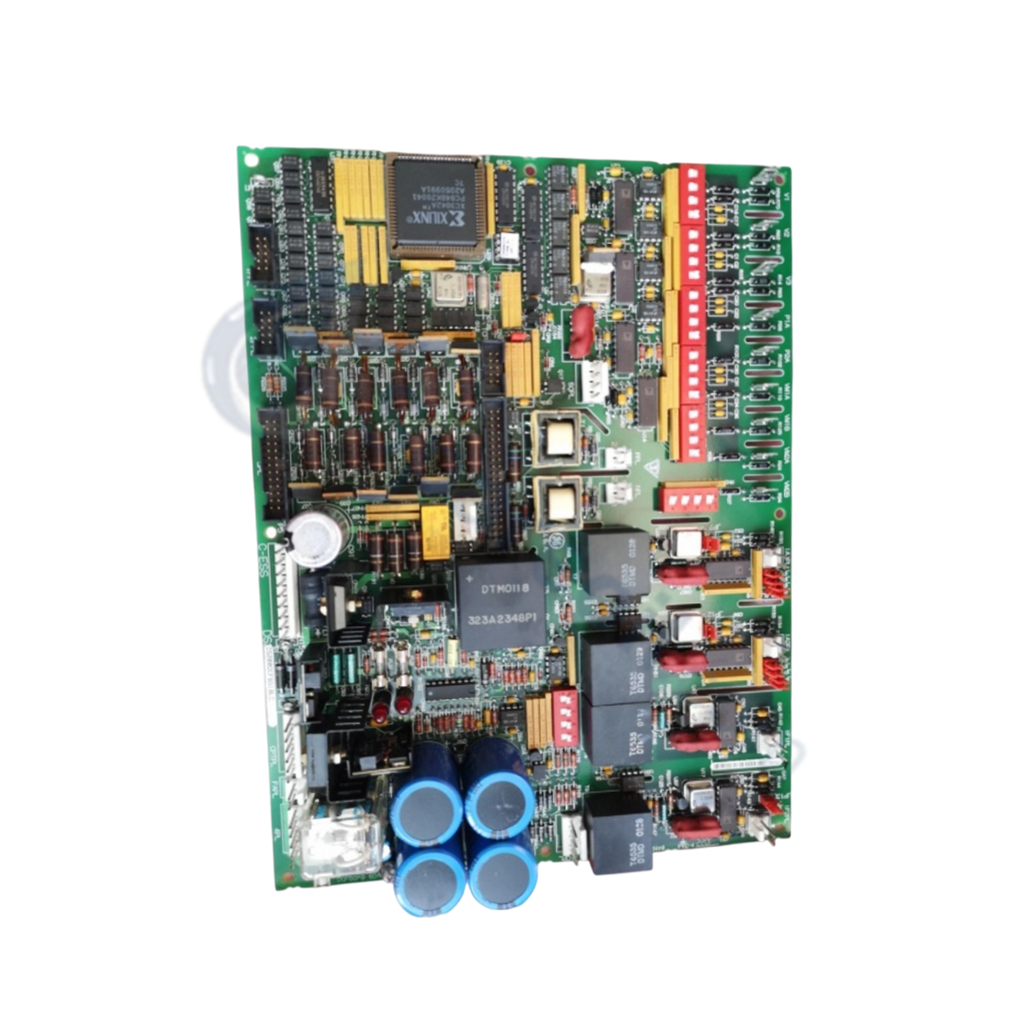

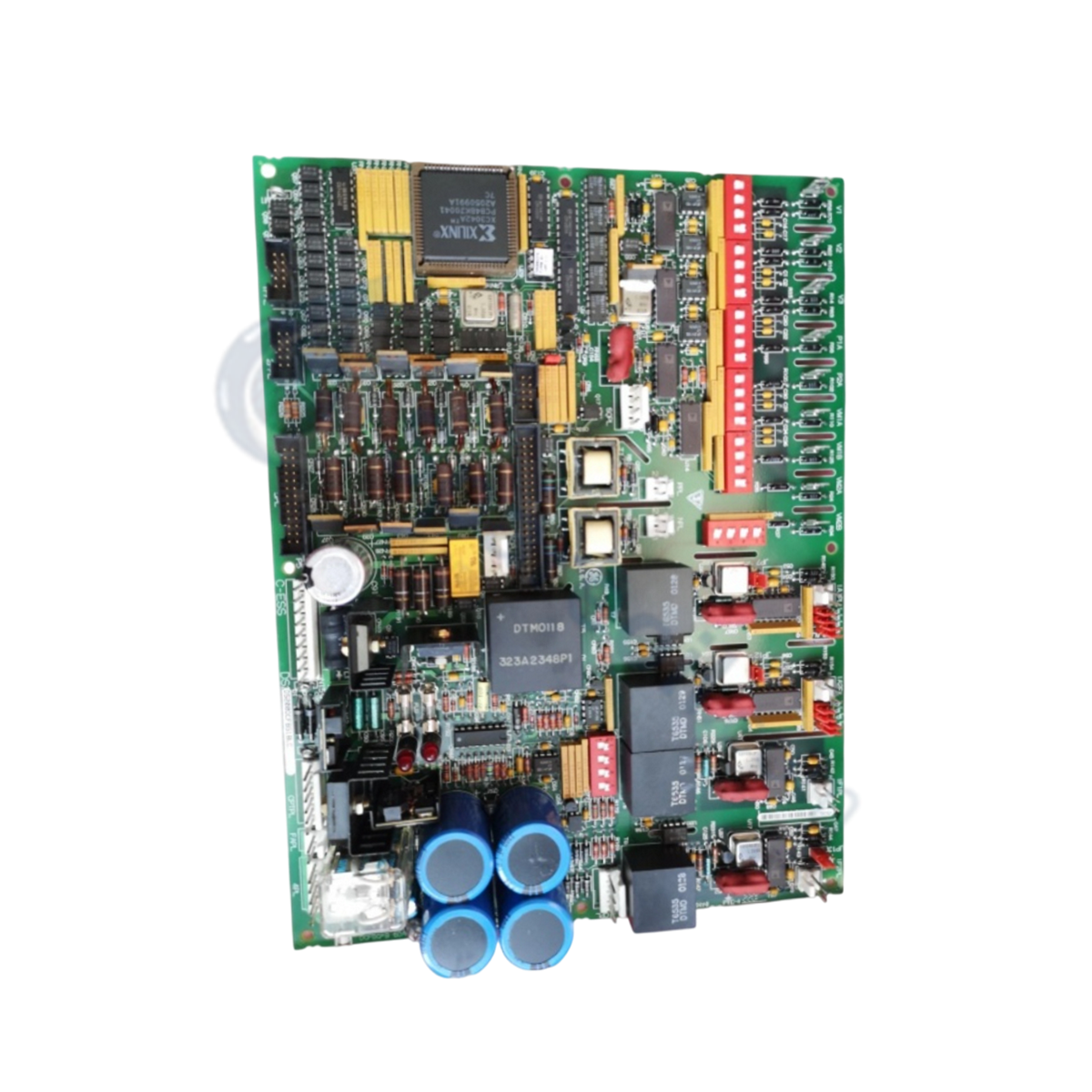

DS200DCFBG1BLC Placa de fuente de alimentación GE

DS200DCFBG1BLC Tarjeta de retroalimentación de la fuente de alimentación CC | GE Fanuc

DS200DCFBG1BLC Tarjeta de retroalimentación de la fuente de alimentación CC | GE Fanuc

Disponibilidad: 10 Quedan en stock

Configurada para la conversión de energía y la ejecución de retroalimentación de señal en plataformas EX2000, la GE Fanuc DS200DCFBG1BLC...

Código: DS200DCFBG1BLC

Manufacturer: General Electric
Product No.: DS200DCFBG1BLC
Product Type: Placas de alimentación
Product Origin: China
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Configurada para la conversión de energía y la ejecución de retroalimentación de señal en plataformas EX2000, la GE Fanuc DS200DCFBG1BLC (DS200DCFB Placa de Retroalimentación de Fuente de Alimentación DC) proporciona ejecución física/eléctrica directa.

Desglose de Sufijos y Matriz de Modelos

El número de pieza DS200DCFBG1BLC define el nivel de diseño funcional y el historial de revisión de fábrica:

DS200: Designación estándar de la placa del sistema GE Mark V / EX2000.
DCFB: Acrónimo funcional que designa la Placa de Retroalimentación de Fuente de Alimentación DC.
G1: Agrupación de fabricación del Grupo 1.
B: Primera calificación de revisión de diseño funcional.
L: Designador de proceso de fabricación secundario.
C: Grado de revisión del diseño de la obra de arte.

Especificaciones de Hardware

Parámetro	Especificación
Modelo	DS200DCFBG1BLC
Marca	GE Fanuc
Origen	EE. UU.
Dimensiones	Factor de forma de panel EX2000
Temperatura de funcionamiento	-10 a +70 grados C
Consumo de energía	Perfiles de salida de 50 W / 100 W / 250 W
Voltaje de entrada	38 V CA / 115 V CA / 100-240 V CA (50/60 Hz) / 24 V CC
Salidas de CC	+5 VCC (4 A), +/-15 VCC (0.8 A), +/-24 VCC (+24 V a 3 A, -24 V a 1 A)
Rizado y ruido	Menor o igual a 50 mV
Protección del circuito	Fusibles FU1 (0.5 A, 2AG), FU2 (7 A, 2AG), FU3 (7 A, 2AG)
Indicadores de fusible fundido	LEDs CR51, CR55 (FU2/FU3) y Neón LT1 (FU1)

Comunicación del Bus de Backplane y Compatibilidad de Firmware

La GE Fanuc DS200DCFBG1BLC proporciona energía de control regulada y retroalimentación del estado de la fuente de alimentación directamente al backplane del controlador de la unidad. La placa genera una señal de regulación /PSEN enrutada a través del conector 2PL a la Tarjeta de Control de la Unidad (SDCC/LDCC). Cuando la salida de +5 VCC se mantiene regulada, /PSEN mantiene un estado bajo TTL; un evento fuera de regulación fuerza a /PSEN a un estado alto, lo que activa un reinicio inmediato del microprocesador en la tarjeta SDCC/LDCC para proteger la lógica del sistema. La estabilidad del carril de alimentación del backplane se preserva a través de circuitos de +5 VCC y +/-15 VCC galvánicamente aislados dedicados a la retroalimentación de corriente de armadura.

Preguntas Frecuentes

P: ¿Qué acción toma la DS200DCFBG1BLC si el carril de energía de control de +5 VCC pierde la regulación?

R: La placa cambia la señal /PSEN en el conector 2PL a un estado alto TTL, lo que genera un reinicio del microprocesador en la Tarjeta de Control de la Unidad (SDCC/LDCC) conectada para detener la ejecución durante condiciones de energía inestables.

P: ¿Cómo se identifican los fusibles de protección fundidos en la placa DS200DCFBG1BLC?

R: El fusible FU1 (carril de 115 V CA) utiliza la luz de neón LT1 para la indicación de fusible fundido. Los fusibles FU2 y FU3 (carriles de retroalimentación de CC aislados) utilizan los LEDs CR51 y CR55 respectivamente para señalar un estado de fusible abierto.

P: ¿Qué corriente de carga externa está disponible de los carriles de suministro de energía de +/-15 VCC?

R: Aunque los suministros de +/-15 VCC están clasificados para una salida total de 0.8 A cada uno, hasta 0.25 A por carril están disponibles para carga auxiliar externa.

Guía de Instalación en Campo

Aislamiento de energía: Asegúrese de que la energía de suministro principal del Transformador de Energía de Control (CPT) y los buses de CC externos estén completamente desenergizados y bloqueados antes de manipular la placa.
Protección ESD: Siempre conéctese a tierra utilizando una pulsera ESD conectada a una parte metálica sin pintar de la carcasa al instalar o dar servicio al conjunto de la placa.
Enganche del conector: Inserte los conectores multipin (incluido 2PL) de forma segura y recta en los cabezales de la placa. Evite la inserción desalineada para evitar la distorsión de los pines y señales de control intermitentes.
Reemplazo de fusibles: Reemplace los fusibles de protección fundidos solo con clasificaciones idénticas de acción rápida 2AG: FU1 (0.5 A, 250 V), FU2 (7 A, 250 V) y FU3 (7 A, 250 V).
