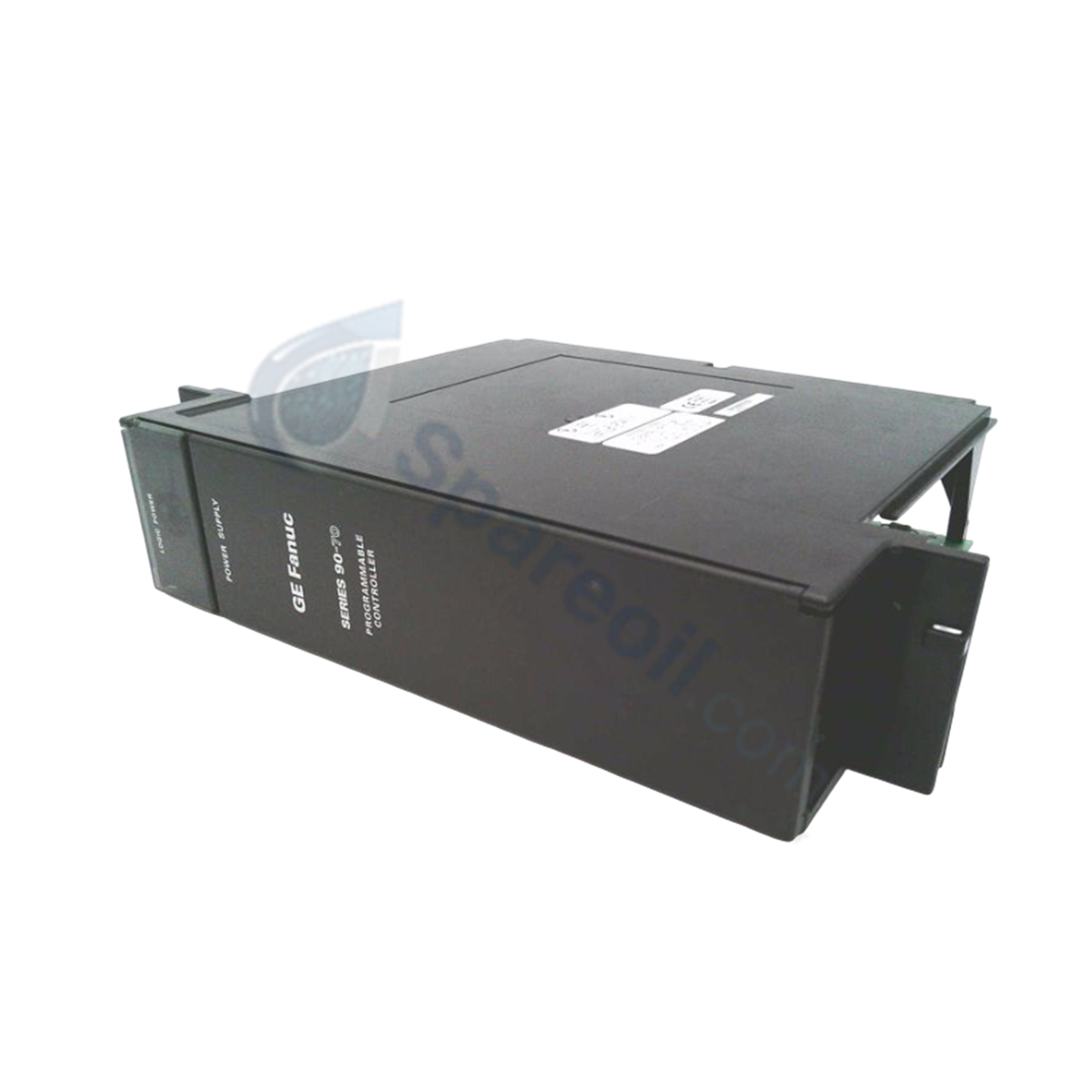

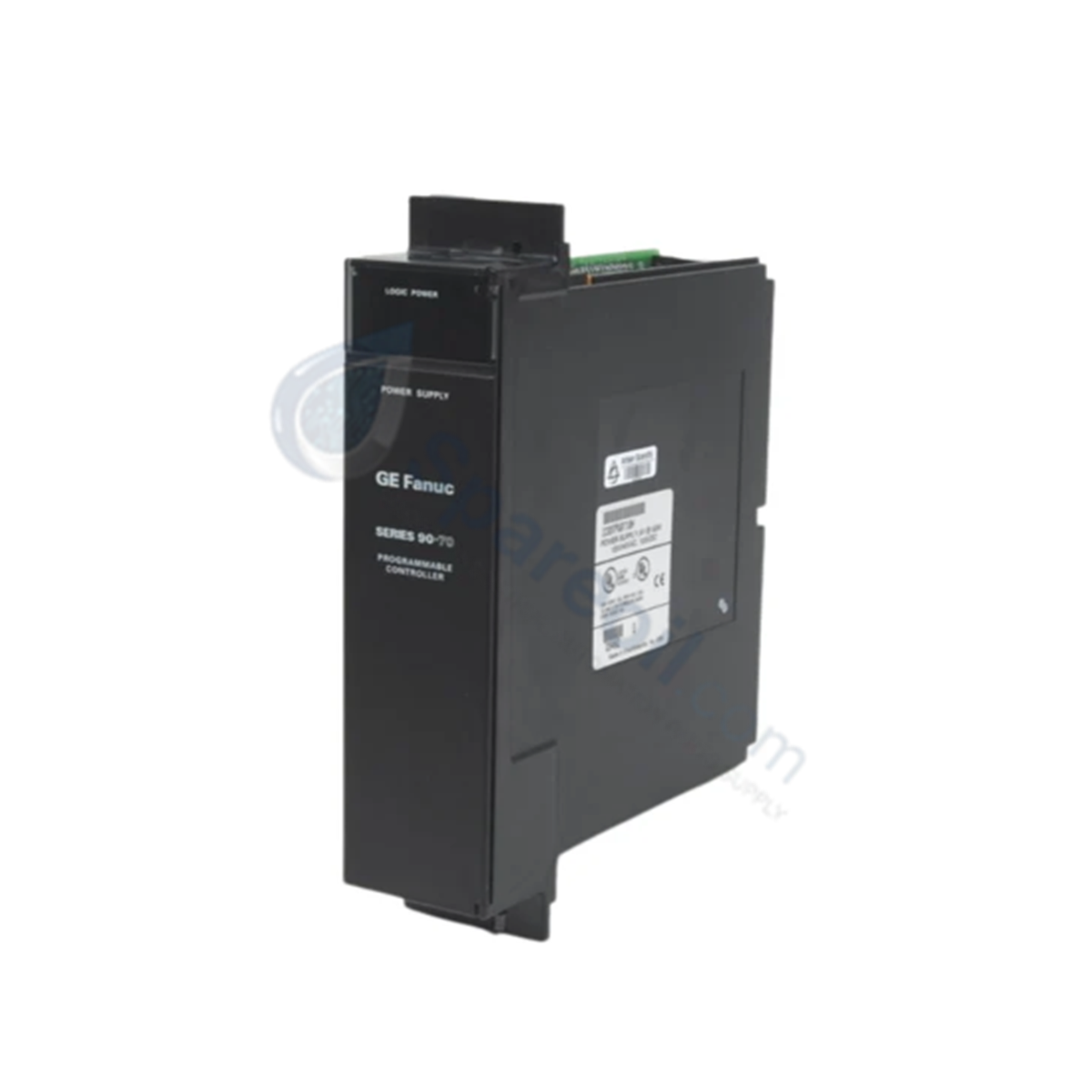

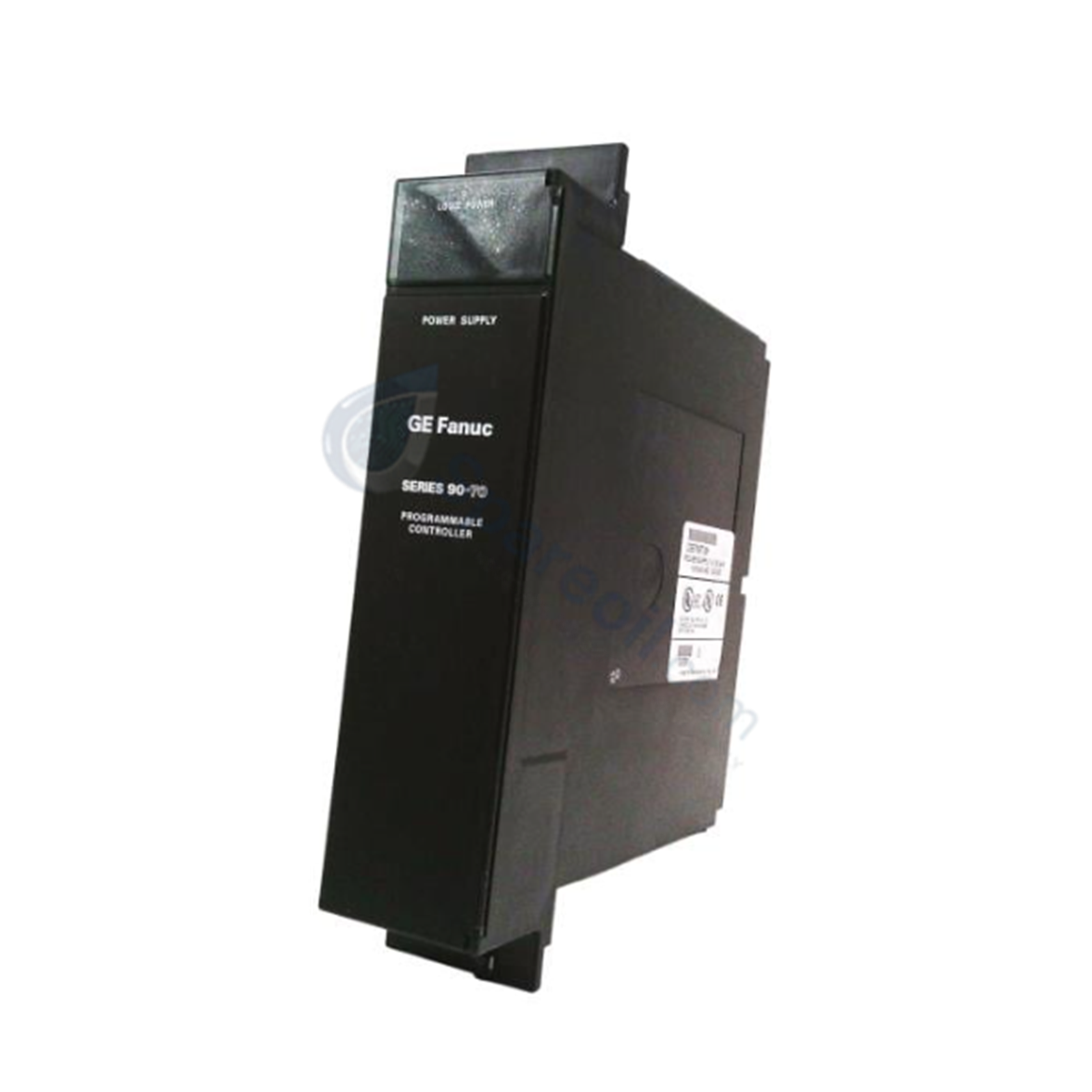

Módulo de fuente de alimentación GE IC697PWR710

Módulo de fuente de alimentación GE IC697PWR710 Serie 90-70

Disponibilidad: 10 Quedan en stock

El GE IC697PWR710, también catalogado como el módulo de fuente de alimentación IC697PWR710, opera como un componente de hardware dedicado...

Código: IC697PWR710

Manufacturer: GE Fanuc
Product No.: IC697PWR710
Product Type: Módulos de fuente de alimentación
Product Origin: USA
Payment:T/T, Western Union
Weight: 1360g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

El GE IC697PWR710, también catalogado como el módulo de fuente de alimentación IC697PWR710, opera como un componente de hardware dedicado para la generación de energía del backplane dentro de las plataformas de la Serie 90-70.

Especificaciones de hardware

Parámetro	Especificación
Modelo	IC697PWR710
Marca	GE Fanuc Emerson
Origen	EE. UU.
Peso	3.00 lb (1.36 kg)
Dimensiones	Perfil enchufable de ranura única estándar de la Serie 90-70
Temperatura de funcionamiento	0 a 60 °C (Rango industrial estándar)
Consumo de energía	90 W de potencia de entrada máxima a plena carga
Opciones de voltaje de entrada	90-264 VCA (47-63 Hz) o 100-150 VCC
Corriente de irrupción de entrada	3 A pico típico (duración de medio ciclo)
Corrección del factor de potencia	> 0.95 mediante circuitos PFC activos integrados
Potencia de salida máxima	56 W de salida total máxima
Salida de CC nominal	5.1 VCC (Hasta 11 A disponibles en el riel de +5 VCC)
Rango de voltaje de salida	4.90 a 5.25 VCC
Límite de sobrevoltaje	6.2 V típico (protección de sujeción electrónica)
Límite de sobrecorriente	12 A típico (límite de corriente de retroceso electrónico)
Duración de la resistencia a fallas	21 ms mínimo (ante la pérdida completa de la entrada de CA nominal)
Arquitectura VME	Compatible con las especificaciones del estándar VME C.1
Asignación de montaje	Ranura más a la izquierda de los racks IC697 o VME estándar

Velocidad de comunicación del bus de backplane y compatibilidad de firmware

El módulo suministra líneas de alimentación de 5.1 VCC reguladas a través del bus de backplane del chasis, manteniendo la estabilidad de voltaje necesaria para mantener una alta velocidad de comunicación del bus de backplane durante los intervalos de barrido intensivo de la CPU. Los circuitos de corrección activa del factor de potencia minimizan la distorsión armónica en las líneas de entrada. La lógica interna monitorea los rieles de alimentación, señalizando alertas de estado tempranas al controlador host antes de la expiración de la ventana de resistencia a fallas de 21 ms, lo que permite una preservación segura del estado del procesador e interbloqueos de compatibilidad con la memoria flash del firmware.

Preguntas frecuentes

P: ¿Cómo se comporta la protección contra sobrevoltaje y sobrecorriente durante una falla en el campo?

R: El módulo utiliza circuitos de sujeción electrónicos no destructivos. Si el riel de 5.1 VCC sube a 6.2 V, el bucle de sobrevoltaje sujeta la salida. En estados de sobrecorriente que se aproximan a 12 A, el voltaje de salida cae automáticamente. Ambos mecanismos protegen el fusible interno de la fuente de alimentación de abrirse, recuperándose a valores nominales inmediatamente después de que se elimina la anomalía de la carga de campo.

P: ¿Puede este módulo de fuente de alimentación alimentar múltiples racks simultáneamente?

R: Sí. Puede alimentar un rack de expansión secundario a través de cables de extensión especializados (IC697CBL700 / IC697CBL713) siempre que el chasis auxiliar requiera solo alimentación lógica de 5 VCC y las demandas de corriente combinadas de ambos racks permanezcan dentro de los umbrales de salida máxima de 56 W.

Pautas de instalación en campo

Colocación mecánica: Deslice el módulo en la ranura más a la izquierda de un marco de rack IC697 autorizado o un rack integrador VME. Asegúrese de que el conector del backplane del módulo se alinee perfectamente antes de bloquearlo en su posición.
Configuración de conexión a tierra: Conecte un conductor de conexión a tierra de cobre AWG #12 (3.3 mm2) dedicado al terminal de tornillo de conexión a tierra frontal del módulo. Apriete el tornillo de la orejeta del cable a un par de apriete máximo de 12 in-lb (1.3 N-m).
Requisitos de cableado: Utilice solo conductores de suministro de cobre clasificados para una temperatura mínima de 75 °C. Tienda las líneas de CA o CC de alto voltaje entrantes en conductos separados lejos de cables analógicos o de comunicación sensibles de bajo nivel.
