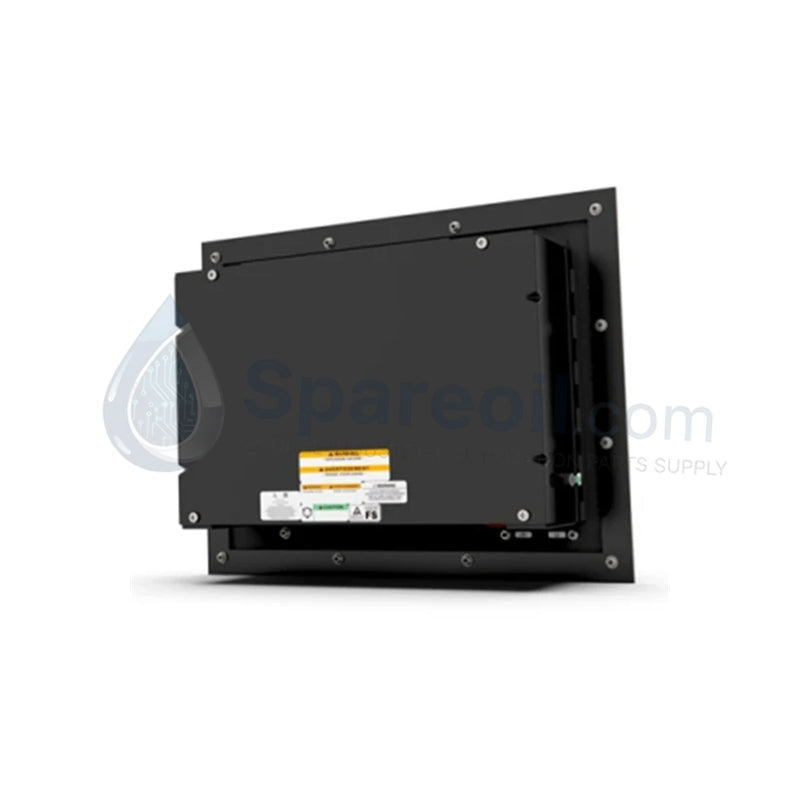

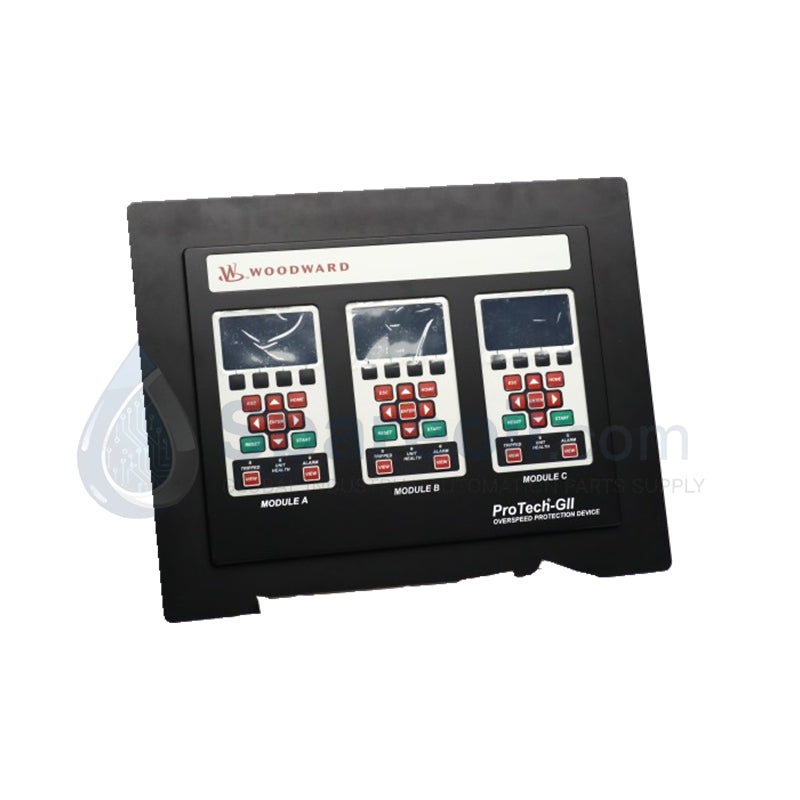

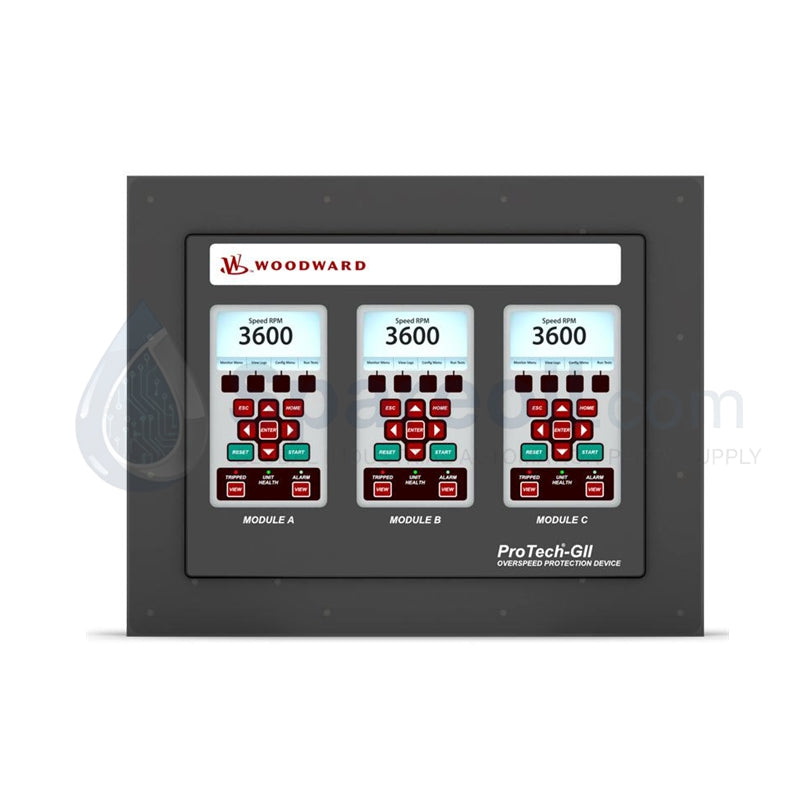

Relé de seguridad de alta velocidad | Woodward 8237-1246 ProTech-GII

Disponibilidad: 99 Quedan en stock

Descripción general del producto El Woodward 8237-1246 sirve como la piedra angular de la familia de seguridad ProTech-GII, proporcionando protección contra sobrevelocidad dedicada...

Código: 8237-1246

Manufacturer: Woodward
Product No.: 8237-1246
Product Type: Protección contra sobrevvelocidad
Product Origin: USA
Payment:T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El Woodward 8237-1246 sirve como la piedra angular de la familia de seguridad ProTech-GII, proporcionando protección contra sobrevelocidad dedicada y de alta velocidad para turbinas y motores industriales. Este dispositivo basado en microprocesador monitorea la velocidad de rotación con extrema precisión, ejecutando un comando de disparo de emergencia en milisegundos si el sistema excede los límites de seguridad definidos. Diseñado para entornos de alta disponibilidad como plantas de energía y propulsión marina, el 8237-1246 garantiza la integridad mecánica al prevenir eventos catastróficos de sobrevelocidad.

Especificaciones técnicas

El 8237-1246 combina el acondicionamiento de señal multicanal con interfaces de comunicación robustas para cumplir con los estrictos estándares de seguridad.

Parámetro	Especificación
Número de catálogo	8237-1246
Serie	ProTech-GII
Tipo de producto	Módulo de protección/control de sobrevelocidad
Función principal	Acondicionamiento de señal de alta velocidad y lógica de disparo
Configuración de E/S	Múltiples canales digitales y analógicos
Comunicación	Bus de control Woodward (compatible con CAN/Ethernet)
Aislamiento	Aislamiento galvánico completo
Montaje	Compatible con rack/ranura estándar
Temperatura de funcionamiento	0°C a +60°C
Dimensiones	170 mm × 100 mm × 50 mm
Peso	0.6 – 0.9 kg

Ventajas de ingeniería

Ejecución de disparo en milisegundos: El 8237-1246 cuenta con una lógica de procesamiento de alta velocidad que identifica las condiciones de sobrevelocidad y desenergiza los solenoides de disparo más rápido que los reguladores mecánicos tradicionales. Esta rápida respuesta previene daños en el rotor y garantiza el cumplimiento de las regulaciones de seguridad globales.
Rechazo de ruido galvánico: El ruido eléctrico de generadores masivos o variadores de frecuencia (VFD) a menudo corrompe las señales de velocidad. El 8237-1246 utiliza un aislamiento galvánico avanzado para proteger su lógica interna, proporcionando un entorno de monitoreo limpio y sin ruido para datos críticos de velocidad.
Diagnóstico integrado: El módulo monitorea continuamente la salud de sus circuitos internos y la integridad de los sensores de velocidad conectados. Identifica circuitos abiertos o sensores en cortocircuito de inmediato, activando una alarma de diagnóstico antes de que ocurra una falla de seguridad.
Integración flexible del sistema: A diferencia de los relés independientes, el 8237-1246 se comunica directamente con el bus de control maestro de Woodward. Esto permite a los ingenieros sincronizar los registros de disparo y los datos de estado con el HMI o el sistema SCADA principal para el análisis posterior al evento.
Endurecimiento industrial: Diseñado para un funcionamiento continuo en atmósferas hostiles, el módulo mantiene su calibración en un amplio rango de temperaturas. El chasis reforzado resiste los altos niveles de vibración comunes en las plataformas de turbinas y las salas de máquinas.

Preguntas frecuentes

P: ¿Puede el 8237-1246 gestionar la lógica de votación multisensor?

R: Sí. La arquitectura ProTech-GII normalmente utiliza una lógica de votación de 2 de 3 (2oo3). El 8237-1246 funciona dentro de este marco para garantizar que un solo sensor defectuoso no cause un disparo molesto mientras mantiene la capacidad de apagar la turbina durante un evento de sobrevelocidad genuino.

P: ¿Este módulo requiere software especializado para su configuración?

R: Puede configurar el 8237-1246 a través de las herramientas de servicio estándar de Woodward. Esto le permite establecer puntos de ajuste de disparo precisos, frecuencias de filtro y definir el comportamiento de los canales de E/S auxiliares en función de su tipo de turbina específico (vapor, gas o hidráulica).

P: ¿Cuál es la principal diferencia entre este y un módulo de E/S estándar?

R: Un módulo de E/S estándar maneja datos de proceso generales. El 8237-1246 es un módulo de seguridad especializado; prioriza la lógica de sobrevelocidad y la integridad del circuito de disparo por encima de todas las demás tareas, presentando rutas de hardware dedicadas para los comandos de apagado de emergencia.

P: ¿El 8237-1246 es compatible con sensores de velocidad tanto pasivos como activos?

R: Este módulo se interconecta principalmente con unidades de captación magnética (MPU) y sensores de velocidad Woodward estándar. Acondiciona las entradas de pulso sin procesar en valores digitales estabilizados para la lógica de disparo. Siempre verifique los niveles de voltaje de su sensor específico con los valores nominales de entrada del módulo.
