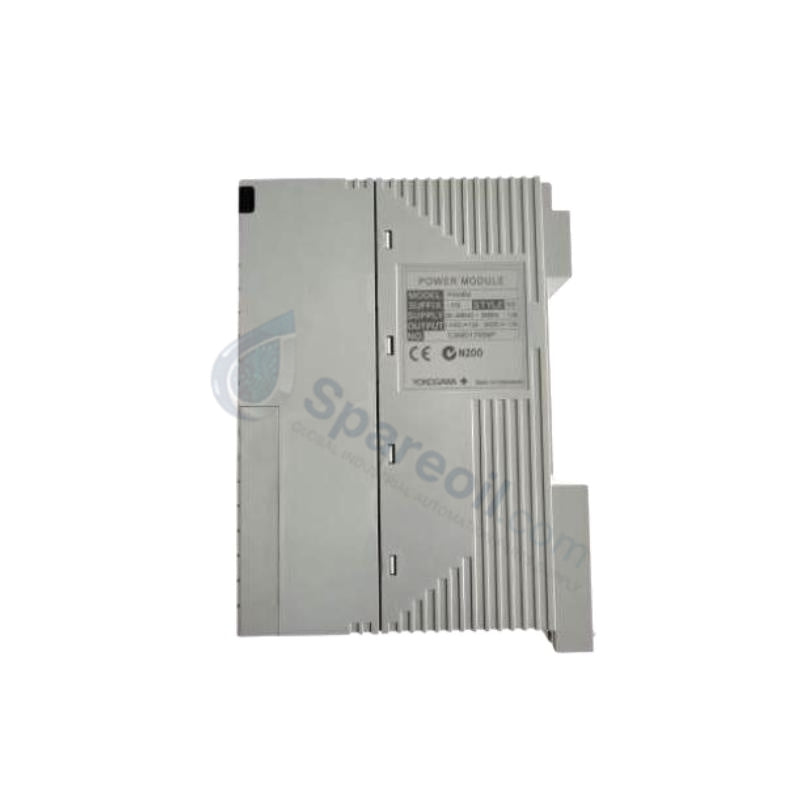

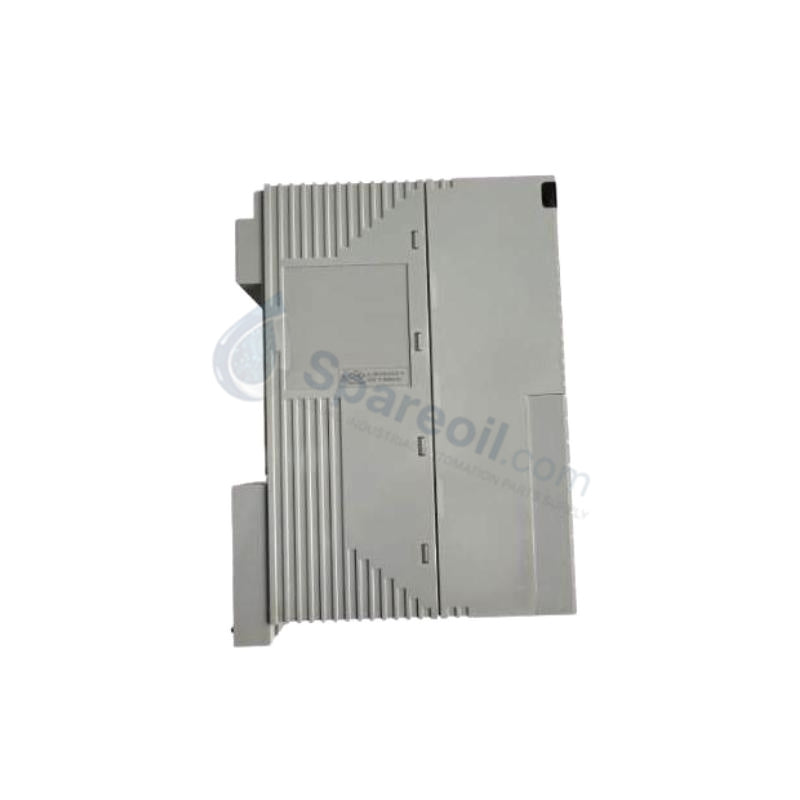

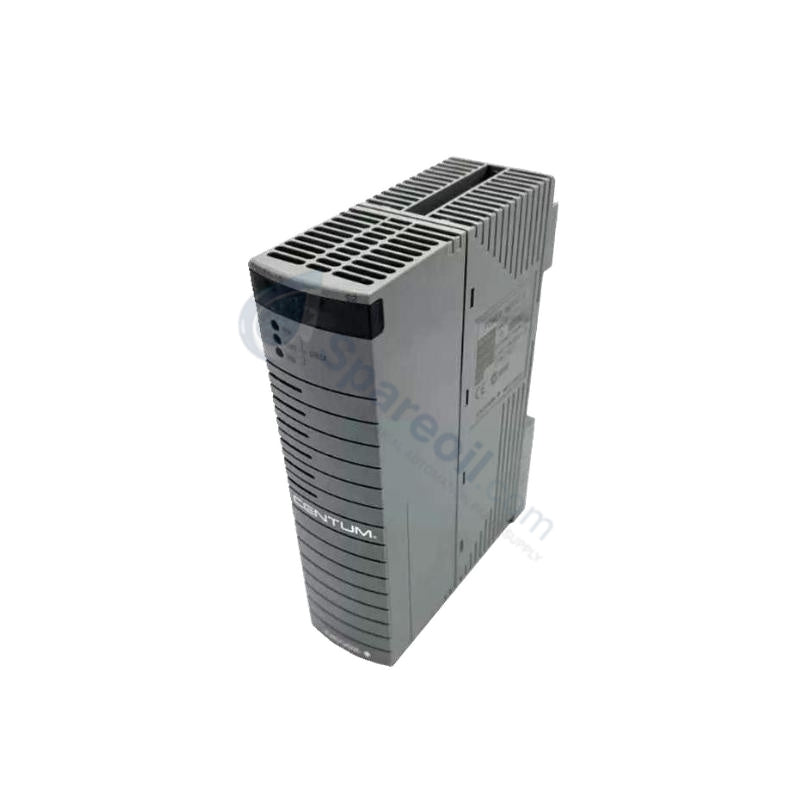

Módulo de fuente de alimentación de entrada de CA YOKOGAWA PW482-S01

El YOKOGAWA PW482-S01, también catalogado como el módulo de fuente de alimentación de entrada de CA PW482, opera como un componente de hardware dedicado para la regulación y distribución de energía dentro de los sistemas de control distribuido CENTUM VP. Configurado para suministrar voltaje interno regulado a las Unidades de Control de Campo (FCU), Unidades de Nodo FIO y Repetidores de Bus ESB, el dispositivo procesa la corriente alterna de la red eléctrica primaria hasta los rieles de corriente continua aislados. El hardware utiliza conectores de placa posterior específicos para interactuar con ranuras de alimentación de doble redundancia, impulsando salidas de corriente continua bajo diversas condiciones térmicas sin pérdida de sincronización de fase.

Especificaciones del hardware

Aislamiento de canal y alimentación distribuida DCS

La arquitectura del módulo ejecuta el reparto de carga cuando se empareja en configuraciones de ranura de doble redundancia, lo que garantiza una entrega continua de 24 VCC durante caídas de tensión de línea o fallos de hardware internos. Los circuitos de aislamiento de canal a canal incorporados desacoplan las líneas de entrada de CA de alta tensión de los sensibles buses de la placa posterior del sistema de 5 VCC y 24 VCC. La lógica de alimentación interna mantiene la protección contra cortocircuitos y los umbrales de supresión de sobrecarga, aislando las condiciones de fallo locales para evitar que los fallos de red disparen módulos de E/S digitales o analógicos adyacentes en el mismo portador de nodo.

Preguntas frecuentes

P: ¿Se puede utilizar el módulo PW482-S01 como una fuente de alimentación de banco de 24 VCC independiente para componentes industriales de terceros?

R: No. La unidad utiliza conectores de enchufe de placa posterior exclusivos diseñados estrictamente para su inserción en las ranuras de chasis Yokogawa P1 y P2 designadas. Carece de terminales de tornillo externos para la distribución general del cableado y requiere líneas de monitoreo de la placa posterior del sistema para gobernar los bucles de regulación activos.

P: ¿Cómo gestiona el sistema la lógica de conmutación por error cuando un módulo de alimentación redundante pierde la entrada de CA activa?

R: La placa posterior del chasis conecta dos módulos en una configuración de diodo-OR en paralelo. Cuando la unidad primaria pierde la tensión de entrada, el módulo secundario asume inmediatamente la carga de corriente completa sin caídas de tensión ni retrasos de conmutación, manteniendo el procesador y los módulos de E/S conectados activos dentro de sus tolerancias operativas.

P: ¿Qué condiciones ambientales requieren la selección de la variante con sufijo G3 en lugar de la versión estándar?

R: La variante G3 cuenta con revestimientos conformes diseñados específicamente para contrarrestar la contaminación atmosférica, como el sulfuro de hidrógeno, el cloro y la alta humedad relativa. También extiende el techo máximo de funcionamiento continuo ambiente de 55 °C a 70 °C dentro de gabinetes terminales densos sin ventilación.

Pautas de instalación en campo

• Alineación de la inserción de la ranura: Coloque el módulo estrictamente en las ranuras de alimentación designadas P1 o P2 del chasis de la unidad de nodo. Deslice el conjunto a lo largo de los canales guía hasta que los pasadores de la cuchilla trasera encajen firmemente en el zócalo de acoplamiento de la placa posterior.
• Seguridad del terminal de entrada de CA: Aísle el disyuntor aguas arriba antes de conectar los cables de línea de 220-240 VCA primarios a los terminales de entrada del chasis. Verifique que todas las cubiertas protectoras de plástico estén colocadas para evitar el contacto accidental.
• Restricciones de separación: Separe las líneas de alimentación de CA primarias de los enlaces de comunicación de CC de bajo voltaje y los canales de enrutamiento de sensores de campo. Mantenga un espacio libre físico mínimo de 300 mm para suprimir la inducción de ruido de alta tensión.
• Verificación de la ruta a tierra del chasis: Inspeccione el terminal de puesta a tierra estructural que conecta el bastidor portador a la red de tierra del instrumento maestro. La resistencia total de la ruta a tierra debe medir por debajo de los parámetros máximos especificados por el manual de diseño del sistema de seguridad de la planta.
