NFAP135-S00 Yokogawa STARDOM: Hoja de datos y manual técnico

Módulo de entrada de pulsos | Yokogawa NFAP135-S00 STARDOM

Módulo de entrada de pulsos | Yokogawa NFAP135-S00 STARDOM

Disponibilidad: 20 Quedan en stock

Módulo de entrada de pulsos Yokogawa NFAP135-S00 STARDOM Configurado para la adquisición de pulsos de alta velocidad en las plataformas...

Código: NFAP135-S00

Manufacturer: Yokogawa
Product No.: NFAP135-S00
Product Type: Módulos de entrada de pulsos
Product Origin: JAPAN
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

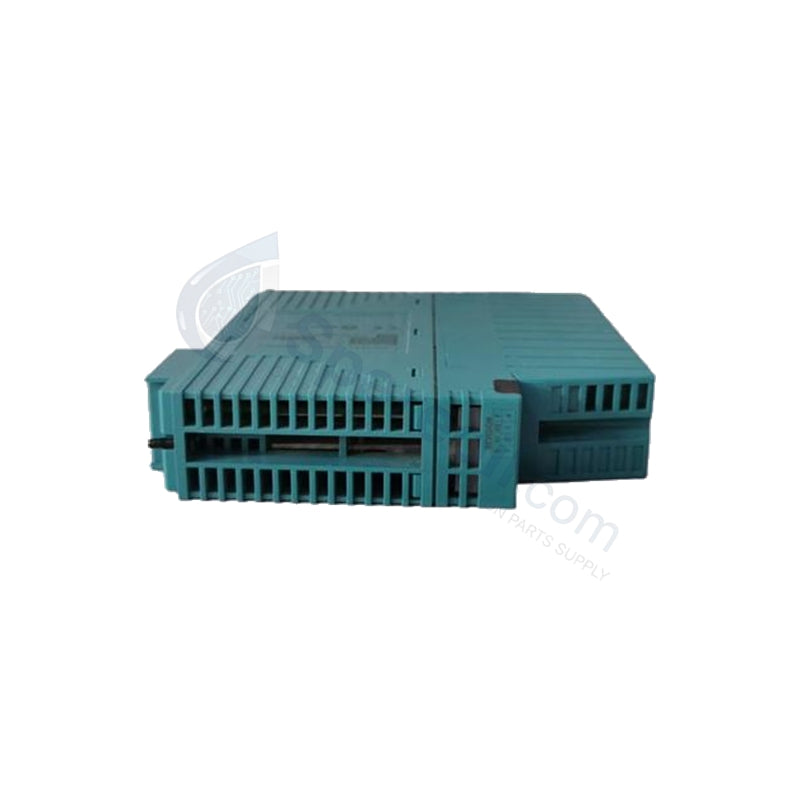

Módulo de entrada de pulsos Yokogawa NFAP135-S00 STARDOM

Configurado para la adquisición de pulsos de alta velocidad en las plataformas Yokogawa STARDOM, el Yokogawa NFAP135-S00 (Módulo de entrada de pulsos NFAP135) proporciona ejecución física/eléctrica directa. Opera dentro del subsistema de E/S de campo (FIO) para adquirir señales de conteo de pulsos de transmisores de campo de 2 y 3 hilos, cierres de contacto y pulsos de voltaje a través de 8 canales aislados.

Desglose de sufijos y matriz de modelos

Código de opción	Descripción	Detalles técnicos
NFAP135	Código de modelo base	Módulo de entrada de pulsos (8 canales, aislado, de 0 a 10 kHz)
-S	Tipo	Tipo estándar
0	Opción	Tipo básico
0	Siempre 0	Especificación básica

Especificaciones de hardware

Parámetro	Especificación
Modelo	NFAP135-S00
Marca	Yokogawa
Origen	Japón
Peso	0,2 kg (0,44 lbs)
Dimensiones	130 x 107,5 x 32,8 mm
Temperatura de funcionamiento	0 a 55 grados C
Consumo de energía	300 mA a 5 VCC; 400 mA a 24 VCC
Número de canales	8 canales aislados
Tipos de señal de entrada	2 hilos (contacto ON/OFF, pulso de voltaje, pulso de corriente); 3 hilos (pulso de voltaje)
Rango de frecuencia de entrada	0 a 10 kHz
Ancho de pulso mínimo	40 us
Ciclo de actualización de datos	2 ms
Voltaje de aislamiento	500 VCA durante 1 min (entrada al sistema / canal a canal)
Resistencia de derivación	Seleccionable OFF / 200 / 500 / 1000 ohm (abierto cuando la alimentación está APAGADA)
Resistencia pull-up	68 k ohm (12 VCC o 24 VCC)
Fuente de alimentación del transmisor	Seleccionable 12 VCC (límite de 40 mA) / 24 VCC (límite de 30 mA)
Conexión del terminal	Conexión de terminal de abrazadera de presión

Características de integración del lazo de control de procesos

El módulo proporciona una integración completa con entornos de protocolo de lazo HART de 4-20 mA y transmisores de campo digitales a través de canales de detección de pulsos configurables. El aislamiento galvánico de canal a sistema y de canal a canal clasificado para 500 VCA evita bucles de tierra y suprime transitorios de modo común de alto voltaje. El filtrado de hardware integrado elimina el traqueteo de los contactos, mientras que las resistencias de derivación seleccionables a bordo permiten la conversión directa de pulso de corriente a voltaje sin módulos externos de acondicionamiento de señal.

Preguntas frecuentes

P: ¿Cómo maneja el módulo el traqueteo de contactos en las entradas de interruptores mecánicos?

R: El módulo incluye una función de filtro de hardware seleccionable por software diseñada para suprimir el traqueteo de contactos mecánicos y eliminar falsos conteos de pulsos en entradas de movimiento lento.

P: ¿Cuáles son los umbrales de limitación de corriente para la fuente de alimentación del transmisor incorporada?

R: Cuando se configura para alimentación de campo de 12 VCC, el limitador interno limita la corriente de salida a 40 mA (+/-10%). Cuando se configura a 24 VCC, la corriente de salida se limita a 30 mA (+/-10%).

P: ¿Qué sucede con las resistencias de derivación internas cuando se interrumpe la alimentación de campo?

R: Las redes de resistencias de derivación seleccionables a bordo vuelven a un estado abierto cada vez que se pierde la alimentación del módulo, evitando cargas inesperadas en el circuito en los lazos de campo conectados.

Directrices de instalación en campo

Monte el NFAP135-S00 de forma segura en la ranura designada del chasis del rack FIO antes de aplicar la alimentación. Dirija el cableado de campo directamente a los terminales de abrazadera de presión, verificando que el aislamiento del conductor esté pelado limpiamente para asegurar un contacto hermético. Mantenga una clara separación entre los cables de alimentación de alto voltaje y las líneas de señal de pulso de bajo nivel dentro de las canalizaciones del gabinete. Conecte todo el blindaje de la señal a la toma de tierra designada del gabinete en un único punto de terminación para evitar el acoplamiento de ruido en los canales de entrada de alta frecuencia.
