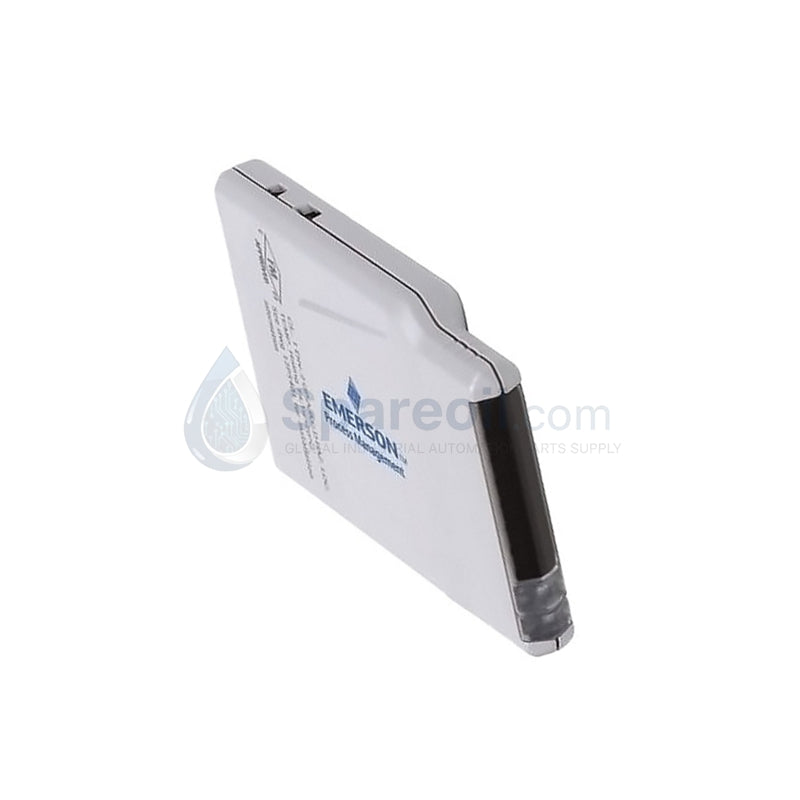

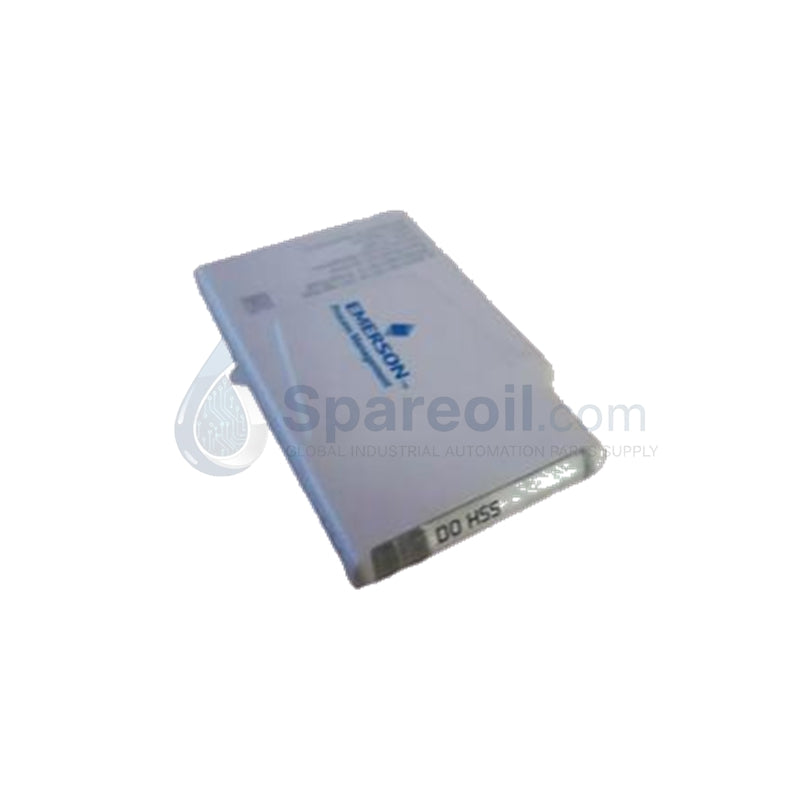

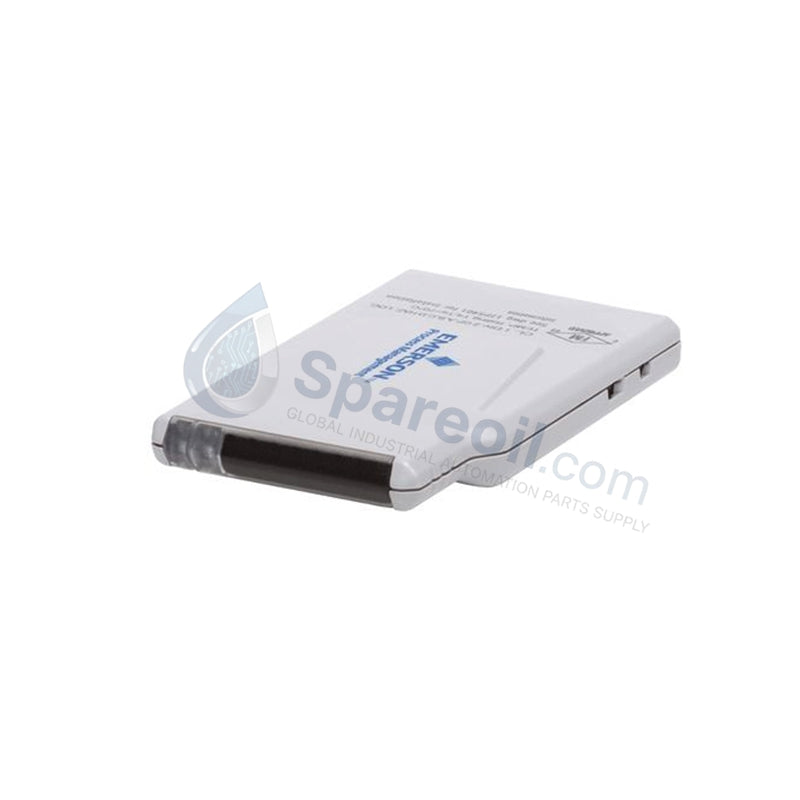

SE4302T04 Emerson DeltaV CHARM con detección de falla de línea

Disponibilidad: 99 Quedan en stock

Descripción general del producto El modelo Emerson SE4302T04 es un Módulo CHARM de salida digital (DO) de alta precisión diseñado para el Sistema de Control...

Código: SE4302T04

Manufacturer: Emerson
Product No.: SE4302T04
Product Type: Emerson DeltaV CHARMs
Product Origin: USA
Payment:T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

Descripción Reseñas

Descripción general del producto

El modelo Emerson SE4302T04 es un Módulo CHARM de salida digital (DO) de alta precisión diseñado para el Sistema de Control Distribuido (DCS) DeltaV™. Este módulo facilita el Marshalling electrónico, lo que permite la configuración de señales en las etapas finales y la eliminación de los gabinetes de cableado cruzado tradicionales. Proporciona una salida controlada de 24 VCC específicamente optimizada para alimentar bobinas de solenoide, relés de interposición y otros actuadores binarios. Al integrar inteligencia a nivel de canal individual, el SE4302T04 simplifica la ingeniería del proyecto, reduce la huella de los gabinetes y proporciona diagnósticos avanzados directamente a la red de control DeltaV.

Especificaciones técnicas

El SE4302T04 incorpora circuitos de energía limitada y un aislamiento robusto para mantener la integridad de la señal en entornos de proceso exigentes.

Característica	Especificación
Número de modelo	SE4302T04
Tipo de módulo	CHARM de salida digital
Voltaje de funcionamiento	24 VCC
Clasificación de estado activo	100 mA continuos a 24 VCC
Detección de fallas de línea	Cortocircuito (< 50 Ω), Circuito abierto (> 20 kΩ)
Limitación de corriente	Protección interna de 107 mA
Disipación de calor	0,56 W
Aislamiento	Aislamiento óptico (clasificado para 250 VCA)
Temperatura de funcionamiento	–40 °C a +70 °C
Medio ambiente	ISA-S71.04 Clase G3 (resistente a la corrosión)
Estado	100% nuevo y original

Ventajas de ingeniería

Eficiencia del marshalling electrónico: La arquitectura CHARM permite que cualquier tipo de señal se conecte a cualquier bloque de terminales. El SE4302T04 se conecta al soporte de E/S CHARM, lo que permite la caracterización definida por software. Esto elimina la necesidad de cableado interno complejo y racks de marshalling masivos, ahorrando hasta un 50% de espacio en el gabinete.
Diagnóstico avanzado de fallas de línea: Este módulo monitorea continuamente el estado del cableado de campo. Detecta cortocircuitos y circuitos abiertos en tiempo real sin necesidad de componentes externos. El tiempo de prueba de fallas de 200 µs garantiza que los operadores reciban alertas inmediatas sobre fallas de cableado antes de que afecten la seguridad del proceso.
Reforzado para entornos hostiles: Emerson aplica un revestimiento conforme de nivel G3 para proteger el SE4302T04 de contaminantes en el aire como el sulfuro de hidrógeno y el cloro. Combinado con un rango de operación de –40 °C a +70 °C, este módulo funciona perfectamente en gabinetes de campo remotos y plataformas marinas.
Control de salida inteligente: El módulo admite múltiples comportamientos configurables, incluida la salida momentánea y la salida de pulso continuo. Su función de limitación de corriente de 107 mA protege la electrónica interna y el cableado de campo de condiciones de sobrecorriente, lo que reduce el riesgo de incendio o daño del hardware en áreas peligrosas.

Preguntas frecuentes

P: ¿Se suministra el Emerson SE4302T04 como 100% nuevo?

R: Sí. Suministramos únicamente hardware Emerson 100% nuevo y original en embalaje sellado de fábrica. Cada módulo SE4302T04 incluye una garantía de fábrica de 12 meses para garantizar la fiabilidad a largo plazo en su infraestructura DeltaV CHARM.

P: ¿Puedo reemplazar este módulo mientras el sistema está en vivo?

R: Sí. El SE4302T04 admite el intercambio en caliente. Puede extraer y reemplazar el módulo en el soporte de E/S CHARM sin interrumpir la alimentación o la comunicación con otros canales, lo que facilita un mantenimiento rápido durante las operaciones continuas.

P: ¿Cuál es la carga máxima que puede soportar este CHARM?

R: El módulo proporciona una salida continua de 100 mA a 24 VCC. Esta clasificación está diseñada específicamente para bobinas de solenoide industriales estándar y relés de alta eficiencia. Si su actuador excede esta clasificación, debe usar un relé de interposición.

P: ¿El SE4302T04 requiere un bloque de terminales específico?

R: El SE4302T04 se instala en el soporte de E/S CHARM DeltaV estándar. El bloque de terminales específico utilizado depende de sus requisitos de cableado de campo (estándar o fusionado), pero el módulo CHARM en sí realiza la caracterización de la señal y la ejecución lógica.
