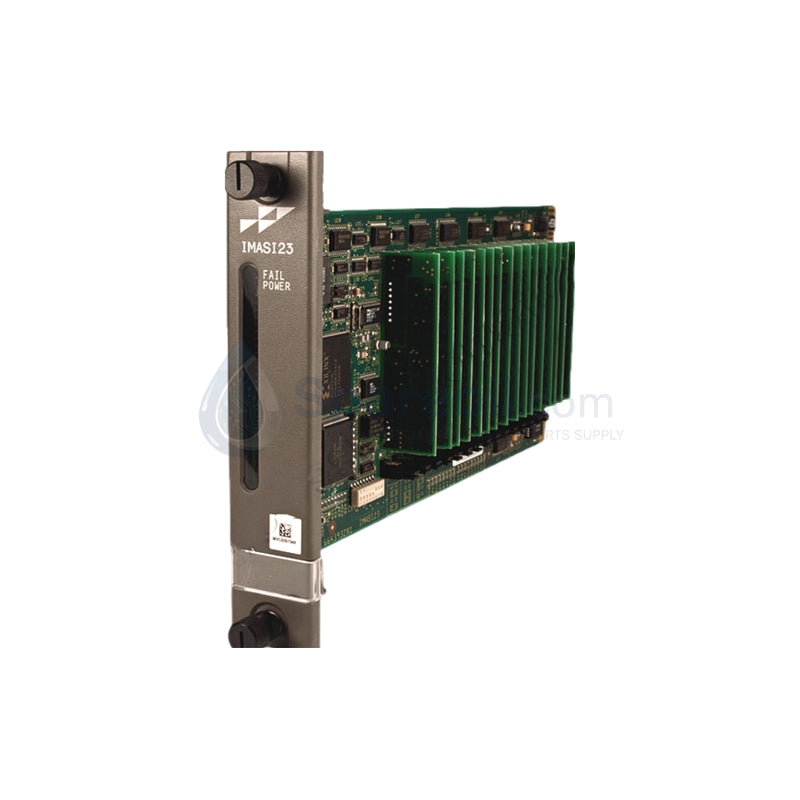

وحدة دخل تناظري 16 قناة (Slave) | جديدة أصلية ABB IMASI23

وحدة دخل تناظري 16 قناة (Slave) | جديدة أصلية ABB IMASI23

التوفر: 10 متوفر في المخزون

نظرة عامة على المنتج تعمل وحدة ABB IMASI23 كوحدة إدخال تناظرية شاملة وعالية الأداء للأنظمة الموزعة للتحكم (DCS) من...

رمز المنتج: IMASI23

Manufacturer: ABB
Product No.: IMASI23
Product Type: وحدات الإدخال التناظرية
Product Origin: Switzerland
Payment:T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

تعمل وحدة ABB IMASI23 كوحدة إدخال تناظرية شاملة وعالية الأداء للأنظمة الموزعة للتحكم (DCS) من نوع Symphony Harmony و INFI 90. تتصل هذه الوحدة بـ 16 إشارة تناظرية مستقلة من أجهزة القياس الميدانية مباشرة بوحدة التحكم Harmony. يلغي تصميمها الشامل الحاجة إلى العديد من اللوحات المتخصصة من خلال دعم حلقات 4-20 مللي أمبير، و ±10 فولت تيار مستمر، والمزدوجات الحرارية، ومقاومات درجة الحرارة المقاومة (RTDs) على منصة أجهزة واحدة. تقوم وحدة IMASI23 بتحويل تناظري/رقمي داخلي، وتعويض الوصلة الباردة، والتصحيح الخطي، مما يضمن أن وحدة التحكم المركزية تتلقى بيانات دقيقة بوحدات هندسية. نحن نقدم هذه الوحدة جديدة وأصلية 100%، مع الحفاظ على أعلى مستوى من التكامل لشبكة التحكم في العمليات الخاصة بك.

المواصفات الفنية

المعلمة	تفاصيل المواصفات
رقم الموديل	IMASI23
عائلة المنتج	Symphony Harmony / INFI 90
قنوات الإدخال	16 قناة مستقلة (شاملة)
المدخلات المدعومة	4–20 مللي أمبير، ±10 فولت، 0–5 فولت، 1–5 فولت، مزدوجات حرارية (جميع الأنواع)، مللي فولت، RTD
الدقة	±0.1% من المدى الكامل
الدقة	15 بت بالإضافة إلى إشارة
جهد العزل	2000 فولت RMS (من الإدخال إلى المنطق)
نسبة الرفض لوضع الإشارة المشتركة (CMRR)	120 ديسيبل عند 60 هرتز
واجهة البيانات	ناقل توسيع الإدخال/الإخراج (موصل P2)
درجة حرارة التشغيل	-20 درجة مئوية إلى +60 درجة مئوية (-4 درجة فهرنهايت إلى 140 درجة فهرنهايت)
وزن الوحدة	0.4 كجم

المزايا الهندسية

تعالج IMASI23 تعقيدات بيئات الإشارة المتعددة من خلال دمج الاستحواذ عالي الدقة وتكييف الإشارة في فتحة وحدة واحدة.

توحيد الأجهزة الشامل: تعالج IMASI23 أنواع إشارات متنوعة — تتراوح من بيانات المزدوجة الحرارية ذات مستوى الملي فولت المنخفض إلى حلقات التيار القياسية 4-20 مللي أمبير — في وقت واحد. يقلل هذا التنوع من مخزون قطع الغيار ويبسط تخطيط أجهزة الخزانة.
تكييف دقيق للإشارة: تعالج المعالجة الدقيقة المدمجة تعويض الوصلة الباردة المعقد (CJC) للمزدوجات الحرارية والتخطي الخطي لمقاومات درجة الحرارة المقاومة (RTDs). يخفف هذا العبء الحسابي عن وحدة التحكم الرئيسية ويضمن دقة 15 بت عبر جميع نطاقات الإدخال.
رفض ضوضاء فائق: تسمح نسبة الرفض لوضع الإشارة المشتركة (CMRR) البالغة 120 ديسيبل عند 60 هرتز لـ IMASI23 باستخلاص بيانات دقيقة حتى في بيئات التداخل الكهرومغناطيسي العالية. تمنع هذه الحماية الضوضاء الكهربائية الصناعية من إتلاف متغيرات العملية الهامة.
حماية غلفانية عالية الجهد: يعزل عزل 2000 فولت RMS أسلاك الجانب الميداني عن منطق النظام. يمنع هذا الحاجز القوي حلقات الأرض والارتفاعات الكهربائية من جانب الحقل من إتلاف وحدة التحكم Harmony أو اللوحة الخلفية للنظام.

الأسئلة الشائعة

هل تتطلب IMASI23 وحدة إنهاء محددة؟

نعم. تتوافق IMASI23 عادةً مع وحدات الإنهاء مثل NTAI06. توفر لوحة الإنهاء أطراف التوصيل اللولبية المادية للأسلاك الميدانية وتتصل بـ IMASI23 عبر كابل شريطي قياسي.
هل يمكنني مزج أنواع إدخال مختلفة على وحدة IMASI23 واحدة؟

بالتأكيد. يمكنك تكوين كل قناة من القنوات الـ 16 بشكل مستقل عبر برنامج النظام للتعامل مع مزيج من 4-20 مللي أمبير، و RTDs، والمزدوجات الحرارية، مما يوفر أقصى قدر من المرونة لدمج الأجهزة.
هل هذا جزء أصلي جديد من ABB؟

نحن نضمن أن IMASI23 هي مخزون ABB جديد وأصلي 100%. الموثوقية ضرورة ميكانيكية في بيئات DCS؛ لذلك، لا نوفر أجهزة مجددة أو مستعملة لمهام الاستحواذ الحرجة للسلامة.
كيف تتواصل الوحدة مع وحدة التحكم Harmony؟

تتواصل IMASI23 عبر ناقل توسيع الإدخال/الإخراج P2. تعمل كوحدة تابعة، حيث توفر بيانات رقمية لوحدة التحكم كلما تم استدعاؤها، مما يضمن تحديثات عالية السرعة لاستراتيجية التحكم.
