نظرة عامة على المنتج

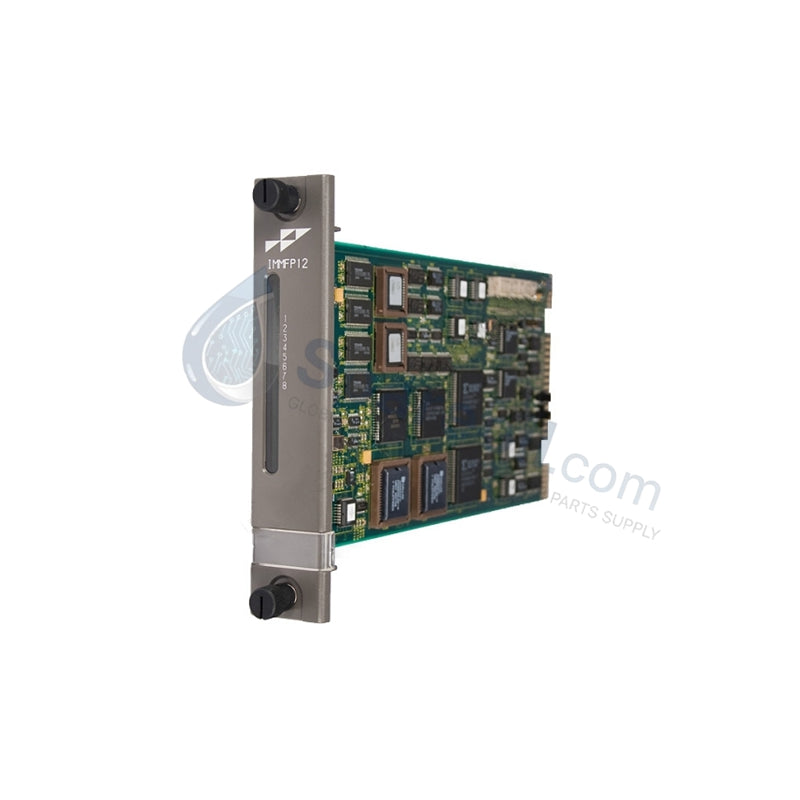

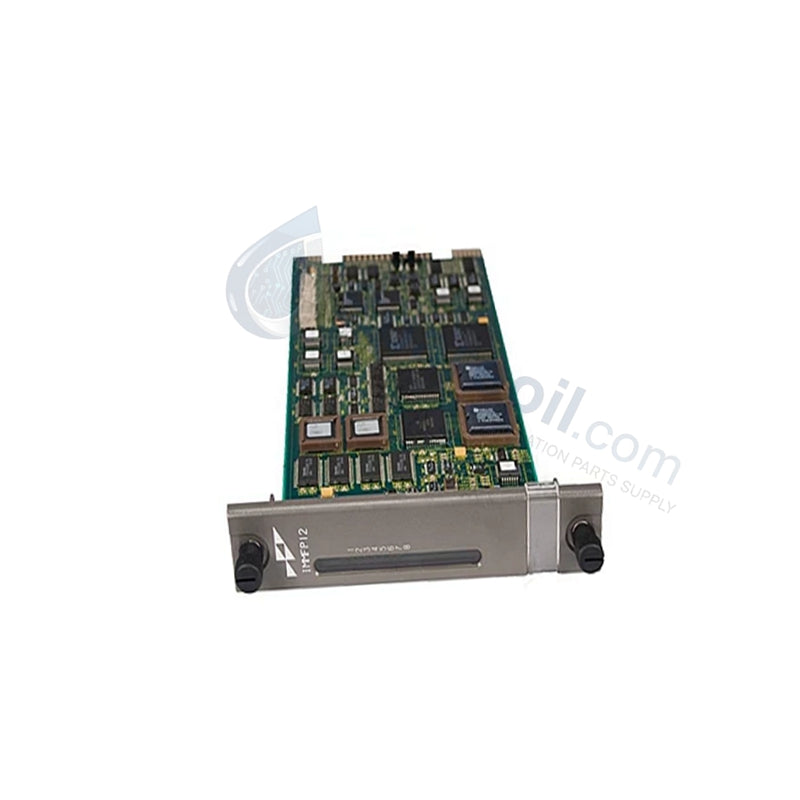

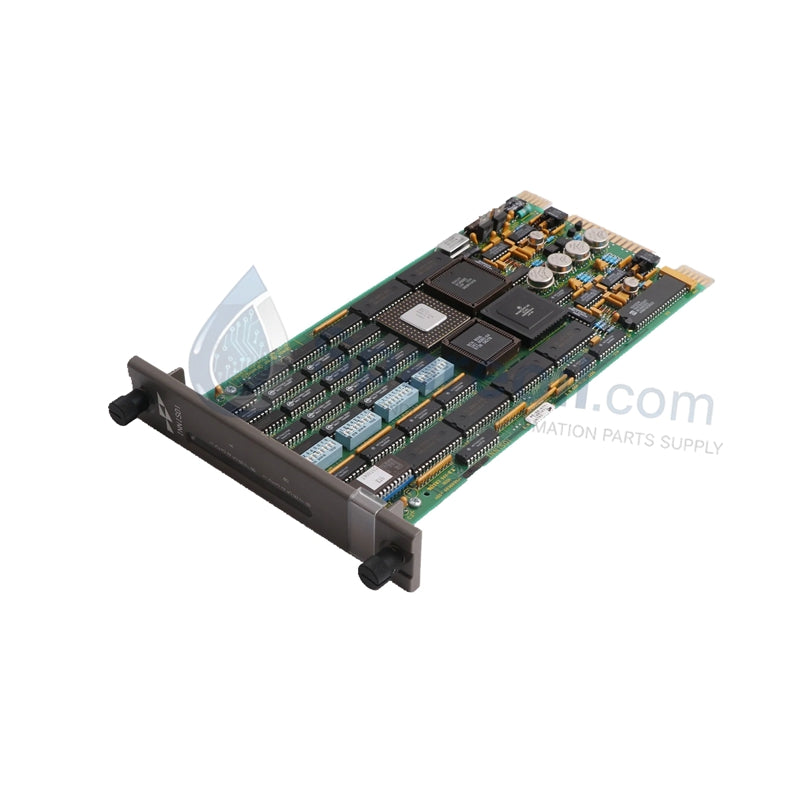

يُعد ABB IMMFP12 بمثابة المحرك الذكي الأساسي لأنظمة التحكم الموزعة Bailey INFI 90® و Symphony Harmony. يقوم هذا المعالج متعدد الوظائف (MFP) بتنفيذ منطق التحكم المعقد، ويدير تبادل البيانات عالي السرعة مع وحدات الإدخال/الإخراج، وينسق استراتيجيات الأتمتة على مستوى المصنع. بفضل هيكله المعماري 32 بت وذاكرة الوصول العشوائي غير المتطايرة (NVRAM) المخصصة، يتعامل IMMFP12 مع مهام المعالجة المستمرة والدفعية المتقدمة. يعمل هذا المعالج بمثابة الجهاز العصبي المركزي لرف DCS، مما يضمن بقاء المعلمات الحيوية في منشآت توليد الطاقة والبتروكيماويات ضمن حدود التشغيل الدقيقة.

المواصفات التقنية

يستخدم IMMFP12 ملفًا تعريفيًا قويًا للأجهزة مصممًا للتنفيذ الحتمي للخوارزميات الصناعية.

المزايا الهندسية

• تنفيذ منطق عالي الكثافة: توفر وحدة المعالجة المركزية 32 بت الحمل الحسابي المطلوب لحلقات PID المعقدة، وحسابات الفاصلة العائمة، والمنطق البولياني واسع النطاق. يسمح هذا لـ IMMFP12 بإدارة مئات نقاط الإدخال/الإخراج دون تدهور أوقات الدورة.

• حماية التجاوز الاحتياطي: تتميز الوحدة برابط تكرار تسلسلي مخصص 1 ميجابت في الثانية. من خلال إقران وحدتين IMMFP12، يقوم النظام بإنشاء تكوين "أساسي/احتياطي". إذا اكتشفت الوحدة الأساسية خطأ داخليًا، يتولى المعالج الاحتياطي التحكم بسلاسة، مما يمنع انقطاعات العملية.

• سلامة البيانات عبر NVRAM: تضمن ذاكرة الوصول العشوائي غير المتطايرة (NVRAM) بسعة 256 كيلوبايت احتفاظ وحدة التحكم بنقاط ضبط العملية الحرجة ومعلمات الضبط وبيانات وقت التشغيل أثناء دورات الطاقة. هذا يلغي الحاجة إلى إعادة التكوين اليدوي بعد حدث انقطاع التيار الكهربائي على مستوى الموقع.

• اتصال تسلسلي مرن: تدعم منافذ الاتصال المزدوجة التكامل مع وحدات تحكم منطقية قابلة للبرمجة (PLCs) خارجية أو واجهات المشغل البشري (HMIs) أو أدوات التحليل. يتيح تكوين هذه المنافذ لـ RS-485 أو RS-232 تنوعًا في استيعاب البيانات من معدات المجال الحديثة والقديمة.

• إدارة حرارية محسّنة: على الرغم من قوة المعالجة العالية، تحافظ الوحدة على شكل نحيف يشجع تدفق الهواء العمودي داخل رف INFI 90. يضمن هذا التصميم للتبريد السلبي أن تعمل وحدة المعالجة المركزية 16 ميجاهرتز بشكل موثوق حتى في بيئات درجات الحرارة المحيطة العالية.

• حالة جديدة تمامًا بنسبة 100%: نحن نوفر فقط وحدات ABB الأصلية المختومة من المصنع. هذا يضمن أن شرائح ذاكرة الوصول العشوائي (RAM) بسعة 512 كيلوبايت ومحركات ناقل البيانات الداخلية تتمتع بعمرها الافتراضي الكامل، مما يوفر الاستقرار اللازم للبنية التحتية الصناعية الحيوية للمهام.

الأسئلة الشائعة

س: هل يمكن لـ IMMFP12 أن يحل محل وحدات IMMFP01 أو IMMFP02 القديمة؟

ج: نعم. يوفر IMMFP12 ذاكرة أكبر بكثير ومعالجة أسرع من سابقيه. على الرغم من أنه يمثل ترقية قوية، يجب عليك التحقق من أن تكوين Composer أو WinTools الحالي الخاص بك يدعم مراجعات برنامج IMMFP12 الثابت لضمان انتقال سلس.

س: كيف يعمل رابط التكرار بين وحدتي IMMFP12؟

ج: تتصل الوحدات عبر كابل مخصص على اللوحة الخلفية أو المنفذ الأمامي. تقوم الوحدة الأساسية بمزامنة صورتها الذاكرية باستمرار مع النسخة الاحتياطية. إذا توقف المعالج الأساسي عن إرسال إشارة النبض، تقوم النسخة الاحتياطية بتنشيط مخارجها وتتولى حلقة التحكم في غضون أجزاء من الثانية.

س: هل يتطلب IMMFP12 اتجاه تركيب محدد؟

ج: يجب عليك تثبيت IMMFP12 عموديًا داخل رف Bailey INFI 90 أو Symphony Harmony القياسي. يستخدم هذا الاتجاه تصميم المبدد الحراري للوحدة لسحب الهواء البارد من أسفل الخزانة، مما يمنع النقاط الساخنة المحلية.

س: ما هي فائدة الناقل الخارجي 16 بت؟

ج: يسمح الناقل الخارجي 16 بت بإنتاجية بيانات أسرع بين وحدة المعالجة المركزية ووحدات الإدخال/الإخراج الموجودة على اللوحة الخلفية للرف. هذا يقلل من "تأخر مسح الإدخال/الإخراج"، مما يضمن أن المعالج يتصرف بناءً على تغييرات المجال فور حدوثها.
