وحدة إنهاء الإدخال/الإخراج الرقمي ABB NTDI01

بطاقة إدخال رقمية ABB IMDSI14 Harmony INFI 90 أصلية

بطاقة إدخال رقمية ABB IMDSI14 Harmony INFI 90 أصلية

التوفر: 10 متوفر في المخزون

نظرة عامة على المنتج يعمل ABB IMDSI14 كواجهة إدخال رقمية عالية الكثافة لأنظمة التحكم الموزعة Symphony Plus و Harmony (INFI...

رمز المنتج: IMDSI14

Manufacturer: ABB
Product No.: IMDSI14
Product Type: المعالجة التكييفية المنفصلة للإشارة
Product Origin: Switzerland
Payment:T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

وصف التقييمات

نظرة عامة على المنتج

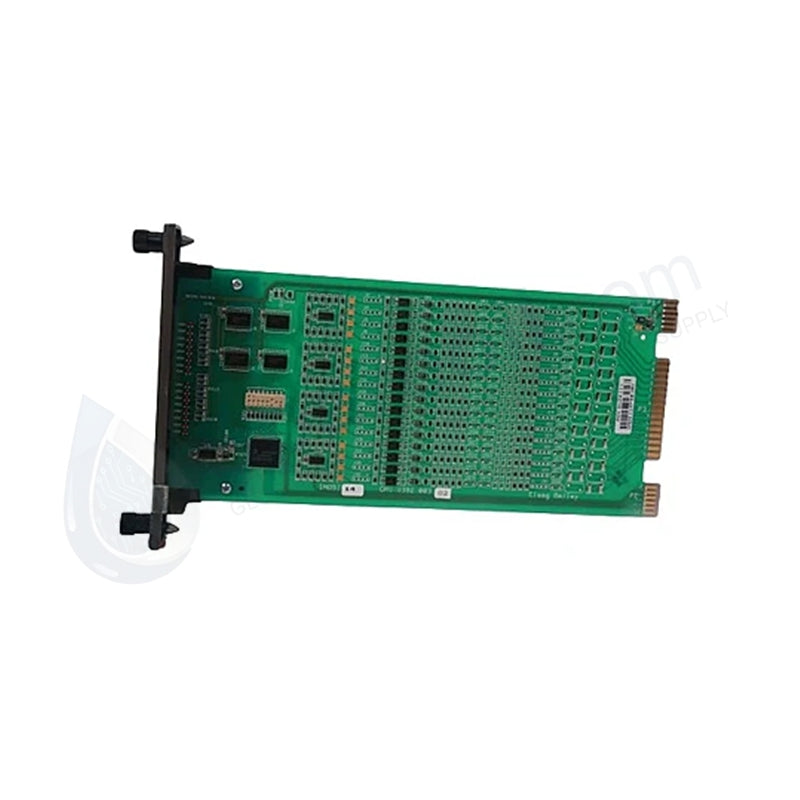

يعمل ABB IMDSI14 كواجهة إدخال رقمية عالية الكثافة لأنظمة التحكم الموزعة Symphony Plus و Harmony (INFI 90). تعالج هذه الوحدة 16 إشارة منفصلة من الأجهزة الميدانية مثل مفاتيح الحد، وجهات اتصال المرحلات، وأزرار إيقاف الطوارئ. باستخدام العزل البصري، يحول IMDSI14 إشارات 24/48VDC الخارجية إلى بيانات بمستوى منطقي مع حماية اللوحة الخلفية للنظام من الضوضاء الكهربائية الصناعية والارتفاعات المفاجئة في الجهد العالي. نحن نوفر هذه الوحدة كمنتج جديد 100% في علبته الأصلية، مما يضمن أعلى مستوى من سلامة الإشارة لأتمتة العمليات الحيوية للسلامة.

المواصفات الفنية

المعامل	تفاصيل المواصفات
رقم الموديل	IMDSI14
الشركة المصنعة	ABB (سلسلة Symphony Plus / Harmony)
قنوات الإدخال	16 قناة معزولة بصريًا
الجهد الاسمي	24 VDC / 48 VDC
مدى الجهد	من 15 VDC إلى 60 VDC
تيار الإدخال	7 مللي أمبير عند 24 VDC (نموذجي)
جهد العزل	500 VAC (إدخال إلى منطق) / 2000 V RMS (سلامة)
تصفية الإدخال	10 مللي ثانية (تأخير التشغيل/الإيقاف)
حمل الطاقة	5 VDC عند 2.72 واط (لوحة خلفية)
درجة حرارة التشغيل	من 0 درجة مئوية إلى 55 درجة مئوية (قياسي) / حتى 60 درجة مئوية (محسن)
الوزن	0.2 كجم (0.44 رطل)

مزايا هندسية

وحدة IMDSI14 تحل تحديات الواجهة الصناعية الشائعة من خلال تكييف الإشارة على مستوى الأجهزة وحماية كهربائية قوية.

عزل غلفاني فائق: توفر العوازل البصرية المدمجة حماية تصل إلى 2000 فولت RMS. يمنع هذا الحاجز حلقات التأريض والاضطرابات العابرة من جانب الحقل من إتلاف وحدات التحكم باهظة الثمن أو إفساد ناقلات البيانات عالية السرعة.
دعم مرن للجهد المزدوج: تتعامل الوحدة مع مدخلات اسمية 24 VDC و 48 VDC. تتيح هذه المرونة للمهندسين توحيد نوع واحد من الوحدات في جميع أنحاء المصنع، بغض النظر عن جهد التلامس الميداني المحلي.
قمع متقدم للضوضاء: يزيل الفلتر الرقمي المدمج بمدة 10 مللي ثانية "ارتداد التلامس" من المفاتيح الميكانيكية. وهذا يضمن أن نظام التحكم الموزع (DCS) يتلقى تغييرات حالة نظيفة وخالية من الارتداد، مما يمنع الإنذارات الكاذبة أو تنفيذ المنطق غير المنتظم في استراتيجية التحكم.
كفاءة عالية في كثافة الرف: يقلل التصميم النحيف أحادي الفتحة من مساحة الخزانة. تسمح 16 قناة لكل وحدة بأعداد كبيرة من وحدات الإدخال/الإخراج ضمن بصمة وحدة تركيب الوحدات (MMU) المدمجة، مما يقلل من العدد الإجمالي للخزائن المطلوبة.

الأسئلة الشائعة

هل يمكن لـ IMDSI14 استبدال وحدات الإدخال الرقمية القديمة INFI 90؟

نعم. يحافظ IMDSI14 على التوافق الكامل مع Harmony وأنظمة INFI 90 القديمة. يعمل بشكل صحيح ضمن وحدات MMU القياسية ويتصل بسلاسة مع منطق وحدة التحكم الحالي.
ما أهمية "الجديد في العلبة" لهذه الوحدة المحددة؟

تتطلب أنظمة التحكم الصناعية موثوقية عالية. تضمن وحدة IMDSI14 "الجديدة في العلبة" أن العوازل البصرية والمكثفات لم تتعرض للحرارة أو الإجهاد التشغيلي، مما يضمن عمر خدمة كامل يبلغ 10 سنوات أو أكثر المتوقع من أجهزة ABB DCS.
هل تدعم هذه الوحدة وظائف السلامة المبرمجة (SIF)؟

يتميز IMDSI14 بعزل عالي ومسار إشارة عالي النزاهة مطلوب للعديد من التطبيقات المتعلقة بالسلامة. عند استخدامه ضمن بنية Symphony Plus معتمدة، فإنه يدعم أدوار المراقبة الحرجة لإيقاف الطوارئ.
هل هناك أي متطلبات أسلاك محددة لتطبيقات 48VDC؟

تستوعب الوحدة نطاق 15-60 VDC تلقائيًا. تأكد من أن أسلاكك الميدانية تلبي معايير العزل المناسبة لـ 48VDC وأن مسار العودة المشترك يتوافق مع متطلبات تأريض نظامك.
