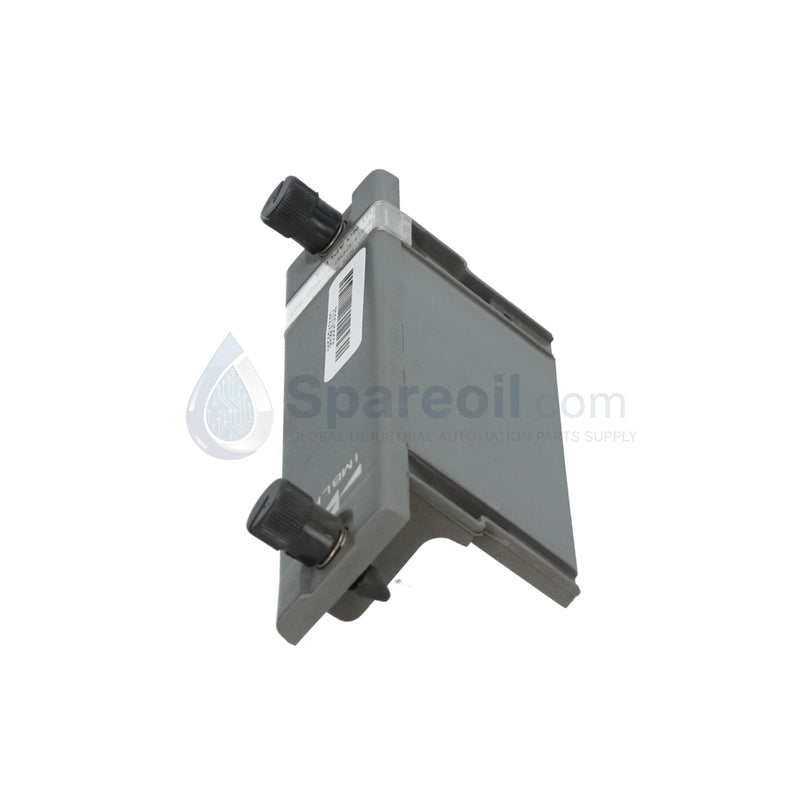

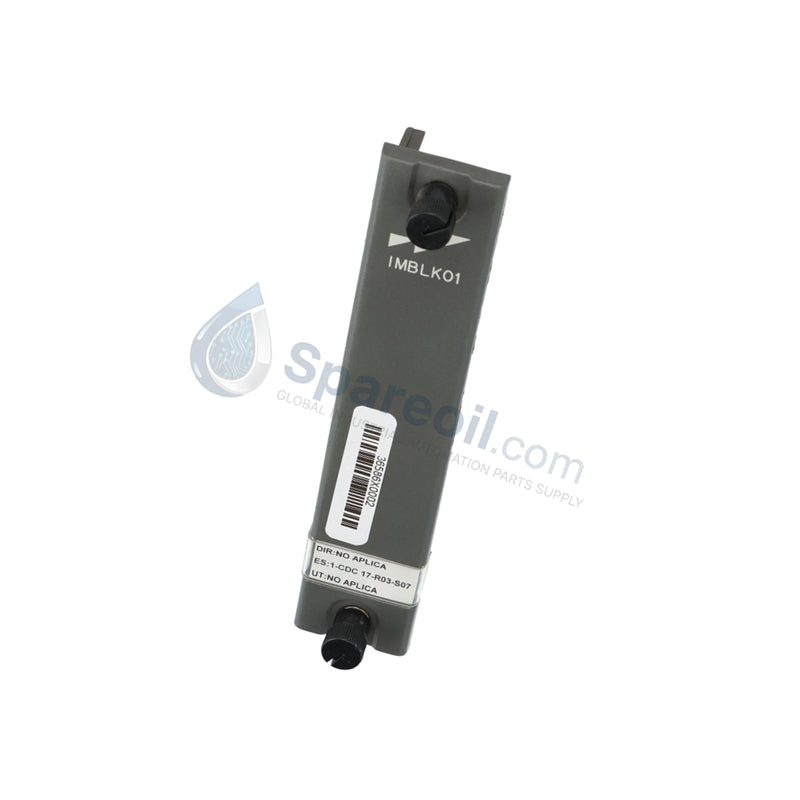

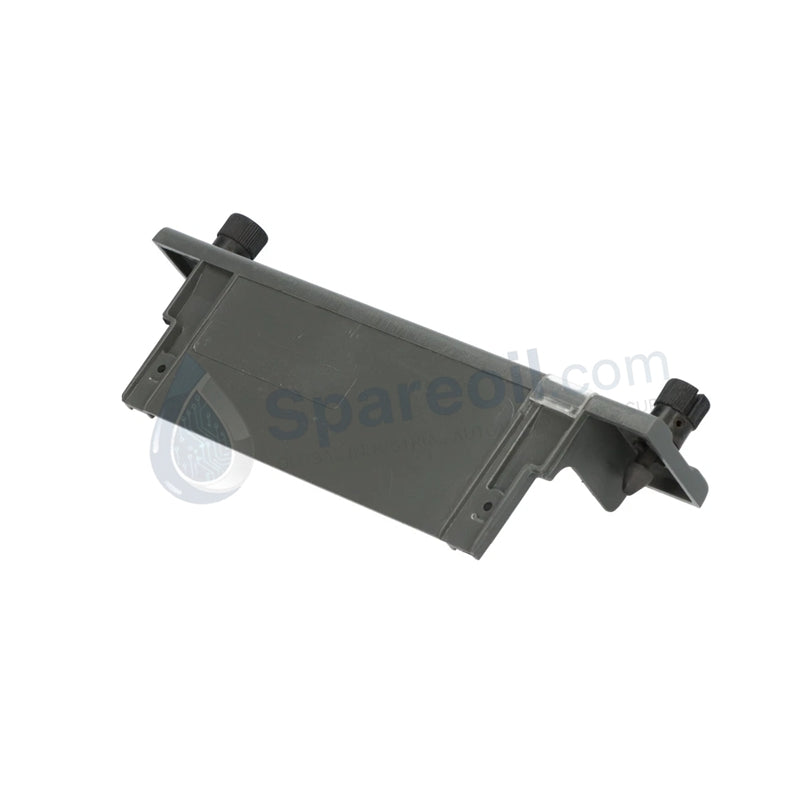

Descripción general del producto

El ABB IMBLK01 cumple dos funciones críticas dentro de los sistemas de control distribuido INFI 90® y Symphony Harmony. Principalmente, funciona como un módulo de E/S de bloque, proporcionando la interfaz física y eléctrica necesaria para terminar el cableado de campo para señales analógicas y digitales. Simultáneamente, el IMBLK01 sirve como una placa frontal ciega de alta integridad cuando las ranuras del sistema permanecen desocupadas. Al sellar las ranuras vacías, el IMBLK01 mantiene la dinámica adecuada del flujo de aire y el blindaje electromagnético dentro del rack, asegurando que los módulos de procesador y comunicación adyacentes operen en un ambiente térmicamente estable y sin ruido.

Especificaciones técnicas

Fabricado en Suiza, el IMBLK01 utiliza materiales de alta calidad para soportar las atmósferas corrosivas que a menudo se encuentran en las plantas industriales pesadas.

Ventajas de ingeniería

• Aerodinámica de rack optimizada: La instalación del IMBLK01 en ranuras vacías evita el "cortocircuito" del aire de refrigeración. Al obligar al aire a pasar a través de módulos activos en lugar de escapar a través de huecos vacíos, el IMBLK01 reduce la temperatura de funcionamiento de los procesadores críticos como el IMMFP12, extendiendo la vida útil del hardware.

• Contención superior de EMI/RFI: Las ranuras vacías del rack actúan como puntos de entrada para la interferencia electromagnética. El IMBLK01 cuenta con blindaje integrado que completa la jaula de Faraday del rack INFI 90, protegiendo los convertidores analógico-digitales sensibles del ruido de alta frecuencia generado por los equipos de conmutación cercanos.

• Interfaz de terminal de alta integridad: Cuando se utiliza para el cableado, el IMBLK01 proporciona conexiones de terminal robustas que aseguran los cables de campo. Este diseño minimiza la pérdida de señal y evita conexiones sueltas causadas por vibraciones industriales en salas de turbinas o centros de control de motores.

• Protección contra fallas galvánicas: El módulo incorpora barreras de aislamiento galvánico. Esto protege el plano posterior del DCS de las sobretensiones o bucles de tierra del lado del campo, asegurando que una falla eléctrica localizada no se propague a la lógica de control central.

• Fabricación de precisión suiza: Originario de Suiza, el IMBLK01 cumple con las tolerancias más altas para el ajuste del rack. La placa frontal se alinea perfectamente con los rieles de montaje, asegurando un sello hermético al polvo y una instalación sin esfuerzo.

• Condición 100% nueva: Suministramos solo unidades ABB IMBLK01 originales y selladas de fábrica. Esto garantiza que las barreras de aislamiento y el hardware de fijación mecánica estén en perfectas condiciones, proporcionando la integridad estructural y eléctrica requerida para la automatización 24/7.

Preguntas frecuentes

P: ¿Es el IMBLK01 solo un trozo de plástico?

R: No. El IMBLK01 es un componente electrónico funcional. Incluye circuitos internos para aislamiento galvánico e interfaz de señal, junto con blindaje metálico para protección EMI. Es mucho más robusto que un simple panel de relleno de plástico.

P: ¿Cómo maneja el IMBLK01 los diferentes tipos de señal?

R: El IMBLK01 admite la terminación de señales analógicas y digitales. Su diseño universal le permite interactuar con varios módulos de E/S de ABB (como las series IMASI o IMDSO) para proporcionar una ruta limpia y organizada desde los instrumentos de campo hasta el DCS.

P: ¿Por qué es necesario el IMBLK01 para la refrigeración?

R: Los racks DCS dependen de la convección forzada. Si las ranuras permanecen abiertas, el aire de refrigeración toma el camino de menor resistencia a través de esos huecos. El IMBLK01 bloquea estas aberturas, asegurando que el aire fluya a través de los disipadores de calor de sus módulos activos.

P: ¿Puedo instalar el IMBLK01 mientras el sistema está activo?

R: Sí. El IMBLK01 está diseñado para inserción en caliente en el rack. No interrumpe el funcionamiento de los módulos adyacentes, lo que le permite sellar ranuras u organizar el cableado durante los ciclos de proceso activos.
