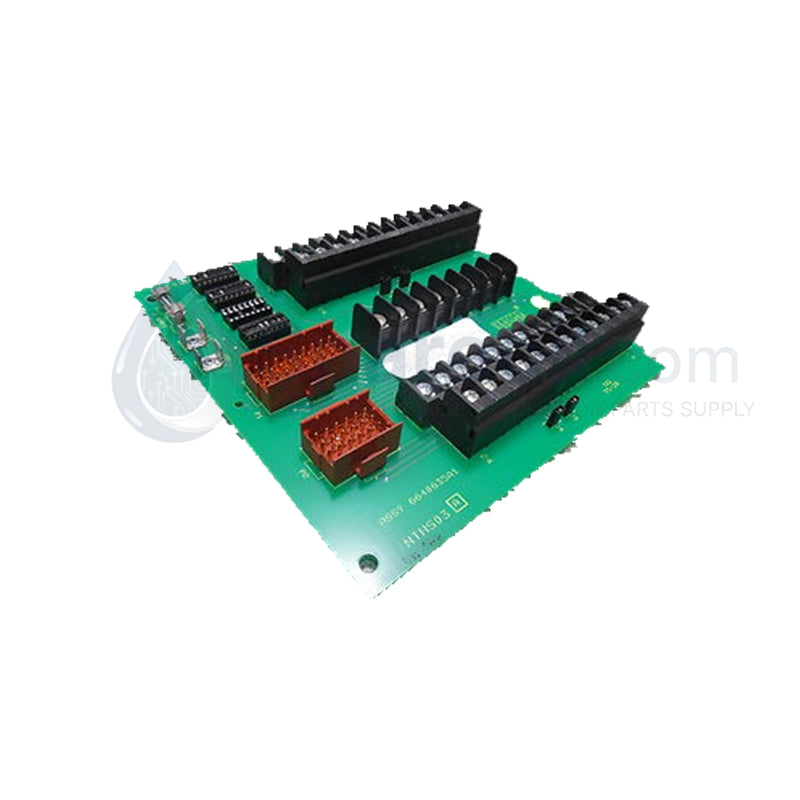

Unidad de Terminación de Servocontrol Hidráulico ABB NTHS03

La ABB NTHS03, también catalogada como Unidad de Terminación de Servocontrol Hidráulico NTHS03, funciona como un componente de hardware dedicado para la interfaz de campo y la distribución de señales entre los módulos de control INFI 90 y los actuadores hidráulicos dentro de las plataformas Symphony Harmony.

Especificaciones de Hardware

Control Industrial e Integración DCS

La unidad de terminación NTHS03 facilita el enrutamiento de E/S de alta densidad necesario para el gobierno preciso de turbinas y el posicionamiento de válvulas. Al actuar como el puente terminal físico para los módulos servo SPHSS, la unidad garantiza la integridad de la señal a través del filtrado EMI y la protección contra sobretensiones incorporados, que son necesarios para minimizar la fluctuación en los bucles de comando hidráulicos. La velocidad de comunicación del bus del backplane está optimizada para soportar los ciclos de procesamiento de alta velocidad del controlador INFI 90, lo que permite una salida determinista a los actuadores de campo. El diseño de la placa está estandarizado para mantener la escala de densidad de E/S dentro del gabinete del sistema, al tiempo que garantiza que todo el cableado del lado del campo permanezca aislado de la lógica interna del bus del backplane.

Preguntas Frecuentes

P: ¿La NTHS03 admite el intercambio en caliente de conectores de cableado en el lado del campo?

R: La NTHS03 está diseñada para una conexión de terminal fija. Si bien el módulo servo asociado puede admitir procedimientos de mantenimiento específicos, la propia unidad de terminación requiere aislamiento de energía del bucle de 24 VCC antes de la extracción o instalación del cableado de campo para evitar posibles cortocircuitos en el backplane.

P: ¿Cómo gestiona la unidad las posibles interferencias de señal de los actuadores de campo?

R: La NTHS03 incorpora circuitos dedicados de filtrado de sobretensiones y EMI en la placa. Estos componentes suprimen el ruido de alta frecuencia generado por los largos tendidos de cables a los actuadores hidráulicos, preservando la precisión de las señales de comando que se originan en los módulos SPHSS.

Pautas de Instalación en Campo

• Montaje: Fije la NTHS03 al riel DIN estándar o a la placa de montaje del chasis dentro del gabinete de E/S Symphony Harmony. Asegúrese de que la unidad esté orientada verticalmente para permitir la disipación del calor.
• Blindaje: Conecte todos los blindajes de los cables al riel de tierra común designado en el backplane del gabinete. Asegúrese de que la distancia entre la terminación del blindaje y los terminales de señal sea mínima para mantener la eficacia de la protección EMI.
• Especificaciones de torque: Utilice un destornillador calibrado para asegurar los cables a los terminales. Un apriete excesivo dañará el mecanismo de resorte del bloque de terminales; mantenga los niveles de torque según lo especificado en las pautas del fabricante del bloque de terminales.
• Verificación: Después de la instalación, realice una verificación de continuidad entre el bloque de terminales y el backplane del gabinete del controlador para confirmar el mapeo correcto de pin a pin antes de aplicar alimentación de 24 VCC.
