Descripción general del producto

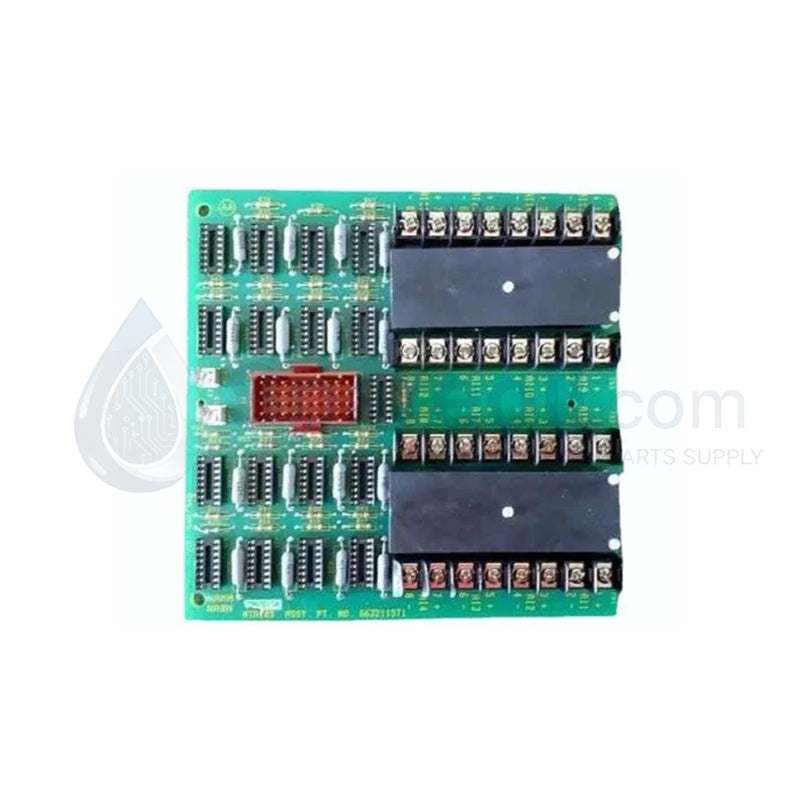

El ABB NTAI05 funciona como una Unidad de Terminación (TU) de Entrada Analógica de alta densidad para los Sistemas de Control Distribuido (DCS) Symphony Harmony e INFI 90. Esta unidad proporciona la interfaz física esencial para 16 canales analógicos independientes, uniendo la instrumentación de campo con módulos de entrada analógica de alto nivel como el IMASI23. Traduce con precisión las variables de proceso —como presión, flujo y temperatura— de señales de 4-20 mA o 0-10 VCC a datos limpios para el sistema de control. Suministramos esta unidad como 100% nueva y original, con redundancia de doble alimentación y aislamiento galvánico para asegurar el máximo tiempo de actividad en la generación de energía de misión crítica y el procesamiento industrial pesado.

Especificaciones técnicas

Ventajas de ingeniería

• Integración de energía redundante: El NTAI05 incorpora entradas de doble fuente de alimentación. Esta arquitectura evita el tiempo de inactividad del sistema al permitir que la unidad mantenga el funcionamiento completo incluso si una fuente de energía falla, un requisito crítico para las industrias de proceso continuo.

• Resistencia ambiental extrema: A diferencia de la electrónica comercial estándar, el NTAI05 opera en un rango de temperatura extremo de -40 °C a +85 °C. Esto lo hace adecuado para recintos de instrumentos remotos o armarios de control ubicados en climas geográficos hostiles sin necesidad de infraestructura HVAC adicional.

• Aislamiento de alto voltaje: Los circuitos de aislamiento integrados (hasta 2000 V RMS) protegen el sensible backplane del DCS de sobretensiones eléctricas y bucles de tierra del lado del campo. Esta barrera asegura que las fallas eléctricas localizadas no se propaguen a través del sistema, manteniendo la integridad de la red de control general.

• Acondicionamiento de señal flexible: La unidad maneja diversos tipos de señales, incluidas las de bucle de corriente (4-20 mA) y las de entrada de voltaje (0-10 V). Esta versatilidad permite a los ingenieros estandarizar un único tipo de hardware de terminación para múltiples variedades de transmisores y sensores.

Preguntas frecuentes

¿Qué módulos de entrada de ABB son compatibles con el NTAI05?

El NTAI05 normalmente interactúa con el módulo de entrada analógica IMASI23 y otros controladores de la serie Symphony Harmony/INFI 90. Utiliza cables NKAS o NKTU estándar para transmitir las señales acondicionadas desde la unidad de terminación hasta el rack del procesador.

¿Cómo maneja el NTAI05 las señales de 4-20 mA?

La unidad convierte las señales de corriente de 4-20 mA en un voltaje proporcional que el módulo de entrada puede digitalizar. Incluye resistencias precisas de baja deriva para mantener la precisión del 0,1% requerida para los lazos de control de procesos sofisticados.

¿El NTAI05 requiere calibración manual?

El NTAI05 es una unidad de terminación pasiva/semipasiva con componentes de alta precisión calibrados de fábrica de por vida. Si bien el módulo de entrada analógica asociado (como el IMASI23) puede requerir una calibración basada en software, el hardware del NTAI05 proporciona una referencia estable que rara vez necesita ajuste en campo.

¿Qué opciones de montaje están disponibles para esta unidad?

El NTAI05 admite el montaje en carril DIN de 35 mm estándar para una instalación rápida en gabinetes modernos. También mantiene la compatibilidad con el hardware de montaje en rack tradicional de ABB/Bailey para expansiones o modernizaciones de sistemas heredados.
