Descripción general del producto

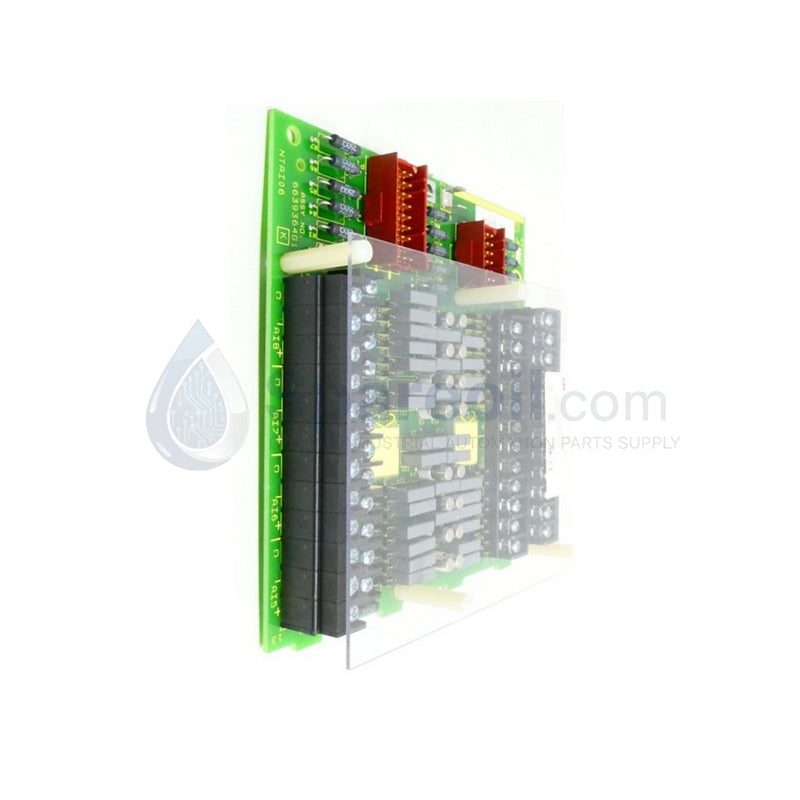

El ABB NTAI06 funciona como una Unidad de Terminación (TU) de entrada analógica universal de alta densidad, diseñada específicamente para los sistemas de control distribuido (DCS) Symphony Harmony e INFI 90. Esta unidad cierra la brecha entre los sensores de campo y los módulos de entrada analógica a nivel de sistema, como el IMASI23. Admite hasta 16 canales universales, lo que permite la integración simultánea de lazos de corriente, termopares y RTD en una única huella. Ofrecemos esta unidad como equipo 100% nuevo y original, proporcionando la integridad estructural y eléctrica necesaria para la generación de energía y el control de procesos industriales pesados.

Especificaciones técnicas

Ventajas de ingeniería

El NTAI06 optimiza el cableado de campo complejo y mejora la confiabilidad del sistema a través de un diseño de hardware optimizado para entornos industriales hostiles.

• Versatilidad de señal universal: El NTAI06 elimina la necesidad de múltiples tarjetas especializadas. Al admitir lazos de corriente de 4-20mA junto con señales de milivoltios y termopares en la misma unidad, reduce el inventario de piezas de repuesto y simplifica el diseño del gabinete.

• Integridad de señal superior: Los componentes de alto rendimiento proporcionan una relación de rechazo de modo común de 120 dB. Esto asegura que el NTAI06 filtre el ruido y las interferencias electromagnéticas comunes en entornos industriales pesados, entregando datos limpios al procesador.

• Resistencia ambiental extrema: A diferencia de las interfaces comerciales estándar, el NTAI06 funciona en un amplio rango de temperaturas de -40 °C a +70 °C. Esto lo hace adecuado para recintos de instrumentos remotos sin aire acondicionado o entornos de centrales eléctricas de alta temperatura.

• Protección galvánica: El aislamiento de entrada de 2000 V RMS protege sus costosos módulos de control DCS de sobretensiones eléctricas y bucles de tierra del lado del campo, evitando fallas catastróficas del sistema y minimizando el tiempo de inactividad.

Preguntas frecuentes

• ¿Qué módulos ABB son compatibles con el NTAI06?

  El NTAI06 se interconecta principalmente con el módulo de entrada analógica IMASI23. Utiliza cables de cinta ABB estándar para conectar las señales de campo directamente al módulo de entrada en el rack Harmony.

• ¿Puede el NTAI06 manejar tipos de señales mixtas simultáneamente?

  Sí. La naturaleza universal de los 16 canales le permite mezclar señales de 4-20 mA, entradas de termopares y RTD en una sola tarjeta, siempre que configure el módulo de entrada correspondiente correctamente en el entorno de software.

• ¿El NTAI06 requiere energía externa para los lazos de 4-20 mA?

  El NTAI06 gestiona la terminación de la señal, pero los requisitos de energía del lazo dependen de si utiliza la energía interna del DCS o una fuente externa. La tarjeta proporciona los puntos terminales necesarios para facilitar ambas configuraciones.

• ¿Es esta una unidad completamente nueva?

  Garantizamos que cada unidad ABB NTAI06 que suministramos es 100% nueva y original. No vendemos hardware reacondicionado o "usado" para aplicaciones de DCS de seguridad crítica.
