Descripción general del producto

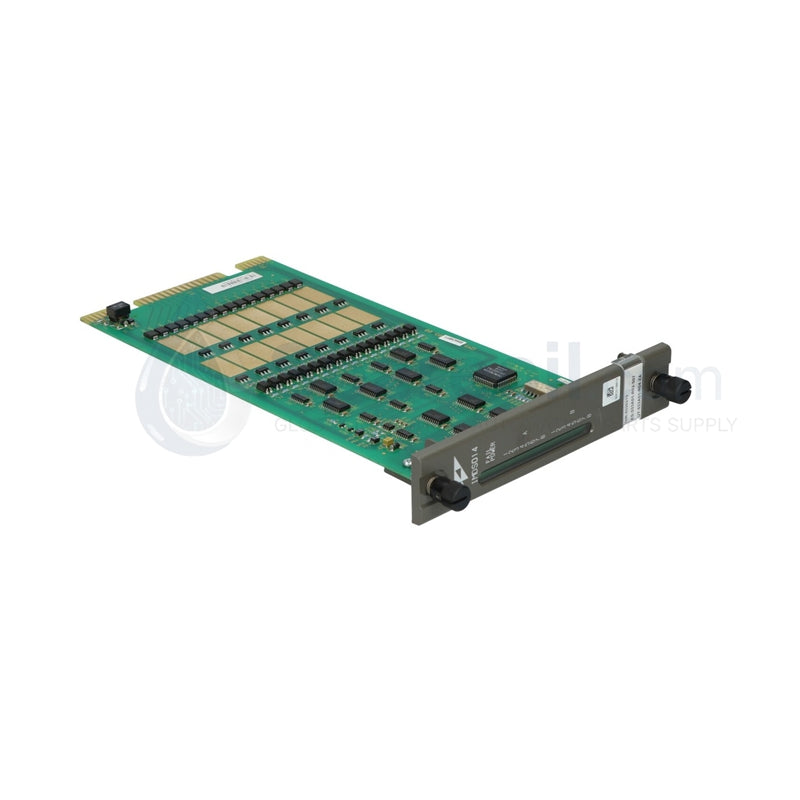

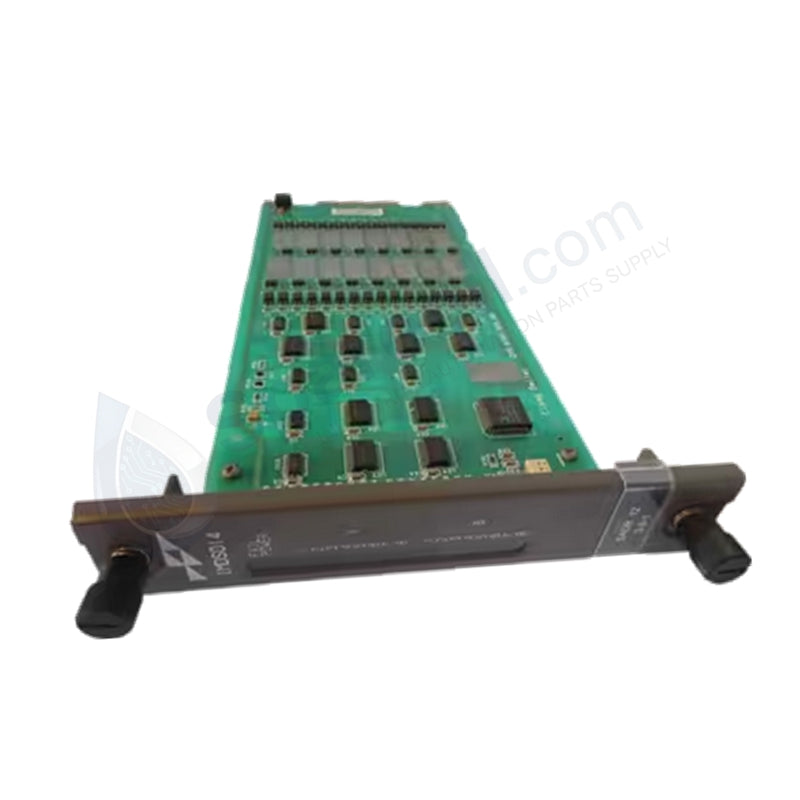

El ABB Bailey IMDSO14 proporciona ejecución discreta de alta densidad para los Sistemas de Control Distribuido (DCS) Symphony Harmony e INFI 90. Como módulo de Salida Esclava Digital (DSO) de 16 canales, sirve como enlace esencial entre la lógica de comando y los dispositivos de campo físicos. El módulo recibe instrucciones digitales de un Módulo Maestro a través del Bus Esclavo e impulsa cargas de campo como solenoides, relés e indicadores. Suministramos esta unidad 100% nueva y original, lo que garantiza un control discreto de alta integridad en su proceso industrial.

Especificaciones técnicas

Ventajas de ingeniería

• Versatilidad de doble voltaje: El IMDSO14 elimina la necesidad de módulos separados para sistemas de 24 V y 48 V CC. Maneja cualquiera de los voltajes de carga, lo que permite a los ingenieros estandarizar su inventario de repuestos mientras gestionan diversos hardware de campo desde un solo bastidor.

• Supresión de corriente de fuga: El diseño de circuito avanzado mantiene la corriente de fuga en estado inactivo por debajo de 10 μA. Esto evita el "ghosting", una falla común donde la fuga de baja corriente activa accidentalmente relés electrónicos sensibles o indicadores de alta impedancia, asegurando que los dispositivos de campo solo se activen cuando se les ordene.

• Optimización de gabinete de alta densidad: Al empaquetar 16 canales de salida en una sola ranura de MMU, el IMDSO14 maximiza la densidad del gabinete. Esto reduce el número total de bastidores requeridos y disminuye la huella general del sistema en salas de control abarrotadas.

• Integración perfecta del bus esclavo: El módulo se integra directamente con los Módulos Maestros existentes (como la serie IMMFP) a través del Bus Esclavo estándar. Esto permite un procesamiento de lógica centralizado con ejecución descentralizada, lo que garantiza tiempos de respuesta de alta velocidad para bucles de control discretos.

Preguntas frecuentes

¿Cómo se comunica el IMDSO14 con el controlador de proceso?

El IMDSO14 funciona como un módulo "esclavo". No realiza la lógica por sí mismo, sino que sigue las instrucciones enviadas por un módulo "maestro" a través del backplane del Bus Esclavo. Esta arquitectura centraliza la lógica de control al tiempo que distribuye la carga física de E/S.

¿Puedo mezclar cargas de 24 V y 48 V en el mismo módulo IMDSO14?

El hardware del módulo admite ambos voltajes, pero debe asegurarse de que la fuente de alimentación de campo externa y los grupos de cableado coincidan con la carga prevista para cada grupo de canales. Consulte la documentación de la unidad de terminación (TU) de su sistema para verificar las capacidades específicas de agrupación de energía.

¿El módulo requiere fusibles externos?

Si bien el IMDSO14 presenta un diseño industrial robusto, recomendamos instalar fusibles externos en el lado de la alimentación de campo (generalmente en la unidad de terminación) para proteger el circuito del módulo y el cableado de campo de eventos extremos de cortocircuito.

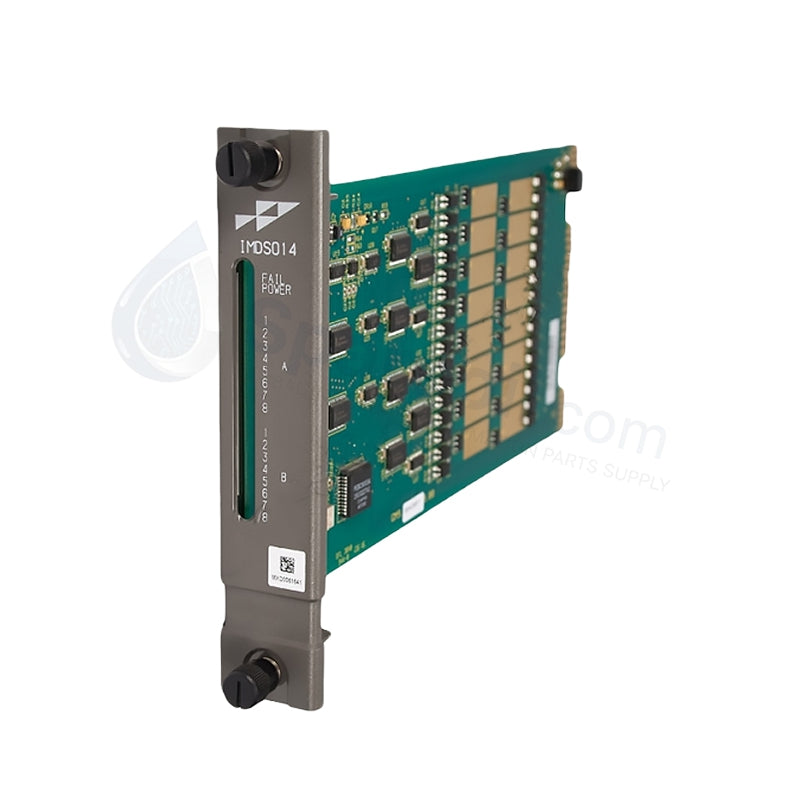

¿Qué hace que se encienda el LED de "Salida"?

Cada uno de los 16 canales tiene un indicador correspondiente. El LED se ilumina cuando el comando lógico está activo y el módulo está suministrando corriente con éxito al terminal de campo, lo que proporciona una verificación visual inmediata para la resolución de problemas.
