Descripción general del producto

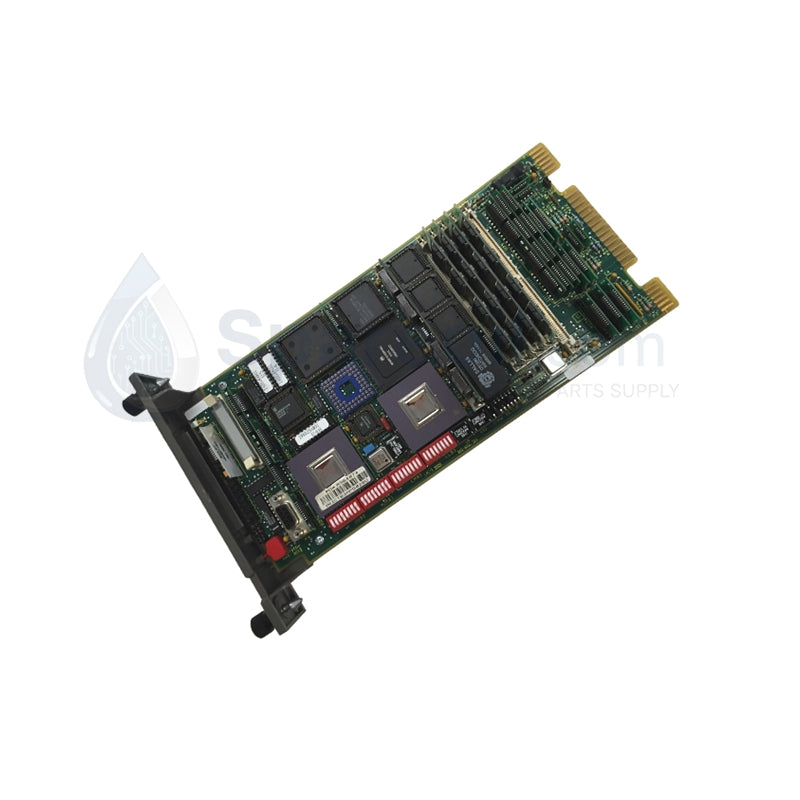

El ABB INICT03A funciona como la pasarela de comunicación de alta velocidad entre la red de control propietaria INFI-Net y los ordenadores host de supervisión o las Interfaces Hombre-Máquina (HMI). Diseñado para los Sistemas de Control Distribuido (DCS) Symphony Harmony e INFI 90, este módulo maneja un flujo masivo de datos con 2 Mbytes de RAM y una amplia capacidad de etiquetas de 30.000 puntos. Admite tanto enlaces serie estándar RS-232-C como interfaces SCSI de alta velocidad, lo que permite la supervisión de procesos y la ejecución de comandos en tiempo real con una fiabilidad extrema. Ofrecemos esta unidad como 100% nueva y original, garantizando una disponibilidad de datos perfecta para los sistemas de gestión de planta de nivel superior.

Especificaciones técnicas

Ventajas de ingeniería

• Soporte de base de datos masiva: El INICT03A gestiona hasta 30.000 definiciones de etiquetas dentro de su búfer de RAM de 2 MB. Esta alta capacidad permite a los operadores supervisar secciones enteras de la planta a través de una única pasarela, reduciendo la necesidad de múltiples módulos de interfaz y simplificando la arquitectura del DCS.

• Canal de datos de alto ancho de banda: La interfaz SCSI integrada admite velocidades de transferencia de hasta 4 Mbytes por segundo. Esta velocidad garantiza que los datos de tendencias de alta resolución y las alarmas críticas del sistema lleguen a la HMI al instante, evitando cuellos de botella de datos durante las alteraciones del proceso o el tráfico intenso de la red.

• Versatilidad de interfaz dual: Al ofrecer puertos SCSI y RS-232-C, el módulo mantiene la compatibilidad con una amplia gama de hardware de host. Utilice el puerto SCSI para conexiones de servidor de alta velocidad y el puerto serie para diagnósticos localizados o acceso a terminales heredados sin necesidad de convertidores adicionales.

• Diseño térmico mejorado: Diseñado para funcionar en entornos de -20 °C a +60 °C, el INICT03A soporta las temperaturas fluctuantes típicas de las salas de control industrial. Esta resistencia térmica evita los tiempos de espera de comunicación inducidos por el hardware y prolonga la vida útil de los componentes internos.

Preguntas frecuentes

¿Cuál es la diferencia entre el INICT03 y el INICT03A?

El INICT03A ofrece una memoria y capacidades de procesamiento significativamente ampliadas en comparación con las revisiones anteriores. Específicamente, los 2 MB de RAM y la capacidad de manejar 30.000 etiquetas lo convierten en la opción preferida para las actualizaciones de plantas modernas donde se requiere una alta densidad de datos.

¿Puedo reemplazar un módulo de interfaz de ordenador antiguo por un INICT03A?

Sí. El INICT03A sirve como reemplazo directo para varios módulos de interfaz de ordenador INFI 90 heredados. Sin embargo, asegúrese de que los controladores de su ordenador host y el software HMI específico (como Composer o Conductor) admitan la capacidad de etiquetas ampliada y los protocolos de comunicación SCSI.

¿Este módulo requiere una unidad de terminación separada para las conexiones SCSI?

Sí. El INICT03A suele funcionar junto con una unidad de terminación (como el NTMP01) para proporcionar los puertos físicos SCSI y RS-232-C. El módulo se desliza en el bastidor y se conecta a la unidad de terminación a través de los conectores de la placa base.

¿Cómo beneficia la capacidad de 30.000 etiquetas a las operaciones de la planta?

Una mayor capacidad de etiquetas permite al DCS exportar variables internas más detalladas, como parámetros de ajuste PID, estados de diagnóstico y datos de sensores secundarios, al sistema de supervisión. Esta visibilidad permite un mejor análisis de datos y una toma de decisiones más informada para los ingenieros de planta.
