Descripción general del producto

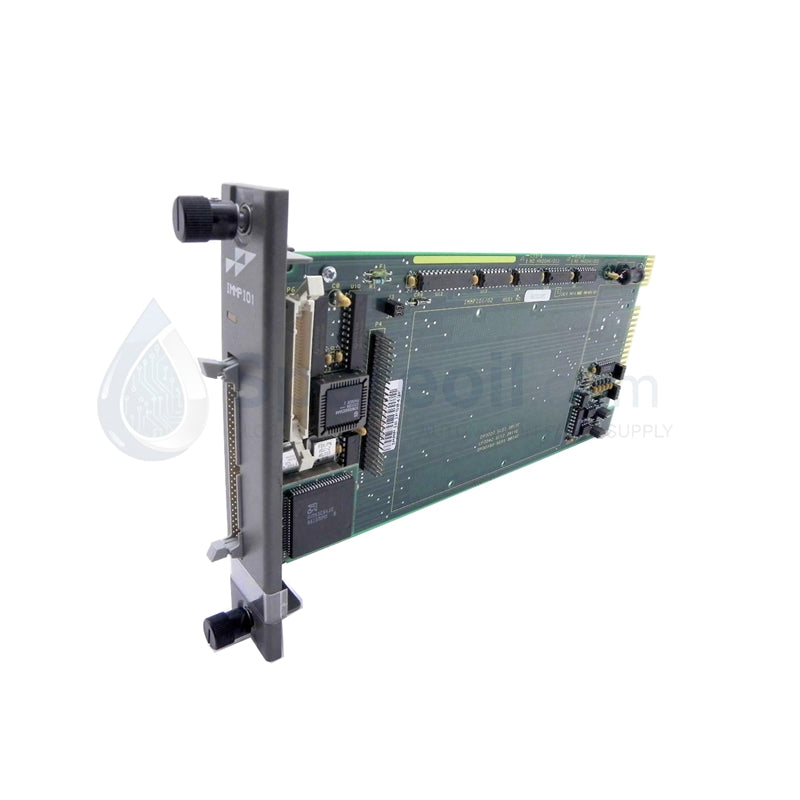

El ABB IMMPI01 sirve como la puerta de enlace de comunicación de alto rendimiento para los sistemas de control distribuido (DCS) Symphony Harmony e INFI 90. Este módulo de interfaz de procesador multifunción gestiona el intercambio crítico de datos entre una computadora host y los módulos de comunicación de la red de control, como el INICT03. Al integrar SCSI de alta velocidad y conectividad RS-232-C versátil, el IMMPI01 permite que los activos informáticos externos ejecuten comandos y recuperen datos de proceso con una latencia mínima. Suministramos este módulo como 100% Nuevo y Original, asegurando que sus operaciones industriales mantengan la comunicación determinista requerida para entornos de misión crítica 24/7.

Especificaciones técnicas

Ventajas de ingeniería

• Puente de comunicación de doble protocolo: El IMMPI01 conecta transferencias de datos SCSI de alta velocidad con enlaces serie RS-232-C estándar. Esto permite que el módulo admita tanto interfaces de computadora modernas de alto ancho de banda como periféricos serie heredados simultáneamente, proporcionando una ruta de integración flexible para diversos hardware IT/OT.

• Menor sobrecarga de CPU: La circuitería basada en microprocesador a bordo se encarga de la traducción de protocolos y el almacenamiento en búfer de datos. Al gestionar estas tareas de comunicación localmente, el IMMPI01 evita que la computadora host o el módulo INICT03 experimenten cuellos de botella de procesamiento durante los períodos de alto tráfico.

• Flexibilidad serial configurable: Los dos puertos RS-232-C ofrecen una configuración completa como Equipo Terminal de Datos (DTE) o Equipo de Terminación de Circuito de Datos (DCE). Esta adaptabilidad elimina la necesidad de cables cruzados especializados o adaptadores null-modem al conectar a diferentes tipos de interfaces de operador o herramientas de diagnóstico.

• Huella térmica eficiente: A pesar de sus capacidades de procesamiento de alta velocidad, el módulo consume solo 2.08 vatios típicos. Este bajo consumo de energía minimiza la disipación de calor dentro de la Unidad de Montaje de Módulos (MMU), extendiendo la vida útil de los módulos adyacentes y reduciendo la carga de enfriamiento general en el gabinete de control.

Preguntas frecuentes

¿Cuál es la relación específica entre el módulo IMMPI01 y el INICT03?

El IMMPI01 actúa como la interfaz física y lógica para el INICT03. Mientras que el INICT03 gestiona el protocolo de red real, el IMMPI01 proporciona los puertos físicos (SCSI/Serial) necesarios para conectar esa red a una computadora host externa o estación de trabajo.

¿Puedo usar ambos puertos RS-232-C y el puerto SCSI al mismo tiempo?

Sí. El IMMPI01 admite la comunicación concurrente a través de sus interfaces. Esto le permite mantener un enlace de datos de alta velocidad a un servidor a través de SCSI mientras usa simultáneamente un puerto serie para diagnósticos locales o para conectarse a una terminal de operador más antigua.

¿Cómo configuro el DTE/DCE en los puertos serie?

Usted determina la personalidad del puerto a través de puentes de hardware ubicados en la placa de circuito del IMMPI01. La configuración correcta de estos puentes asegura que los niveles de voltaje y el pinout coincidan con su equipo conectado, evitando la pérdida de señal o daños al hardware.

¿Este módulo requiere una unidad de terminación específica?

Sí. El IMMPI01 se conecta típicamente a la Unidad de Terminación NTMP01 a través del conector de la placa posterior P3. El NTMP01 proporciona los conectores D-shell físicos reales para los cables serie y SCSI utilizados en su cableado de campo.
